以某小学所示的某学生宿舍一层平面图(图6.12,见附页)为例,说明平面图的内容和读图方法。
1.图名、比例、朝向、标高
先从图名了解该平面图是哪一层平面,图的比例是多少,房屋的朝向怎样。
从图6.12可知,本图是底层平面图,即一层平面,说明这个平面图是在底层窗台之上、底层向二层的楼梯平台之下水平剖切后,按俯视方向投影所得的水平剖视图。该平面图的比例是1∶100,平面形状为长方形。指北针表明了房屋的朝向。宿舍与门厅的标高为±0.000,阳台的标高为-0.050,表示比宿舍低50 mm。室外的标高有-0.75 m与-1.20 m两种,表示建筑左边的室外地坪为-1.20 m,左边的室外地坪为-0.750 m。
2.墙或柱的位置、房间的分布、门窗图例
从墙(或柱)位置、房间名称,了解各房间的用途、数量及相互的组合情况。
本例学生宿舍的平面组合为:由正前方的室外台阶进入建筑后就是入口门厅,门厅的正前方就是管理室与上二楼的楼梯,紧挨门厅左边的是洗衣房与客梯,从门厅左右两边的走廊就可以进入6人间的宿舍,也就是说宿舍在走廊的两侧布置,这种布置方式称为内廊双侧式。每间宿舍外的阳台上有盥洗间、厕所和浴室。走廊的左右侧尽头也有进入建筑的次要入口与上楼的楼梯。
在比例大于1∶50的平面图中,宜画出墙断面的材料图例;比例为1∶200~1∶100时,可画简化的材料图例(如砖墙涂红、钢筋混凝土涂黑);比例小于1∶200的平面图,可不画材料图例。门、窗按“国家标准”规定的图例绘制,在图例旁注写出门窗代号,M表示门,C表示窗,不同型号的门、窗以不同的编号区分,如M1、M2,C1、C2等。此外,应以列表方式表达门窗的立面形式、颜色、开启方式、制作材料等。如表6.7列出了某中学宿舍的门窗。
3.根据定位轴线了解开间和进深
根据定位轴线的编号及其间距,了解各承重构件的位置和房间的大小。
从一层平面图中看到:从左至右方向有①~⑨共9根定位轴线,并且在轴线②~⑧之后,还分别有一根附加轴线;从下向上方向有○A~○D共四根定位轴线,在轴线○A与轴线○C之后分别有一根与两根附加轴线。同一房间的横向轴线间距称为开间,纵向轴线间距称为进深。可以看出,每一间寝室的开间和进深分别是3 900 mm和5 500 mm。
4.其他构配件和固定设施的图例
除墙、柱、门、窗外,建筑平面图中还画出其他构配件和固定设施的图例。如在学生宿舍底层平面图中,每个寝室都有两个衣柜,放置两张上下床与两张上床下桌,阳台有盥洗室,卫生间分隔成厕所和浴室。

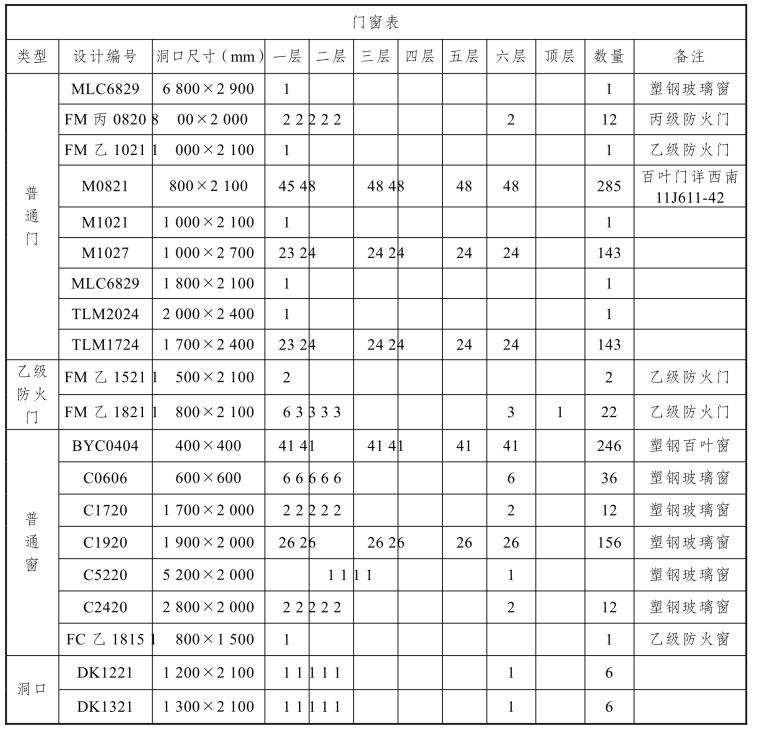

表6.7 某中学门窗表
注:1.门窗设计制作,安装均应由有资质的专业厂家承担。
2.铝合金百叶窗及轻钢玻璃幕墙未做统计,尺寸详见平面标注;商场门窗,根据现场尺寸,专业公司优化设计制作安装。
3.本工程以下部位须用安全玻璃:
a.面积大于1.5 m2的玻璃或玻璃底边离最终装修面小于500 m的落地窗;
b.单元出入口、门厅等;
c.七层及七层以上的平开窗。
4.门窗的材料选型详见节能设计。
5.所有门窗数量及尺寸需现场核实后方可下料制作。
另外,在一层平面图中,还画出室外的一些构配件和固定设施的图例或轮廓形状,如室外房屋的散水、雨水管,门洞外的台阶等。
其他各层平面图如下:
二层平面图如图6.13(见附页)所示。
三层~五层平面图如图6.14(见附页)所示。
屋顶平面图如图6.15(见附页)、图6.16(见附页)、图6.17(见附页)所示。
5.有关尺寸标注
平面图中的尺寸一般有三层,最内层为门、窗的大小和位置尺寸(门、窗的定形和定位尺寸);中间层为定位轴线的间距尺寸(房间的开间和进深尺寸);最外层为外墙总尺寸(房屋的总长和总宽)。内墙上的门窗尺寸可以标注在图形内。此外,还须标注某些局部尺寸,如墙厚、台阶、散水等,以及室内、外等处的标高。
6.有关符号
在底层平面图中,除了应画指北针外,还应在剖视图的剖切位置绘制剖切号,以及在需要另画详图的局部或构件处,画出索引符号。比如图中剖切符号表示建筑剖面图的剖切位置,入口处的无障碍坡道参见国标12J926。
