绘制和阅读房屋的建筑施工图，不仅要符合正投影原理，还应遵守有关标准。建筑专业制图的现行标准是《房屋建筑制图统一标准》（GB/T 50001—2017）、《总图制图标准》（GB/T 50103—2010）和《建筑制图标准》（GB/T 50104—2010）等。

1.线　型

建筑施工图的图线的宽度b，应从下列线宽系列中选取：

0.18 mm、0.25 mm、0.35 mm、0.5 mm、0.7 mm、1.0 mm、1.4 mm、2.0 mm。

每个图样，应根据复杂程度与比例大小，先确定基本线宽b，再选用表6.1中适当的线宽组。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b∶0.35b。

建筑施工图采用的各种线型，应符合《建筑制图标准》（GB/T 50104—2010）中关于图线的规定，表6.2摘录了常用的线型规定。

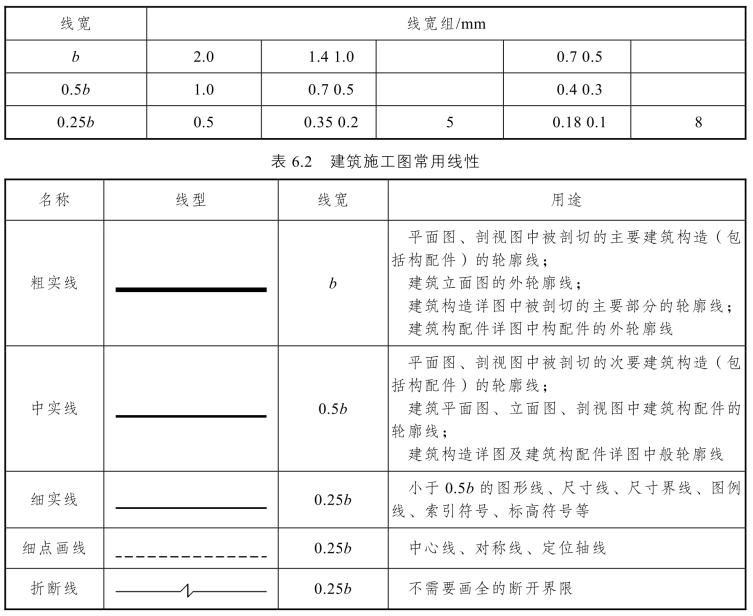

表6.1　建筑施工图线宽组

pagenumber_ebook=90,pagenumber_book=82

2.比　例

建筑施工图选用的比例，宜符合表6.3的规定。

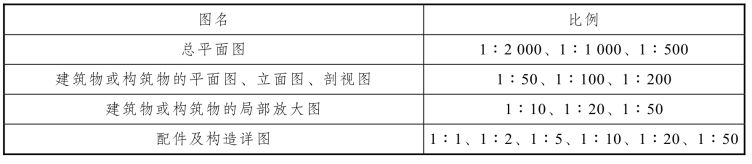

表6.3　建筑施工图选用比例

pagenumber_ebook=91,pagenumber_book=83

3.标　高

标高是标注建筑物高度的另一种尺寸形式。标高符号的画法和标高数字的注写应符合《房屋建筑制图统一标准》（GB/T 50001—2017）的规定。

标高有绝对标高和相对标高两种。

（1）绝对标高：我国把青岛附近黄海的平均海平面定为绝对标高的零点，其他各地标高都以它作为基准。

（2）相对标高：建筑物的施工图上要注明许多标高，如果都用绝对标高，数字就很烦琐，且不易直接得出各部分的高差。因此一般都采用相对标高，即把底层室内主要的地坪标高定为相对标高的零点，且在建筑工程的总说明中说明相对标高与绝对标高的关系，这样就可以根据当地的水准点（绝对标高）测定拟建工程的底层地面标高。

总平面图上的标高符号，宜涂黑表示，其形式和画法如图6.2（a）所示。

pagenumber_ebook=91,pagenumber_book=83

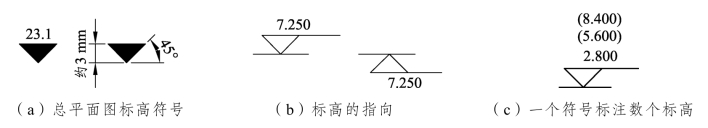

图6.2　标高符号的其他规定

个体建筑物图样上的标高符号，应按图6.3（a）所示的形式以细实线绘制，如标注位置不够，可按图6.3（b）、（c）所示形式绘制。

pagenumber_ebook=91,pagenumber_book=83

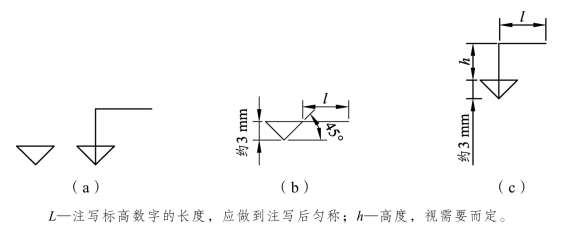

图6.3　建筑标高符号

标高符号的尖端应指至标注的高度。尖端可向下，也可向上，如图6.2（b）所示。

在图样的同一位置需表示几个不同标高时，标高数字可按图6.2（c）所示的形式注写。

标高数字应以“m”为单位，注写到小数点以后第三位。在总平面图中，可注写到小数点以后第二位。零点标高应注写成±0.000，正数标高不注“＋”，负数标高应注“－”，例如3.300、－0.660。

4.定位轴线及编号

在建筑施工图中用定位轴线来确定墙、柱、梁等承重构件的位置。它使得房屋的平面划分及构件统一趋于简单，是结构计算、施工放线、测量定位的依据。

定位轴线用细点画线表示，并加以编号，定位轴线的编号应注写在轴线端部的圆内。圆应用细实线绘制，直径8 mm，详图上可增为10 mm。

平面图上定位轴线的编号，宣注在图样的下方与左侧。横向编号用阿拉伯数字1、2、3……从左至右顺序编写，竖向编号用大写拉丁字母A、B、C……从下至上顺序编写（字母I、O、Z不能用作轴线编号，以免与数字1、0、2相混淆），如图6.4所示。

pagenumber_ebook=92,pagenumber_book=84

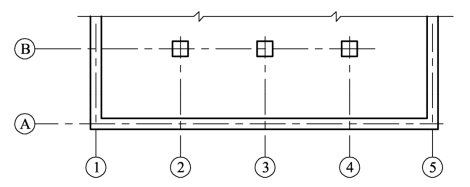

图6.4　定位轴线编号顺序

对某些非承重构件和次要的局部的承重构件等，其定位轴线一般作为附加轴线。附加轴线的编号用分数形式表示，两根轴线之间的附加轴线，以分母表示前一轴线的编号，分子表示附加线的编号，附加轴线的编号，宜用阿拉伯数字顺序编写。1号轴线或A号轴线前附加的轴线，应以分母01、0A分别表示，位于1号轴线或A号轴线之前的轴线，用分子来表示，如图6.5所示。

pagenumber_ebook=92,pagenumber_book=84

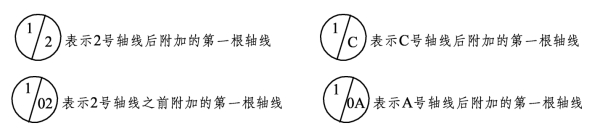

图6.5　附加轴线编号

5.索引符号与详图符号

（1）索引符号［如图6.6（a）］。

① 索引出的详图，如与被索引的图样同在一张图纸内，应在索引符号的上半圆中用数字注明该详图的编号，在下半圆中间画一段水平细实线，如图6.6（b）所示。

② 索引出的详图，如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用数字注明该详图所在图纸的图纸号，如图6.6（c）所示。

③ 索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号，如图6.6（d）所示。

pagenumber_ebook=93,pagenumber_book=85

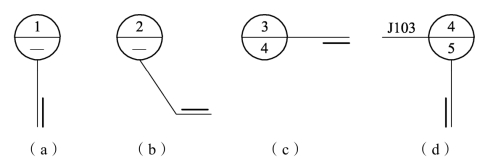

图6.6　索引符号

④ 索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向，如图6.7所示。

pagenumber_ebook=93,pagenumber_book=85

图6.7　用于索引剖视详图的索引符号

（2）详图符号。

详图符号表示详图的位置和编号，详图符号用粗实线圆表示，直径14 mm。详图符号按下列规定编号：

① 详图与被索引的图样同在一张图纸内时，应在详图符号内用数字注明详图的编号，如图6.8（a）所示。

② 详图与被索引的图样，如不在同一张图纸内，可用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引图纸的图纸号，如图6.8（b）所示。

pagenumber_ebook=93,pagenumber_book=85

图6.8　详图符号

6.房屋的定位

建筑总平面图中坐标的主要作用是标定平面图内各建筑物之间的相对位置及与平面图外其他建筑物或参照物的相对位置关系。一般建筑总平面图中使用的坐标网有测量坐标网和建筑坐标网，它们都属于平面坐标系，并以方格网络细实线的形式表示。

在地形图上，测量坐标网采用与地形图相同的比例的50 m×50 m或者100 m×100 m的方格网，画成交叉十字线形成坐标网络，坐标代号用“X、Y”表示，X为南北方向轴线，X的增量在X轴线上；Y为东西方向轴线，Y的增量在Y轴线上。

当建筑物、构筑物的两个方向与测量坐标网不平行时，可增画一个与房屋两个主向平行的坐标网，叫建筑坐标网。建筑坐标网画成网络通线，在图中适当位置选一坐标原点，并以“A、B”表示，A轴相当于测量坐标中的X轴，B为轴相当于测量坐标中的Y轴，坐标值为负数时，应注“－”；坐标值为正数时，“＋”号可省略。如图6.9所示。

pagenumber_ebook=94,pagenumber_book=86

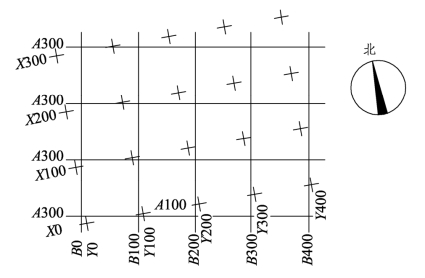

图6.9　坐标网格

建筑总平面图中的坐标网络应以细实线表示。其中，测量坐标网应画成交叉十字线，坐标代号宜用“X，Y”表示。

一般确定建筑物、构筑物位置的坐标宜注其三个角的坐标，如建筑物、构筑物与坐标轴线平行，可注其对角坐标。

总平面图上有测量和建筑两种坐标系统时，应在附注中注明两种坐标系统的换算公式。如无建筑坐标系统时，应标出主要建筑物的轴线与测量坐标轴线的交角在建筑物不大且数量较少的总平面图中，一般不画坐标网，只要注出新建房屋与邻近现有建筑物间在两个方向的尺寸距离，便可确定其位置。

7.建（构）筑物名称和编号

建筑总平面图上的建筑物构筑物应注写名称，名称宜直接标注在图上。当图样比例小或图面无足够位置时，也可编号列表标注在图内。当图形过小时，可标注在图形外侧附近处。一个工程中，整套总图图纸所注写的场地、建筑物、构筑物、道路等的名称应统一，各设计阶段的上述名称和编号应一致。

8.地　形

地面上高低起伏的形状称为地形。地形是用等高线来表示的。等高线是预定高度的水平面与所表示表面的截交线。

在总平面图中，有时为了表明复杂的地表起伏变化状态，可假想用一组高差相等的水平面去截切地形表面，画出一圈一圈的截交线就是等高线。

阅读地形图是土方工程设计的前提，因此会看地形图非常必要。地形图的阅读主要是根据地面等高线的疏密变化大致判断出地面地势的变化。等高线的间距越大，说明地面越平缓；相反等高线的间距越小，说明地面越陡峭。从等高线上标注的数值可以判断出地形是上凸还是下凹。数值由外圈向内圈逐渐增大，说明此处地形为上凸；相反数值由外圈向内圈减小，则说明此处地形为下凹。

9.指北针或风玫瑰图

总平面图应按上北下南方向绘制。“国家标准”规定指北针的画法如图6.10（a）所示，用细实线绘制圆，其直径为24 mm，指针尾部的宽度为3 mm，指针头部应注“北”或者“N”字。根据场地形状或布局，可向左或右偏转，但不宜超过45°。

在占地较大的总平面图中，为了总体规划的需要，要画出风向频率玫瑰图，简称风玫瑰，如图6.10（b）所示。具体画法是将东西南北划分为16个（或8个）方位，根据气象统计资料计算出多年在12个月或夏季三个月内各个方位的刮风次数与刮风总次数之比，定出每个方位的长度，连接各点得一个多边形，其粗实线表示全年的风向，细虚线表示夏季风向，风向由各个方位吹向中心，风向频率最高的方位为该地区的主导风向。由于该图形状像一朵玫瑰花，叫作风玫瑰图。

风向玫瑰图也能表明房屋和地物的朝向情况，因此，在已经绘制了风向玫瑰图的图样上则不必再绘制指北针。在建筑总平面图上，通常应绘制当地的风向玫瑰图。没有风向玫瑰图的城市和地区，则在建筑总平面图上画上指北针。

pagenumber_ebook=95,pagenumber_book=87

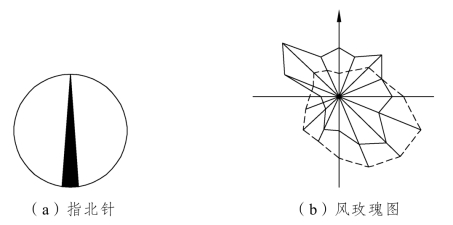

图6.10　指北针和风玫瑰图

10.标准图与标准图集

一种具有通用性质的图样，就叫标准图（或通用图），将标准图装订成册，即为标准图集。标准图有两种，一种是整栋房屋的标准设计，另一种是适用各种房屋的、大量性的构配件的标准图，后一种是目前大量使用的。根据专业的不同，用不同的字母和数字来表示它们的类型，如建筑标准图集就用字母“J”来表示；结构标准图集就用字母“G”来表示，也有直接用文字“建”或“结”来表示的。

标准图有全国通用的，有各省、市、自治区、直辖市通用的，一般使用范围都限制在图集封面所注的地区。由于同一种构配件有多种形式，根据其某种特性，将其归类分编成多本图集并以不同代号来表示，例如图集封面上注有“国家标准图集《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》（16G101-1）”，表示图集为全国范围内通用，16G101-1为混凝土结构施工图其中一种图集的代号；又如西南地区（云、贵、川、藏、渝）的标准图集，适用地区范围就为“西南”，如只适用于西南地区的《阳台、外廊、楼梯栏杆》标准图集，图集的代号就为“西南11G412”。

使用标准图，是为了加快设计与施工的速度，提高设计与施工的质量。各地标准图的定名和编号不一样，在使用标准图时，先看其说明，掌握其表示的方法，并了解标准图的内容，这样才有助于迅速而准确地满足自己的需要。
