房屋也称为建筑物，由于它们用途的不同，大致可分为民用建筑（居住建筑、公共建筑）、工业建筑（厂房、仓库、动力等建筑）和农业建筑（饲养牲畜、谷仓等建筑）。

虽然民用建筑、工业建筑或农业建筑的使用要求、空间组合、外形、规模等各不相同，但是构成建筑物的主要部分一般都是基础、墙（或柱）、楼（地）面、屋顶、楼梯、门、窗等。此外，许多房屋还有台阶或坡道、雨棚、雨水管、明沟或散水及装修等，如图6.1所示。

pagenumber_ebook=89,pagenumber_book=81

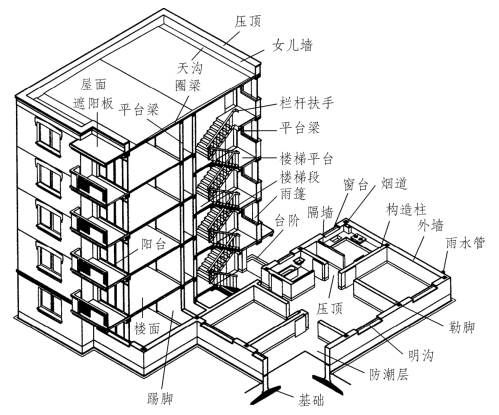

图6.1　房屋的组成

1.基　础

基础位于墙或柱的下部，属于承重构件，起承重作用，并将全部荷载传递给地基。

2.墙（或柱）

墙（或柱）都是将荷载传递给基础的承重构件，也是划分房屋内部空间的竖向构件，墙还起围合房屋空间和内部水平分隔的作用。墙按受力情况可分为承重墙和非承重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横墙。两端的横墙通常称为山墙。

3.楼地面

楼（地）面又叫楼板层，是划分房屋内部空间的水平构件，具有承重、竖向分隔和水平支撑的作用，并将楼板层上的荷载传递给墙（梁）或柱。

4.楼　梯

楼梯是各楼层之间的垂直交通设施，供人们上下楼和紧急疏散之用。

5.门和窗

门和窗均为非承重的建筑配件。门的主要功能是交通和分隔房间；窗的主要功能则是通风和采光，同时还具有分隔和围护作用。

此外，房屋的正前方一般还设台阶及雨棚；屋面周围有女儿墙。
