1.断面图的用途和定义

为了清晰地表达工程形体，用假想的剖切面剖开工程形体时，除了以剖面图表达外，有时仅需画出工程形体的某处切断的断面的图形，称为断面图。如图5.17所示。

pagenumber_ebook=85,pagenumber_book=77

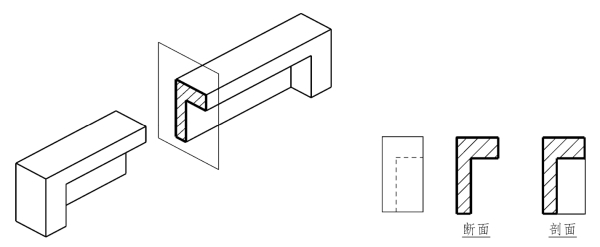

图5.17　断面图与剖面图区别

断面图与剖面图的区别是：断面图只能画出剖切面切到部分的图形；剖面图除了应画出断面图外，还应画出沿投影方向看到的部分。

2.剖切方法和画断面图的有关规定

断面图的剖切方法与剖面图一样可以用一个剖切面剖切，用两个或两个以上平行的剖切面剖切，也可以用两个相交的剖切面剖切，此时应在图名后注明“展开”字样。通常都用一个平行于某一投影面的剖切平面剖开工程形体，将截得的图形向平行的投影面作正投影，从而获得断面图。

断面剖切符号，应以粗实线表示剖切位置，断面剖切符号的编号宜采用阿拉伯数字按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向。断面图通常以断面编号命名，当工程形体有多个断面图时，断面图应按剖切顺序依次编排。

在断面图上应画出材料图例，材料图例及其画法都与剖面图中的规定相同。

3.几种常见的断面图

（1）移出断面图。

断面图画在视图轮廓外，习惯上称为移出断面图。如图5.18所示，画出牛腿柱的断面图。

（2）中断断面图。

绘制在杆件中断处的断面图，习惯上称为中断断面图。不必标注断面剖切符号，如图5.19所示。

pagenumber_ebook=85,pagenumber_book=77

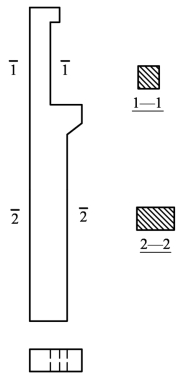

图5.18　牛腿柱断面图

pagenumber_ebook=86,pagenumber_book=78

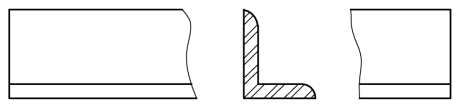

图5.19　中断断面图

（3）重合断面图。

直接画在视图内的断面图，习惯上称为重合断面图。不必标注断面剖切符号。如图5.20所示，屋面断面图。

pagenumber_ebook=86,pagenumber_book=78

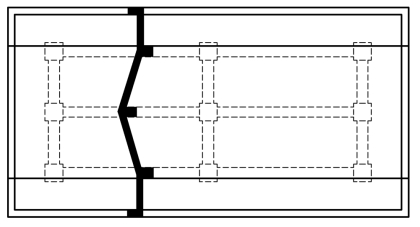

图5.20　重合断面图
