1.剖面图的用途和定义
为了表达工程形体的内部构造,假想用剖切面剖开工程形体,移去处于观察者和剖切面之间的部分,对留下部分按正投影法投影所得的图样,称为剖面图,如图5.11所示。切面可以是一个,也可以是两个或两个以上,通常用平面剖切,称剖切平面,必要时,还可以用柱面(可称剖切柱面)剖开工程形体,剖切平面和剖切柱面统称剖切面。

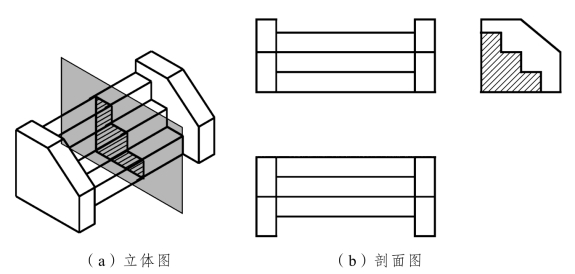

图5.11 台阶立体图及剖面图

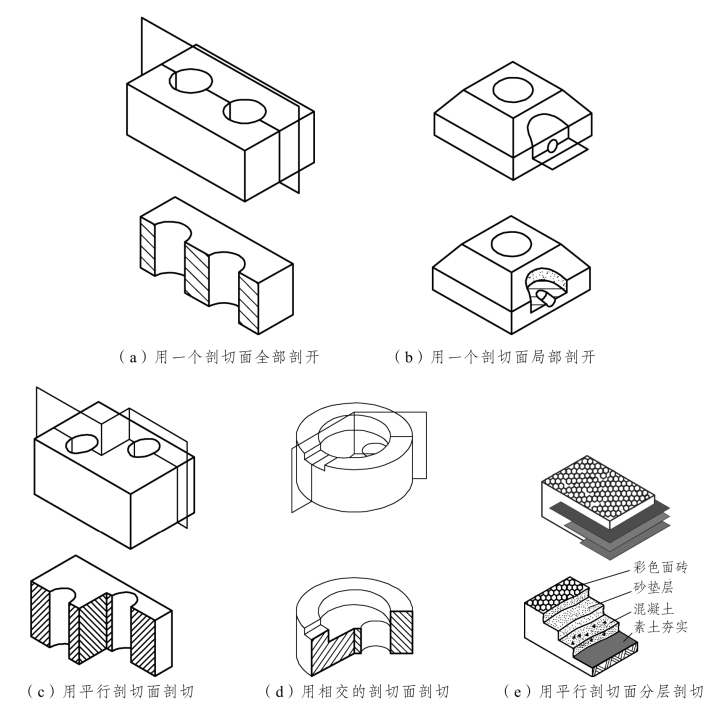

常用的剖切方法按剖切平面的多少和位置分为四种,如图5.12所示。
(1)用一个剖切面完全剖开工程形体或局部剖开工程形体。
(2)用两个或两个以上平行的剖切面剖切。
(3)用两个或两个以上相交的剖切面剖切。
(4)用两个或两个以上平行的剖切面分层剖切。
图5.12 剖切方法分类
2.画剖面图的有关规定
(1)剖视剖切符号:剖视的剖切符号由剖切位置线、投射方向线及编号组成,均应以粗实线绘制。剖切位置线的长度宜为6~10 mm;剖视方向线应垂直于剖切位置线,长度宜为4~6 mm。
(2)当不需表明是哪一种材料时,可画同方向、等间距的45°细实线。
(3)两个相同的图例相接时,图例线宜错开或倾斜方向相反。
(4)当一张图纸内的图样只有一种建筑材料或图形小而无法画出建筑材料图例时,可以不画建筑材料图例,但应加文字说明。
(5)若断面很小,断面内的建筑材料图例可用涂黑表示,在两个相邻的涂黑图例间,应留有空隙,其宽度不得小于0.7 mm。
(6)面积过大的建筑材料图例,可沿轮廓线局部表示。
剖面图是画剖开的工程形体留下部分的投影图,但剖开工程形体是假想的,所以只是在画剖面图时才切去形体的一部分,画其他图样,仍应该画完整的工程形体。
剖切位置的选择应选择在形体最需要表达的位置或复杂的位置。剖切平面要与投影面平行,使断面图形反映实形。
剖面图与视图一样,一般只画出可见轮廓线,必要时才画出不可见的轮廓线,在制图基础阶段常用粗实线画剖切到的和可见的轮廓线,用中虚线画不可见的轮廓线。不要漏画断面后面一切可见轮廓线的投影。
3.几种常用的剖面图
(1)全剖视图。

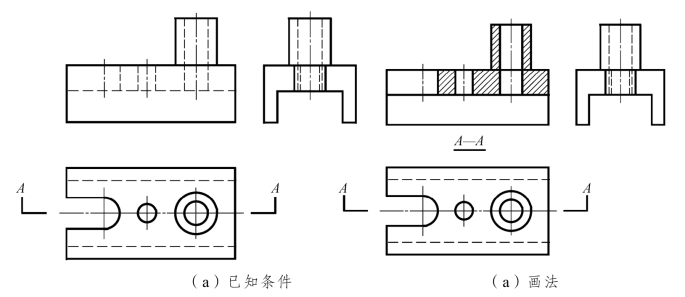

用一个剖切平面将物体完全切开所得到的剖视图称为全剖视图。如图5.13所示,A—A剖面为立体的全剖面图。该立体内部机构复杂,为了表达清楚它的内部构造,用一个正平面沿着内部孔洞的中轴线剖切开来,移去剖切面及其与观察者之间的部分,将剖切面剩下部分投射到正平投影面上,就得到立体的剖面图。
图5.13 全剖视图
(2)半剖视图。

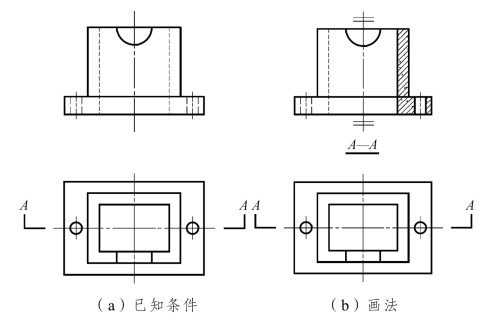

对称的工程形体需画剖面图时,可以对称线为界,一半画视图(外形图),一半画剖面图。如图5.14所示,立体是左右对称的,用平行于正平面的A—A剖切面剖切,半剖视图可以同时观察立体的外形和内部结构。如果左右对称,则左侧画外形图,右侧画剖面图;如果是上下对称的形体,则上侧画外形图,下侧画剖面图;如果是前后对称的形体,则后侧画外形图,前侧画剖面图。
(3)局部剖面图。

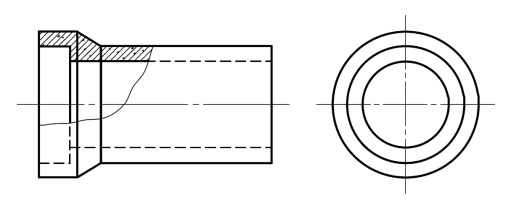

当工程形体只有局部的内部构造需要表达时,可用剖切面局部剖开工程形体。如图5.15所示,为钢筋混凝土管道内部结构和材料,采用局部剖,剖切线用细实波浪线将外形图和剖面图分界线。
图5.14 半剖视图
图5.15 局部剖视图
(4)两个或两个以上平行的剖切面剖切形体的方法所得到的剖面图。
如图5.16所示,因立体内部结构不对称,中心线不在同一平面,中心线所在的平面互相平行,在剖切位置处画出剖切符号,并用两个相同的字母或数字进行编号,编号位置一般在剖切位置线转角处的外侧。
图5.16 半剖视图
