组合体的读图是根据已画出的图形，想象出空间物体的形状，也是画图的逆过程，如图5.6所示。读图可以提高空间想象力和投影分析能力。

pagenumber_ebook=77,pagenumber_book=69

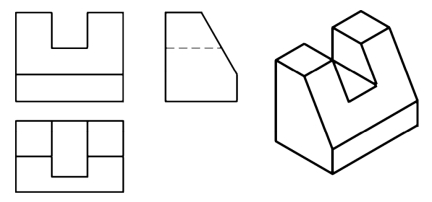

图5.6　组合体读图

pagenumber_ebook=78,pagenumber_book=70

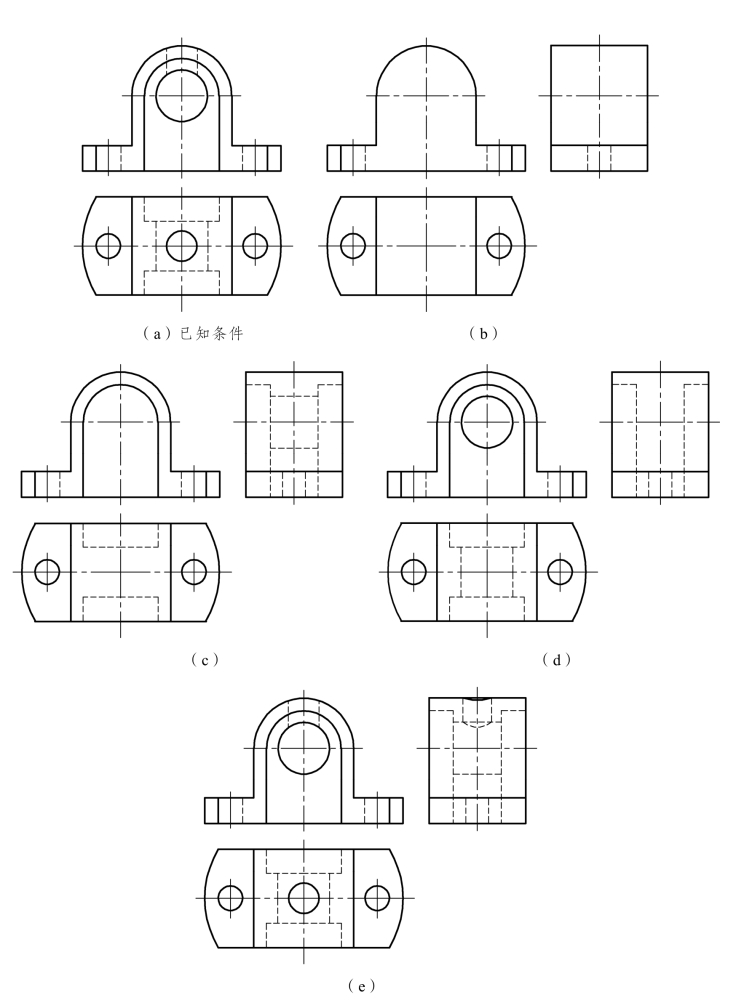

图5.7　组合体二补三

读图时应注意：

（1）熟悉基本体的投影特点。

（2）掌握正确的读图方法（形体分析法和线面分析法）。

（3）要做大量的练习（二补三、补漏线、画立体图等）。

常用的读图方法有形体分析法和线面分析法。

1.形体分析法

形体分析法一般是从反映物体形状特征的主视图着手，对照其他视图，初步分析该物体由哪些基本体和通过什么形式所形成的。然后按投影特性逐个找出各基本体在其他视图中的投影，确定各基本体的形状以及各基本体之间的相对位置，最后综合想象物体的总体形状。

2.线面分析法

在读图时，对比较复杂的组合体，不易读懂的部分，还常使用线面分析法来帮助想象和读懂这些局部的形状。

【例5.3】　如图5.7（a）所示，看懂组合体视图，补画出左视图。

分析：根据外框想象尚未切割的原始基本形状，通过分析视图中图线、线框的两面投影，确定第三面投影形状。

【解】

（1）根据主视图的外框实线线框，将组合体还原为U型板和底板。

（2）根据主视图的内部U型框和俯视图两面投影，得知前后挖去对称的U型板，如图5.7（b）。

（3）根据主视图内部圆框和俯视图，得知挖去的是前后圆柱通孔，如图5.7（c）。

（4）根据俯视图内部的圆形框和主视图，得知挖去的是顶部的圆柱孔，如图5.7（d）。

（5）整理轮廓，擦去切掉部分的轮廓线，如图5.7（e）。
