建筑工程制图：组合体尺寸标注
【摘要】：组合体的形状、大小及相互位置是由它的视图及所注尺寸来反映的。标注组合体的尺寸通常采用形体分析法，将组合体分成若干个基本形体，标出其定形尺寸，再确定各基本形体的相互位置的定位尺寸，还要标注出组合体的总体尺寸。用形体分析法分析，该组合体由三个基本体组成，底部是一块抹去两个圆角的长方形底板，右侧是挖去一块圆柱板的U型板，U型板左侧是个小三棱柱。
组合体尺寸标注分为定形尺寸、定位尺寸、总体尺寸。
（1）定形尺寸：确定基本形体的形状和大小的尺寸。
（2）定位尺寸：确定各基本形体间相互位置的尺寸。定位尺寸也是组合体某方向上的主要基准与基本形体自身的基准之间的尺寸联系。
（3）总体尺寸：确定组合体外形所占空间大小的总长、总宽、总高的尺寸。
组合体的形状、大小及相互位置是由它的视图及所注尺寸来反映的。标注组合体尺寸的基本要求：
（1）正确。所注的尺寸数值要正确无误，注法要符合制图相关国家标准中有关尺寸注法的基本规定。
（2）齐全。所注尺寸必须能完全确定组合体的形状、大小及其相互位置，不遗漏、不重复、不多注。
（3）清晰。尺寸的布局要整齐、清晰，便于查找和看图。
标注尺寸要齐全，即标注尺寸必须不多不少，且能唯一确定组合体的形状、大小及其相互位置。标注组合体的尺寸通常采用形体分析法，将组合体分成若干个基本形体，标出其定形尺寸，再确定各基本形体的相互位置的定位尺寸，还要标注出组合体的总体尺寸。

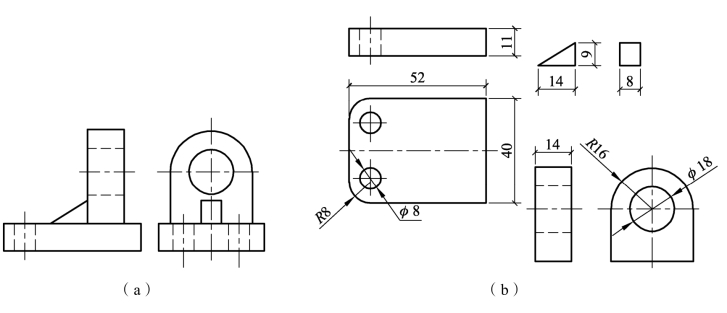

【例5.2】 如图5.5（a）、（b）所示，试标注图示组合体的尺寸。
【解】
（1）用形体分析法分析，该组合体由三个基本体组成，底部是一块抹去两个圆角的长方形底板，右侧是挖去一块圆柱板的U型板，U型板左侧是个小三棱柱。
（2）确定组合体尺寸基准，以底板的底边为高度方向上的基准，以对称线作为宽度方向上的基准，以底板右侧面为长度方向上的基本。
图5.5 组合体尺寸标注

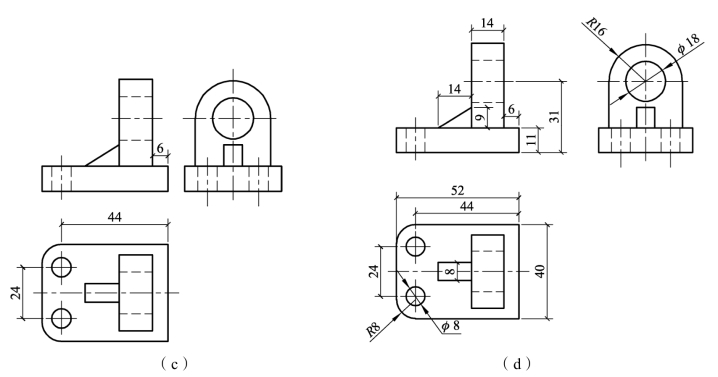

（3）标注每个基本体的定性尺寸，基本体之间相对位置尺寸，组合体的总尺寸，如图5.5（c）、（d）。
（4）检查全图，尺寸是否需要调整。
标注组合体尺寸时应符合制图标准的有关规定，注意以下七点：
（1）尽可能把尺寸注在形状特征明显的视图上。
（2）同一基本体的定形、定位尺寸尽量集中标注。
（3）与两个视图有关的尺寸应尽量注在两个视图之间。
（4）尺寸尽量布置在图形之外。
（5）回转体尺寸一般注在非圆视图上。
（6）尺寸一般不重复。
（7）尽量不在虚线上注尺寸。
