建筑工程制图：尺寸标注与注写样例
【摘要】：图样上的图形仅表示物体的形状，大小通过尺寸标注来表达。图样中标注的尺寸数值是物体真实大小，与绘图比例及准确度无关。尺寸界线的起始端应离开被注轮廓不小于2 mm，另一端超出尺寸线约2～3 mm。图2.23尺寸标注样例4.尺寸数字线性尺寸数字注写在尺寸线上方，位置不够可引出标注，尺寸数字前的符号表示不同类型的尺寸。图2.24尺寸数字样例
图样上的图形仅表示物体的形状，大小通过尺寸标注来表达。建筑制图中的尺寸单位，除标高及总平面图以“m”为单位，其他以“mm”为单位。图样中标注的尺寸数值是物体真实大小，与绘图比例及准确度无关。图样一个完整的尺寸，应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字四个尺寸要素，使用原则应按照以下要求。
1.尺寸界线
尺寸界线用细实线绘制，与被标注图线垂直。尺寸界线的起始端应离开被注轮廓不小于2 mm，另一端超出尺寸线约2～3 mm。尺寸界线可以用图形轮廓线代替。总尺寸的尺寸界线，应靠近所指部位，中间分尺寸的尺寸界线可稍短，但其长度应相等。
2.尺寸线
尺寸线用细实线绘制，与被标注的图线平行，尺寸线与尺寸界线垂直相交，不超过尺寸界线。尺寸线不能与图线重合，图线不得作为尺寸线，互相平行的尺寸线，小尺寸应离轮廓线较近，大尺寸应离轮廓线较远。靠近轮廓线尺寸线距图样最外轮廓线之间距离不小于10 mm，平行排列的尺寸线的间距要均匀宜为7～10 mm。
3.尺寸起止符
建筑制图中的尺寸起止符用中粗斜短线和实心箭头表示。尺寸线与尺寸界线垂直时用斜短线，斜短线的倾斜方向与尺寸界线成顺时针45°角，长度为2～3 mm。图样中标注直径、半径、角度、弧度可用箭头，标注样式如图2.23所示。

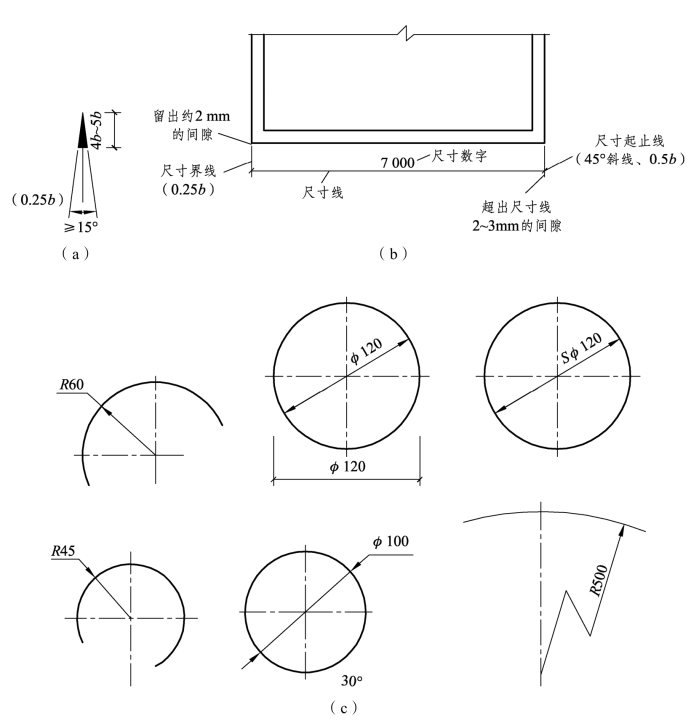

图2.23 尺寸标注样例
4.尺寸数字
线性尺寸数字注写在尺寸线上方，位置不够可引出标注，尺寸数字前的符号表示不同类型的尺寸。如φ表示直径，R表示半径，SR表示球体半径。尺寸数字的注写位置及字头方向可按照图2.24所示形式。若尺寸数字在30°斜线区中，可将尺寸断开，水平注写数字；也可用引出线引出，水平书写数字。尺寸数字注写在靠近尺寸线的上方中部，若没有足够的书写位置，可注写在尺寸界线的外侧，中间相等的尺寸数字可错开注写，也可以引出注写。
图2.24 尺寸数字样例
