建筑制图线型选择与规范
【摘要】：《房屋建筑制图统一标准》规定，制图应选用如表2.2所示的线型。表2.2建筑制图中常用图线图样是由不同形式、不同粗细的线条所组成。表2.3线宽组注：① 需要微缩的图纸，不宜采用0.18 mm及更细的线宽； ② 同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。
1.线型和线宽
建筑工程图样中，用不同线型表达不同内容和层次。在绘制图样时，要求熟练操作各种线型的画法。《房屋建筑制图统一标准》（GB/T 5 0001—2017）规定，制图应选用如表2.2所示的线型。

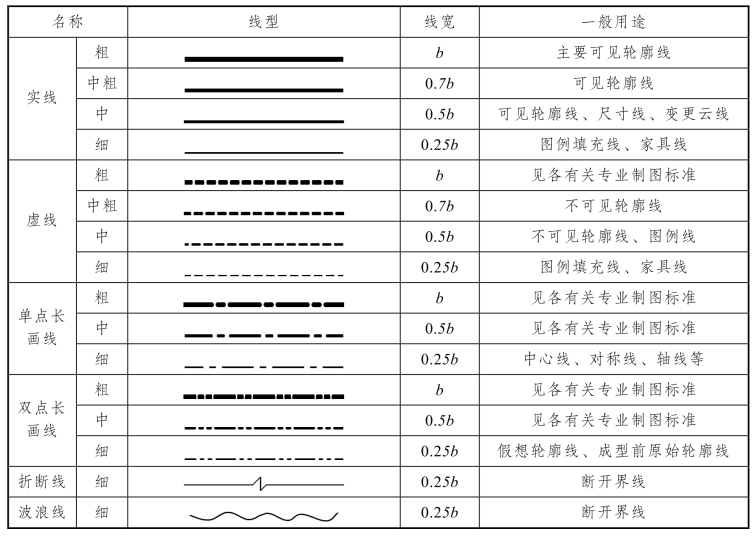

表2.2 建筑制图中常用图线
图样是由不同形式、不同粗细的线条所组成。绘图时，应根据图样的复杂程度与比例大小，先确定基本线宽b，再选用表2.3中相应的线宽组。图线宽度b按照图样的类型及尺寸大小在下列数系中选择，该数系的公比为
，常用线宽数系有0.13 mm、0.18 mm、0.25 mm、0.35 mm、0.50 mm、0.70 mm、1.0 mm、1.4 mm。在同一张图纸内，相同比例的各图样，应选用相同的线宽组。

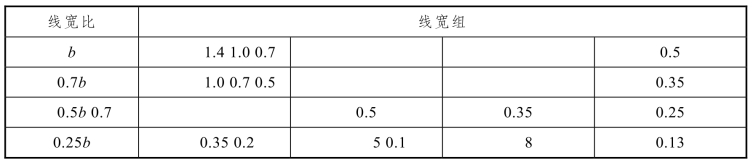

表2.3 线宽组
注：① 需要微缩的图纸，不宜采用0.18 mm及更细的线宽；
② 同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。
2.图线的画法
图线的画法要求：相互平行的图例线，其净间隙或线中间隙不宜小于0.2 mm；虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等；当在较小图形中绘制单点长画线或双点长画线有困难时，可用实线代替；单点长画线或双点长画线的两端，不应是点，点画线与点画线或其他图线交接时，应是线段交接；虚线与虚线或其他图线交接时，应是线段交接；虚线为实线的延长线时，不得与实线连接；图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。如图2.16所示。

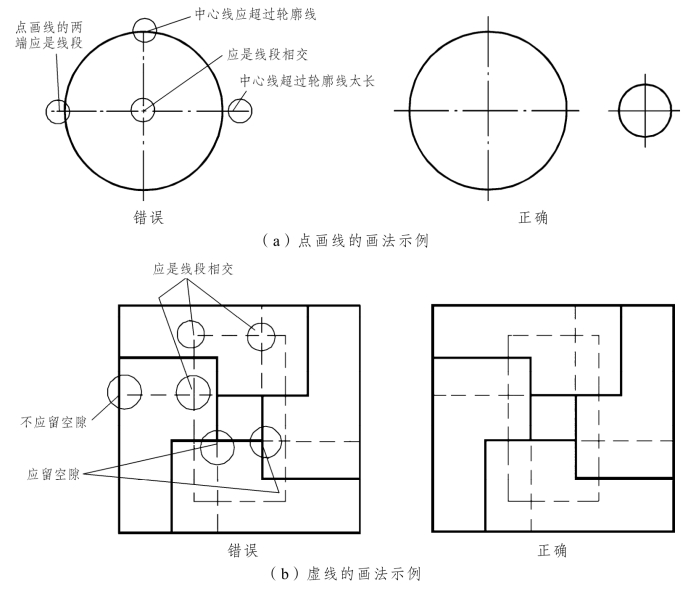

图2.16 图线的画法
