在绘制工程图过程中需要使用到制图工具和仪器，如绘图板、丁字尺、三角板、圆规、分规、比例尺、墨线笔和曲线板等。必须掌握工具特性，熟练掌握其正确使用方法，才能保证图样的质量。

1.绘图板

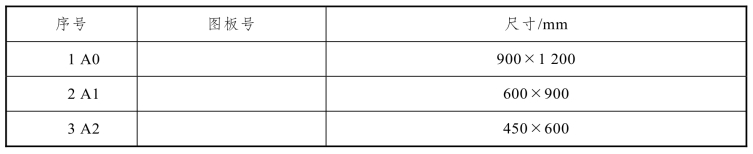

绘图板用来固定图纸，绘图板要求表面光滑平整、软硬合适，因此不能用图钉固定图纸。绘图板的两边为工作边与丁字尺配合使用，如图2.1所示。绘图板规格如表2.1所示，绘图常用A1或A2号大小的绘图板。

pagenumber_ebook=17,pagenumber_book=9

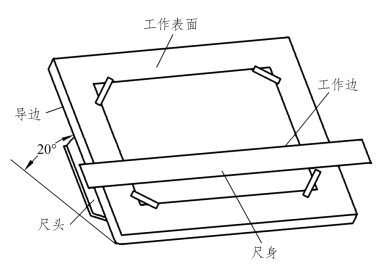

图2.1　绘图板、丁字尺、图纸

表2.1　绘图板尺寸表

pagenumber_ebook=18,pagenumber_book=10

2.丁字尺

丁字尺由带刻度的尺身和不带刻度的尺头构成，用来确定水平线。绘图时将尺头紧贴绘图板边缘，称为导边。左手大拇指按住尺身，其余四指扶住尺头，固定丁字尺不晃动，沿导边上下推动到需要位置。自上至下，由左向右，绘制水平线，如图2.2所示。丁字尺和三角板配合使用，可绘制竖直线和绘制15°倍角。

pagenumber_ebook=18,pagenumber_book=10

图2.2　利用丁字尺绘制水平线

3.三角板

常用的是45°等腰直角三角板和30°、60°的直角三角板。一般是用透明的有机玻璃制成，上面有刻度。三角板一条直角边紧贴丁字尺尺身，另一条边辅助绘制竖直线，由左至右，从上向下绘制垂直线。三角板与丁字尺配合使用能够绘制与水平方向成15°整数倍角的斜线，还可以绘制已知线的平行线和垂直线。如图2.3所示。

pagenumber_ebook=18,pagenumber_book=10

pagenumber_ebook=19,pagenumber_book=11

图2.3　丁字尺与三角板配合使用

4.圆规和分规

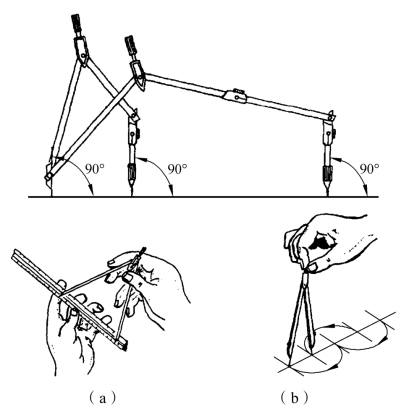

圆规是画圆及圆弧的主要工具。圆规的使用方法如图2.4所示。

pagenumber_ebook=19,pagenumber_book=11

图2.4　圆规的使用

分规的形状与圆规相似，两腿均是尖锥形钢针，用来量取线段的长度，也可以用来等分直线段或圆弧。分规的使用方法如图2.5所示。

5.比例尺和曲线板

比例尺是用来放大或缩小图形所用的绘图工具，上面刻有不同比例。常用的比例尺外形是三棱柱形或直尺，如图2.6所示。

pagenumber_ebook=20,pagenumber_book=12

图2.5　分规的使用

pagenumber_ebook=20,pagenumber_book=12

图2.6　比例尺

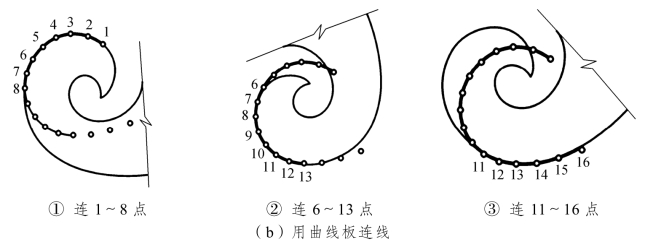

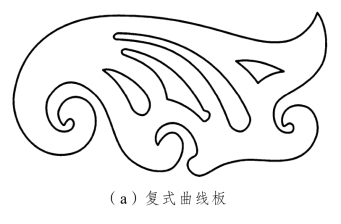

曲线板是绘制非圆曲线的工具，由不同曲率的曲线组成，用曲线板将一系列点依次相连成光滑曲线，如图2.7图所示。

pagenumber_ebook=20,pagenumber_book=12

pagenumber_ebook=21,pagenumber_book=13

图2.7　曲线板的使用

6.绘图墨线笔

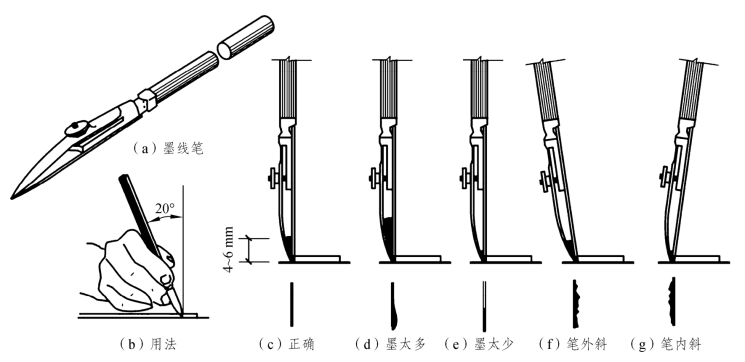

墨线笔是用来描图的绘图工具，有鸭嘴笔和针管笔。使用时，注意笔杆向右偏约20°，画线速度要均匀。鸭嘴笔的使用方法如图2.8所示；针管笔的针管有不同的粗细规格，可以用来画不同线宽的墨线，如图2.9所示。

pagenumber_ebook=21,pagenumber_book=13

图2.8　鸭嘴笔的使用

pagenumber_ebook=21,pagenumber_book=13

图2.9　针管笔

7.其他制图工具

擦图片是用来修改图线的，其材质为不锈钢或塑料，如图2.10所示。

pagenumber_ebook=22,pagenumber_book=14

图2.10　擦图片

制图模板根据专业类型不同，模板也不同，如图2.11所示的建筑制图模板。

pagenumber_ebook=22,pagenumber_book=14

图2.11　建筑制图模板

砂纸用于磨铅笔，形状如图2.12所示。

排笔用来清除橡皮屑，形状如图2.13所示。

pagenumber_ebook=22,pagenumber_book=14

图2.12　砂纸板

pagenumber_ebook=22,pagenumber_book=14

图2.13　排笔
