三维物体具有长度、宽度、高度3个维度方向的尺寸和形状,需要将物体向三个两两互相垂直的投影面作正投影,得到的投影图,便可唯一确定物体的三维形状。
1.三面投影体系的建立

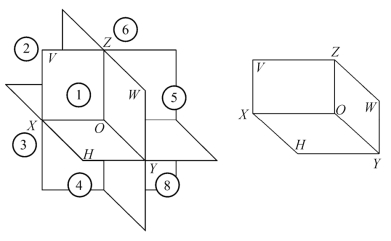

如图1.7所示,三个两两互相垂直的投影面H、V、W面。水平投影面用H(horizontal)表示,简称水平面或H面;正立投影面用V(vertical)表示,简称为正立面或V面;侧立投影面用W(width)表示,简称为侧面或W面。投影面的交线称为投影轴,分别为X、Y、Z。三条轴也互相垂直,交于原点O。这样三个投影面将空间分割成8个分角。将物体置于第一分角内,并使其处于观察者和投影面之间而得到的正投影的方法,称为第一角画法。我国普遍采用第一角画法,必要时,允许使用第三分角画法。
2.三面投影体系的展开

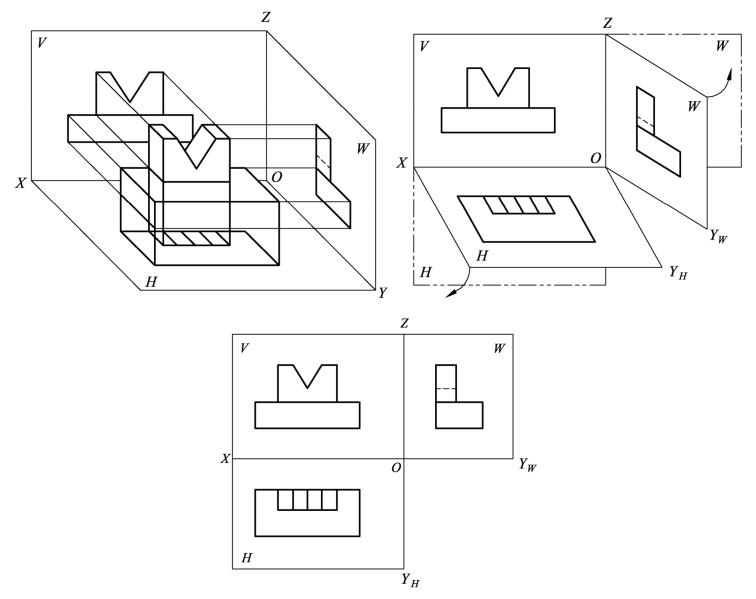

如图1.8所示,从上向下投影得到水平投影,从前向后投影得到正面投影,从左向右投影得到侧面投影。为了作图方便,通常将三维的投影体系展开成二维的。我们移去物体,保持V面不动,H面连同水平投影绕X轴向下旋转90°,W面连同侧面投影绕Z轴向右旋转90°。展开后,投影面边框一般不画,投影轴线也可以不画。三面投影图的位置为正面投影处于左上方,水平投影在正面投影的正下方,侧面投影在正面投影的正右方。
图1.7 三面投影体系建立
图1.8 三面投影体系的展开
3.三面投影的投影规律
(1)度量对应关系。
三面投影体系中,物体的X轴向尺寸(左右)称为长度,Y轴向尺寸(前后)称为宽度,Z轴向尺寸(上下)称为高度。在正面投影中反映物体的长度和高度,在水平投影中反映物体的长度和宽度,在侧面投影中反映物体的高度和宽度。如图1.9所示,水平投影和正面投影在X轴方向都反映物体的长度,它们的位置左右对正,即“长对正”;正面投影和侧面投影在Z轴方向都反映物体的高度,它们的位置上下应对齐,即“高平齐”;水平投影和侧面投影在Y轴方向都反映物体的宽度,它们的宽度要相等,即“宽相等”。
(2)位置对应关系。

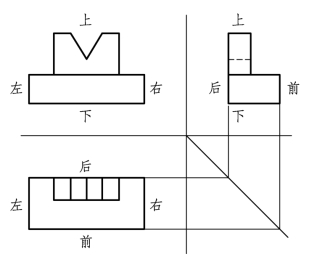

如图1.10所示,空间物体有上下、左右、前后6个方位,但在三面投影图中,每个投影面上的投影反映6个中的4个方位。水平面投影反映左右、前后关系,侧面投影反映前后、上下关系,正面投影反映上下、左右关系。
图1.9 三面投影图度量对应关系
图1.10 三面投影图位置对应关系
(3)作图方法。
如图1.11所示,根据“长对正、高平齐、宽相等”的“三等”关系和正投影法,画出三面投影图。投影之间用细实线连接表示投影关系,水平投影和侧面投影之间用45°斜线或圆弧线进行连接。
图1.11 三面投影图作图方法
