工程中常用的投影图有多面正投影图、轴测投影图、标高投影图和透视投影图。如图1.6所示。

pagenumber_ebook=13,pagenumber_book=5

pagenumber_ebook=14,pagenumber_book=6

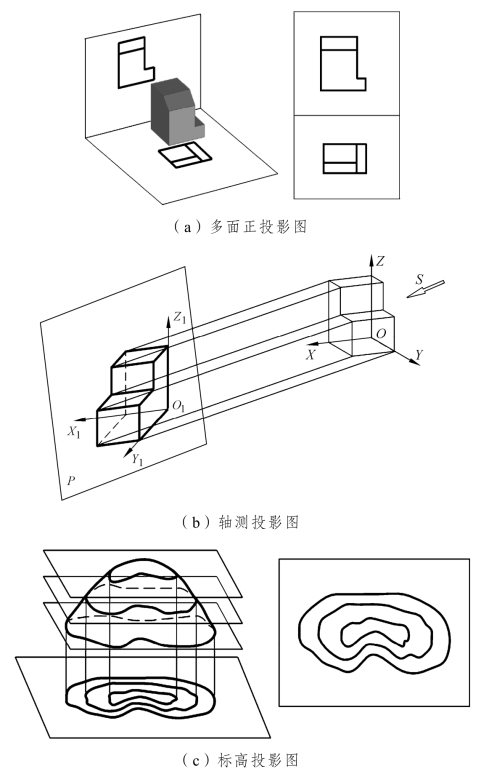

图1.6　工程中常用的投影图

1.多面正投影图

由物体在两个互相垂直的投影面上的正投影，或在两个以上的相邻垂直的投影面上的正投影所组成，然后按照一定规则展开得到的投影图，称为多面正投影图。

正投影图为平面图样，直观性差，没有立体感；但绘图简便，能很好地反映形体的实际形状和大小，便于度量，是工程上最常用的投影图。

2.轴测投影图

用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上，所得到的图形，称作轴测图。

轴测图是一种单面投影图，在一个投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真，富有立体感。

3.标高投影图

标高投影图是一种单面正投影图，多用来表达地形及复杂曲面，假想用一组高差相等的水平面切割地面，将所得的一系列交线（称等高线）投射在水平投影面上，并用数字标出这些等高线的高程而得到的投影图（常称地形图）。

用水平投影加注高度数字表示空间形体的方法称为标高投影法，所得到的单面正投影图称为标高投影图。

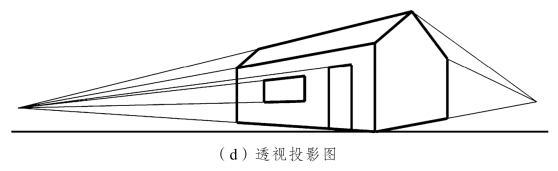

4.透视投影图

透视投影图是按中心投影法将物体投射在单一投影面上所得的图形。透视投影图有很强的立体感，形象逼真，与拍摄的照片和人的肉眼看到的情况很相似，特别适用于画大型建筑物的直观图。其缺点是作图费时，不易度量。
