1.路基横断面

路基横断面形式应根据公路等级、技术标准、路线纵断面设计与当地土质盐渍化程度、地下水埋深、地表排水条件等情况，结合路基处理措施进行设计。

盐渍土地区的路基应采用路堤形式，当受条件限制采用路堑或零填路堤时，应根据沿线工程条件，对地基进行超挖并回填水稳性非盐材料、设置隔断层等处理。

盐渍土地区地势多低洼，地下水位埋藏较浅，水质矿化度高，易形成盐渍土路基病害，选择以路堤通过可避免或减轻病害的产生。当受地形限制，不得已采用路堑或零填路基时，必须对路床范围的盐渍土进行超挖换填水稳性良好的不含盐材料（如砂沙砾碟、碎石等），并设置隔断层等处理，切断盐分上升。

2.路基高度

盐渍土路堤高度应根据盐渍土类型、公路等级，结合毛细水上升高度、冻胀深度、盐胀深度、安全高度及拟采用的隔断形式等综合确定。

（1）不设隔断层时，路堤最小高度不应低于表2.12规定。

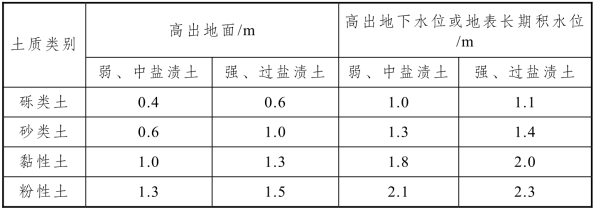

表2.12　不设隔断层时盐渍土地区路堤最小高度

pagenumber_ebook=64,pagenumber_book=58

注：① 高速公路、一级公路应按表列数值乘以系数1.5～2.0，二级公路应乘以系数1.0～1.5。
② 氯盐渍土及亚氯盐渍土可取低值。

路基高度不仅是工程问题，它还牵涉社会、经济、周边自然环境等多种因素。确定路基高度时，应综合考虑社会、经济、自然环境和工程技术，并做好现有设施的衔接设计。从工程角度看，盐渍土地区的路基高度应考虑毛细水的上升高度、盐胀深度以及地下水深度或地表积水高度等方面。

盐渍土地区路基高度需考虑毛细水上升高度。毛细水的上升带来了水、盐迁移，可造成路基次生盐渍化。影响毛细水上升高度的最直接因素是土质的差异性。

参考室内试验和以往路祝观测资料，毛细水强烈卜升高度可参考表2.13。

表2.13　毛细水强烈上升高度

pagenumber_ebook=65,pagenumber_book=59

盐胀深度是指含有硫酸盐的土基受降温作用产生盐胀的有限深度。试验表明，盐渍土的盐胀量存在敏感温度区间，此区间因不同土质、含盐量存在一定差异性，其中细粒土在5 °C减小到－5 °C时，盐胀量递增很快。新疆 S201 线关于土体温度的观测结果显示，随路基深度不同路基填料温度变化具有一定差异性，负温出现的区域不同。但存在共性的是各断面上部温度变化明显大于下部，温度在土体中竖向的传播幅度随深度按指数规律衰减。当路面下深度达 1.5 m 处时土体的平均最低地温在 5 °C 以上，这与以往的观测基本吻合（图 2.19 显示了其中一个观测点的结果）。因此，在路面 1.5 m 以下土体温度变化幅度较小，地温基本高于盐胀温度敏感区，说明降温盐胀最大的区间在路面顶部 1.5 m 左右。以往的观测结果也显示路面下 0～1.6 m 盐胀量占总盐胀量的 85% 以上。在盐渍土地区路基设计中应对路基盐胀深度进行一定的控制，保证一定的非盐胀安全区，因此引人设计控盐深度的概念。设计控盐深度直接与盐胀深度相关，依据不同等级公路安全需求、地基盐渍化程度的差异进行确定。

因此，确定盐渍土地区路堤高度时，需考虑毛细水的上升高度、盐胀深度以及地下水深度或地表积水高度等方面，避免路基工作区受地下水、地表水的影响，防止产生盐分聚集而导致路基盐胀和溶陷病害。根据工程经验和科研成果，表2.12列出了不设隔断层的路堤最小高度。

pagenumber_ebook=66,pagenumber_book=60

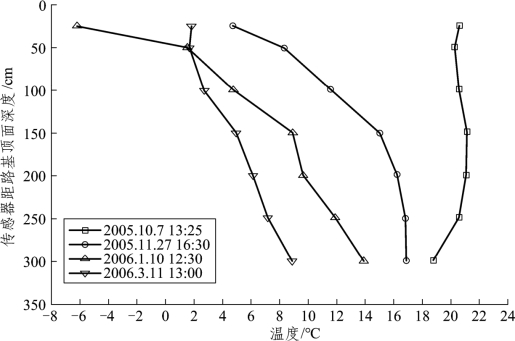

图2.19　路基土体温度随深度变化曲线

（2）设置隔断层时，路堤最小高度应满足防冻层最小厚度及隔断层埋深的要求。

3.路基填料

路基填料宜采用水、温稳定性好的材料，填料的选择应视不同公路等级、路堤填筑部位、填料土质类型以及当地气候特征、水文地质条件，按表2.14确定。

盐渍土用作路基填料，与路基的稳定有密切的关系，以往由于施工中对填土要求不严造成路基破坏的教训很多。由于填土的不同含盐量和含盐性质对路基稳定性的影响差异很大，不同的气候区和不同的水文地质条件下，盐渍土作为路基填料的可用性也不一样；同时路堤不同层位（路床、上路堤、下路堤）的填土对路基稳定性的影响有所不同；不同等级的公路对路基的稳定性、耐久性要求也应有所区别。

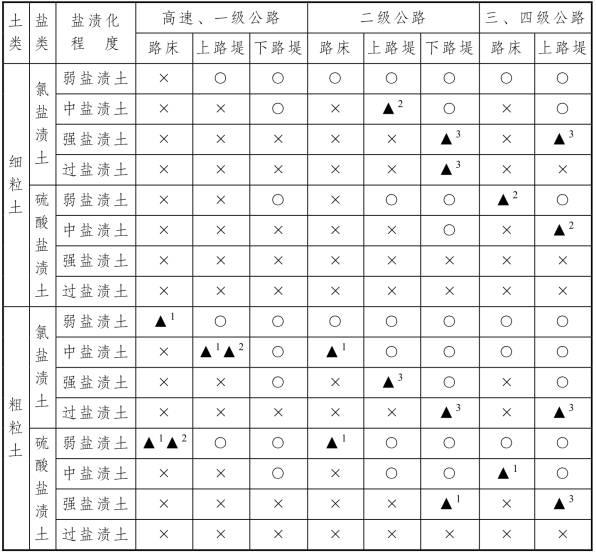

表2.14　盐渍土用作路基填料的可用性

pagenumber_ebook=67,pagenumber_book=61

注：表中○——可用；
×——不可用；
▲1——除细粒土质砂（砾）以外的粗粒土可用；
▲2——地表无长期集水、地下水位在3 m以下的路段可用；
▲3——过干旱地区经论证可用。

因此，盐渍土用作路基填料的可用性，按氯盐及亚氯盐渍土、硫酸盐及亚硫酸盐渍土不同含盐性质以及不同公路等级、不同层位、不同土质类型分别进行控制。设计时需对以下情况的填料含盐量进行从严控制：① 高等级公路路床范围的填土；② 硫酸盐和亚硫酸盐渍土；③ 隔断层以上粉质土、黏质土填料；④ 受毛细水或地下水影响。

当既有路基填料换填受到限制时，可在原填料中掺入加固剂处治。加固剂的类型、成分和掺入剂量可根据填料土质通过试验确定。加固剂的种类很多，其不同的物理性质和化学组成成分决定了不同的类别、特点和固化方法，使用时，可根据路用土质与加固剂的成分、类型通过试验选用效果最佳的。化学处理硫酸盐溃土，可使土中易溶盐成分和性质发生变化，减轻盐胀，常用的化学掺加剂有 CaCl2、BaCl2。为了使化学处理过的盐渍土不受下层水分和盐分的影响，其底部应设置隔离层。

4.路基边坡

应根据公路等级、盐渍化程度、地下水位埋深、地表排水条件、筑路材料等，因地制宜，选用隔断层路堤、沙砾路堤、风积砂路堤等结构形式。盐渍土路堤边坡坡率，应根据填筑材料的土质和盐渍化程度，按表2.15确定。

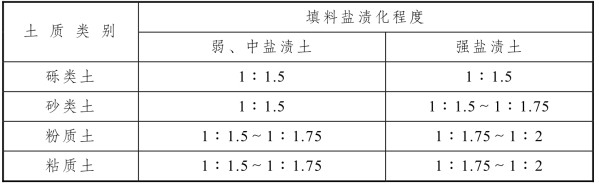

表2.15　盐渍土地区路堤边坡坡率

pagenumber_ebook=68,pagenumber_book=62

盐渍土路基边坡坡度，应根据土的类别和盐渍化程度确定。受水淹的路堤边坡宜采用1∶2～1∶3。

5.路基处理

地下水埋深较浅、毛细水上升较高或易受地表水影响的路段，应在路基内部设置隔断层，降低路基高度，防止路基产生次生盐渍化。隔断层设计应符合下列要求：

（1）隔断层的设置层位应高出地表或地表长期积水位 0.2 m 以上，并满足最大冻深的要求。新建高速公路、一级公路路基隔断层宜设置在路床之下。

（2）隔断层的路拱横坡不应小于2%，最大横坡不应超过5%。

（3）隔断层材料应遵循因地制宜、就地取材的原则选用。高速公路、一级公路宜采用透水性好的砾（碎）石做隔断层，厚度宜为 0.3～0.5 m，最大粒径应小于 50 mm，粉黏粒含量应小于 5%。二级及以下公路可选用复合土工布做隔断层。

为抑制盐渍土地区路基病害时，路基必须要有一定的路基高度。但单纯采用提高路基的方法来保证路基的稳定性，将会造成路基高度较高，占地多、土方大。在路基中设置隔断层，可阻断毛细水上升带来的路基盐渍化，能有效降低路基高度，防治盐渍土路基病害。因此，设置隔断层是盐渍土地区降低路基高度的有效措施。

路线通过中强盐渍土，特别是硫酸盐渍土地段，受地面水或地下毛细水影响的路基，高程受限制的挖方路堑或被利用的既有路基含盐量超限路段，路基处理时宜考虑以隔断层配合其他措施综合治理。

隔断层按其材料的透水性可分为透水与不透水隔断层。透水隔断层材料为砾（碎）石、沙砾、砂，不透水隔断层材料为土工合成材料（土工膜、复合土工膜、防排水板等）、沥青砂。土工膜隔断层虽然具有较好的隔水、隔盐、施工简便的特点，但不利于路基中水气逸散，膜下易形成水分和盐分聚积，易使膜下土层软化，造成路基新的不均匀变形。为防止膜下水分和盐分聚积，土工合成材料隔断层需选用复合土工膜（两布一膜）、复合防排水板等。隔断层所用材料应按照因地制宜、就地取材的原则，经过技术经济论证后选用。

隔断层位置设置不当，往往达不到预定的目标或不经济。为保证路床填土质量及稳定性，新建高速公路及一级公路，隔断层一般设置在路面顶以下0.8～1.6 m处，要求与路面层底之间距离应大于当地最大冻土深度，并高出边沟流水位。

1）土工布隔断层

土工布隔断是盐渍土路基隔断处理中最常用的方式。复合土工布隔断层，具有较好的隔水、隔盐和耐久性，施工简便，特别是可大幅度降低路基高度，在盐渍土地区双车道公路的建设中广泛采用，并取得较好的效果。

调研资料表明，盐渍土路基的土工布隔断深度依据气候条件、水文条件、盐渍化程度有一定差异性。隔断深度在0.8～1.2 m 范围内，隔断层上填筑非盐的透水性材料，土类分为砾石土和风积沙。

2）砾石隔断层

新疆砾石隔断层主要应用于盐渍土地区高速公路、一级公路。采用透水性的砾（碎）石作隔断层，厚度宜为0.3～0.5 m，选用的砾石级配最大粒径小于 50 mm，粉黏粒含量小于 5%。砾石隔断层顶部加铺透水土工布作为反滤层。隔断层设置深度为 1.4～1.6 m，距离路面顶部满足冻深要求。

新疆主要应用工程：G045 线奎屯—赛里木湖一级公路、G045 线乌鲁木齐—奎屯高速公路、G314线和硕—库尔勒一级公路、G314线小草湖—托克逊一级公路等。运营后，使用状况良好。

3）风积沙隔断层

采用风积沙或河沙作填料或隔断时，须考虑其无黏聚性的特点，选择土或沙砾等材料包边。如果不包边，边坡应放缓至1∶2～1∶3，保持边坡稳定。

6.路基排水

盐渍土路基排水设计应采取防、排、疏相结合的综合措施，设置完善的排水系统，处理好与公路盐渍土病害防治、路面排水和桥涵排水设施的衔接配合，并与农田排灌系统相协调。

（1）地表水丰富、水文地质条件较差的路段，路基两侧宜设置护坡道。护坡道宽度不宜小于2 m，横坡不应小于路肩横坡。

（2）地下水位较高或公路旁有农田排、灌水渠的路段，可在路基一侧或两侧设排（截）水沟，以降低地下水位或截阻农田排灌水，排（截）水沟距路基坡脚不应小于 2 m。有条件时可设置排碱渠，排碱沟渠与路堤坡脚之间的距离不应小于5 m，沟深应低于地表以下不小于1.0 m。

（3）地表排水困难的路段，在占地容许的情况下可设置蒸发池，蒸发池边缘与路基坡脚之间距离宜大于10 m。

盐渍土地区路基排水主要考虑排除地表积水和降低、拦截地下水。做好路基排水设计非常重要，必须根据沿线地质、水文情况，设置必要的地面排水、地下排水设施，配合自然河流、农田灌溉渠，形成良好的排水系统。设置排水沟、截水沟、边沟、蒸发池等，将地表水疏引、排除至路基范围以外。地下水应采取隔断、疏干、降低等措施，以达到地下水不影响路基的稳定。

盐渍土严重的区域一般地势低平，地表及地下水排泄不畅、流速缓滞，易汇集在路基坡脚影响路基。盐渍土地区的公路排水主要采用深挖边沟（排水沟）、排碱渠、蒸发池、设置排水垫层等措施。结合盐渍土处理方案为减少地表水影响和增加路基的稳定性，采取反压护坡道的形式也较为常见。

7.改建设计

应详细调查原有公路的使用状况，划分沿线盐渍土路段及其病害程度。对原有路基土质的含水量、密实度、含盐性质、含盐量及其路侧地表排水、地下水变化等情况，应按《盐渍土地区公路设计与施工指南》的勘察要求调查试验，分析病害成因并对原有公路做出评价。

改建工程中，对原有公路的利用或舍弃，应视公路等级、原路状况、占地、环保等进行技术经济方案比选、论证后确定。一般原则：修建高速公路、一级公路宜另辟新线，必须占用原有公路的路段，一般只利用其线位；改建为二级公路或三、四级公路，应尽量利用原有公路的线位和路基路面及桥涵等可用资源，采取合理措施提高其强度和稳定性。

改建工程中利用原有公路的路段，应尽可能避免挖除原有路面。当改建设计的路基标高受到限制时，或原有路面下土基中硫酸钠含量超过1.2% 以上，或路基含水量高、密实度严重不足的路段，应对原有路面采取必要的挖除或翻修处理，以保证改建设计质量。一般路段不应挖除老路，宜尽量利用原有路面作为新建路面的垫层或隔断层的一部分。

改建拓宽路段，路基加宽应充分考虑原有公路的线形、路基高度、桥涵及防护构造物状况，分段采用一侧或两侧加宽措施。加宽处新老路基应很好衔接，防止产生不均匀沉陷。开挖台阶后按表2.14填土要求分层填筑。

8.干涸盐湖地段路基设计

（1）干涸盐湖地段路基设计应查明盐湖形成条件、干涸过程、含盐特征、岩盐种类、物理化学和工程性质、地下卤水位等情况。

（2）干涸盐湖地段填筑路堤，可利用岩盐作为填料。三、四级公路，可采用低路堤，路堤高度不宜小于 0.3 m，路基宽度宜在标准断面的基础上每侧加宽 0.2 m，路堤边坡坡率宜采用1∶1.75～1∶3。

（3）当盐湖地表下有饱和盐水时，宜采用设有排水沟及护坡道的路基横断面。护坡道宽度应大于2 m。

（4）有溶洞、溶塘、溶沟等不良地段，应换填沙砾、风积沙、片卵石或盐盖等材料。
