BACnet标准及楼宇自控网络技术
【摘要】：每一种不同的控制网络组成的系统都形成一个控制域。图14-11 优化的楼宇自控网络模式图14-12 以IP网络作为连接各个异构网络的公共平台进一步讲，BAS中的自控网络可采用普通以太网、工业以太网或实时以太网，如图14-13所示。基于普通以太网的控制网络，所采用的技术相对成熟，已经有了一些应用实例，但其应用范围要受到实时性要求的限制。
前面已经讨论了当控制网络通过网关挂接不同的异构系统之后，系统的复杂程度大幅度提高，使设计难度增加、工程实施难度加大、成本提高、系统调试难度加大、后期的维护保养工作复杂、后期维修的难度都大幅度提高。
以太网采用了TCP／IP，采用TCP／IP的网络又称为IP网络，如果采用IP网络作为连接各个异构网络的公共平台，BAS的开放性会大幅度提高，生产厂商可以在非IP网络的异构网络之间的网关产品开发投入较小的精力，在异构网络和IP网络之间网关产品开发投入更多的精力，提高BAS关键设备的通用性和性价比。一个优化的楼宇自控网络模式如图14-11所示。
在优化的楼宇自控网络模式中，异构网络系统1、异构网络系统2…指的是由不同的控制网络组成的控制系统，也可以理解为不同的控制网络，如CAN总线、ModBus、EIB、PROFIBUS和C-BUS、MS／TP总线、LonWorks网络等。每一种不同的控制网络组成的系统都形成一个控制域。中央监控系统挂接在IP管理网络上，在接入Internet后，可以实现远程监控。
也可以用图14-12表示这种以IP网络作为连接各个异构网络的公共平台的关系。
如果采用优化的楼宇自控网络模式，BAS甚至工控系统中的网关设备都可以标准化。

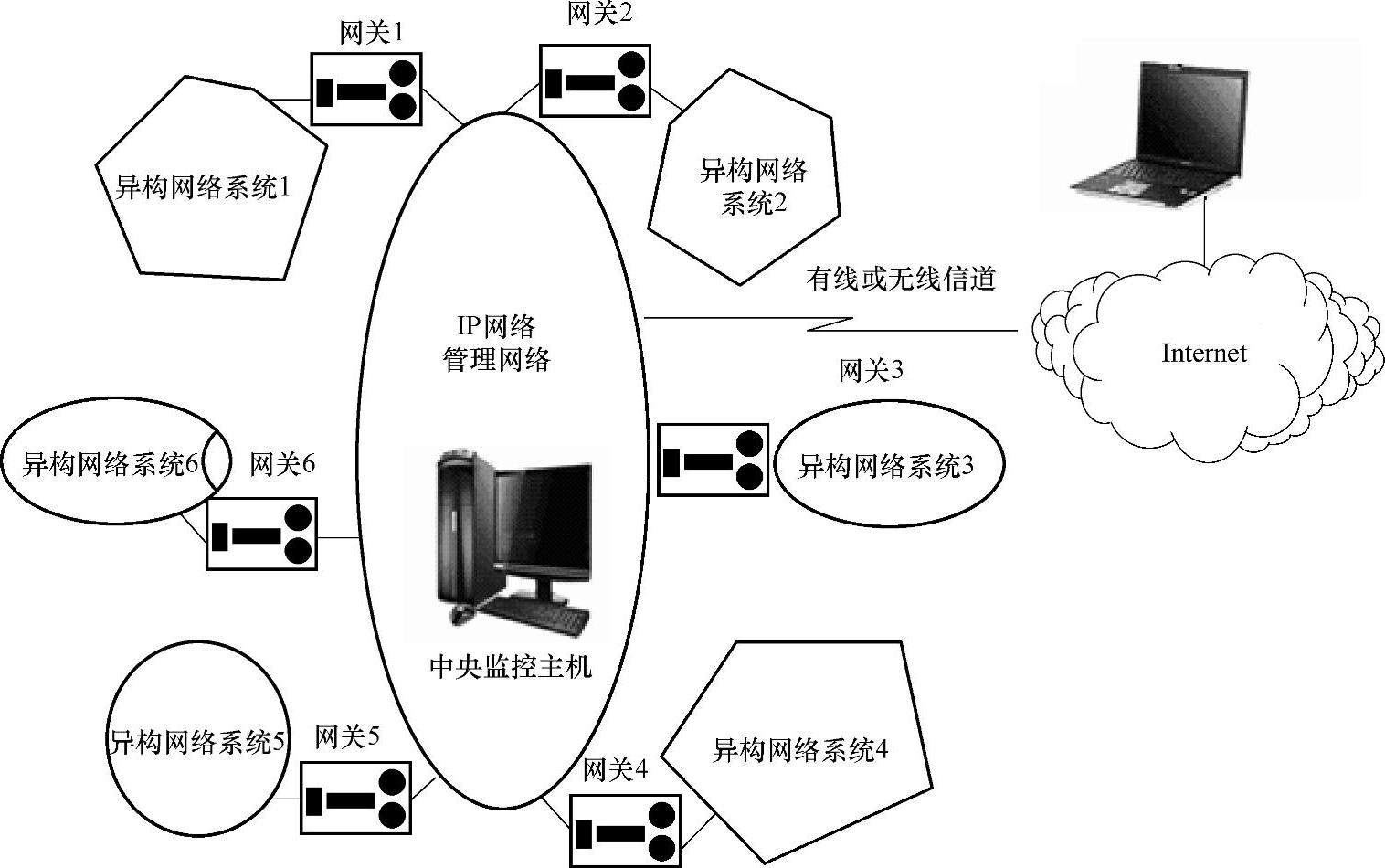

图14-11 优化的楼宇自控网络模式

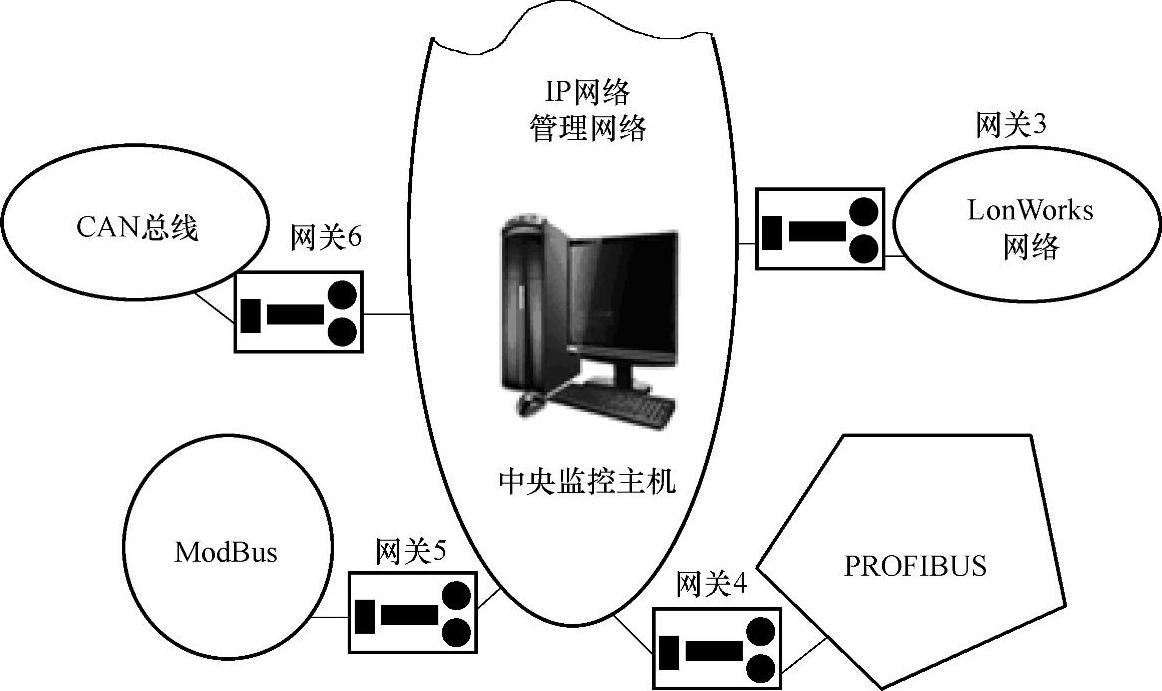

图14-12 以IP网络作为连接各个异构网络的公共平台
进一步讲，BAS中的自控网络可采用普通以太网（用来组建小规模的BAS）、工业以太网或实时以太网，如图14-13所示。图14-13中的各个工业以太网与普通的IP网络的异构程度相对于其他的控制网络要低得多，将这些网络接入IP网络，使用一定的适配器或简易的网关就可以完成，而且这样结构组建的系统从一个整体的连通域来讲，系统的各个子系统互联的无缝隙程度、整体的控制性能都较高。
如果控制系统对控制的实时性要求并不是很高，就可以使用普通以太网，加上在控制网络设计之初就注意有效配置网络负荷，使得基于普通以太网通信技术的控制网络，也可以满足一些对实时性要求不那么高的监控系统的需求，如BAS等。
基于普通以太网技术的控制网络，在控制领域可以充分发挥出普通以太网所具有的技术成熟、软硬件丰富、性价比高等优势。基于普通以太网的控制网络，所采用的技术相对成熟，已经有了一些应用实例，但其应用范围要受到实时性要求的限制。

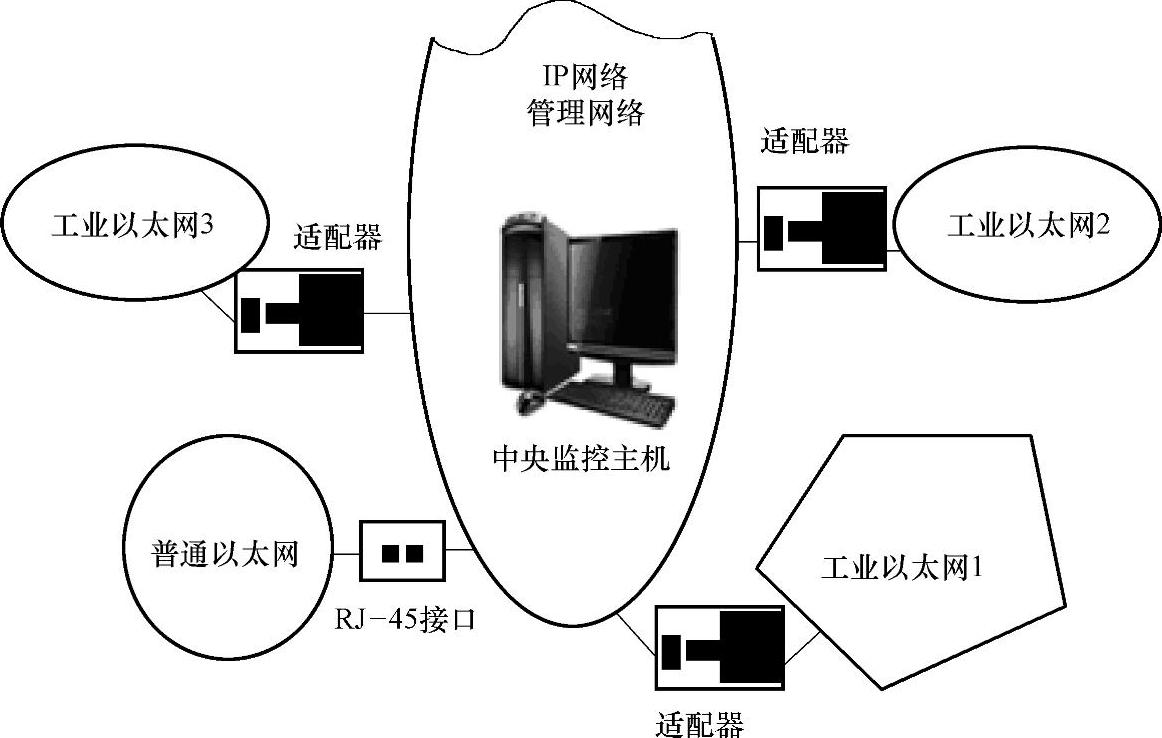

图14-13 所有控制网均采用以太网+工业以太网的BAS
