有两大类结构的BAS:一类是使用层级结构的BAS;还有一类是使用通透以太网的BAS。实质上,如果将直接挂接智能控制器的以太网视为控制网络,则后一类结构也隶属于前一类结构。但情况复杂在:管理网络一般情况下就是普通的使用IEEE 802.3标准和CSMA/CD媒体访问控制方法的以太网,多数情况下,还使用半双工模式工作。而处于控制层级的以太网,选用和管理网络一样的以太网仅仅是一种应用情况,多数情况下,选用的以太网是指工业以太网或实时以太网的某一种,如前所述,选用100Mbit/s的标准以太网并设置在全双工模式下构建小规模的BAS也是一种较好的方案。如果采用千兆位以太网作为控制层网络,构建较大规模的BAS也是一种很好的架构,千兆位以太网一般均工作在全双工状态,但现在将千兆位以太网应用在BAS的情况很少见。
如果楼宇自控网络采用现场总线,则要配套选用合适的网络控制器,完成控制总线和管理网络的互联。
在BAS的控制网络层级,还可以选取不同的工业以太网或实时以太网作为控制网络。
工业以太网和实时以太网与使用IEEE 802.3标准及CSMA/CD媒体访问控制方法的普通以太网是不同的网络,因为每一种工业以太网或实时以太网都有自己特定的协议栈,以EtherNet/IP网络、PROFINET网络为例,这两种网络都是实时以太网,EtherNet/IP网络在IEC发布的实时以太网系列PAS文件中的IEC/PAS标准号是IEC/PAS 62413。

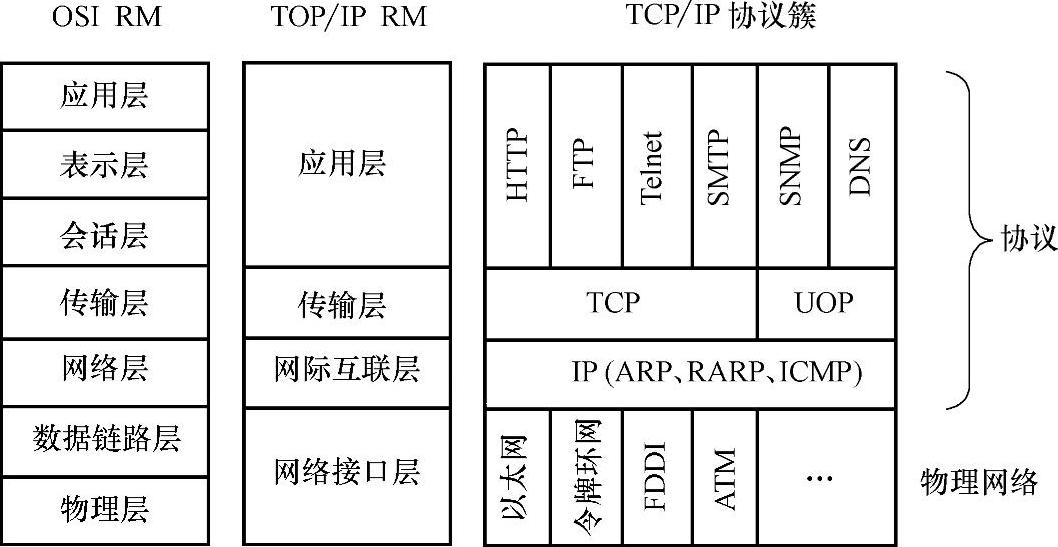

TCP/IP体系结构及对应的协议与物理网络如图14-6所示。
图14-6 TCP/IP体系结构及对应的协议与物理网络
将EtherNet/IP通信协议模型、EtherNet/IP协议栈结构同TCP/IP体系结构及对应的协议与物理网络进行比较可看到,但是在协议栈,EtherNet/IP的协议栈或体系结构基于TCP/IP体系结构,对应层级及不同的协议模块进行了重新定义,EtherNet/IP协议簇中的多数协议与TCP/IP协议簇中的协议是相同的。
通过以上的对比分析可看到,普通的以太网比如10Base-T、100Base-T网络还不能简单地直接同实时以太网互联,但普通以太网与实时以太网之间互联和普通以太网与其他控制网络互联的情况相比,异构程度低得多。进行网络融合的难度小得多。再说,普通以太网的通信接口是普通RJ-45接口,实时以太网也使用RJ-45接口,但要求能够适应苛刻的工业生产现场环境的使用。
