DeltaORCA系列产品与应用
【摘要】：ORCA系统可根据用户需求制定最佳解决方案，使系统具有较高的灵活性、强大的功能和较高的性价比。项目中Delta的ORCA BAS采用BACnet协议成功集成的子系统及设备见表13-1。
1.ORCA系列产品
Delta的ORCA（开放实时控制结构）BAS包括BAS的控制器系列产品和中央监控主机的监测控制管理软件ORCAview，产品体现了BACnet的互操作性。中央监控主机的监测控制管理软件也叫操作员工作站软件ORCAview。ORCAview操作员工作站软件，将暖通空调、照明和门禁系统集成于一体。
ORCA系统可根据用户需求制定最佳解决方案，使系统具有较高的灵活性、强大的功能和较高的性价比。使用Delta工作站软件可以为用户提供集管理、编程、调试和监控于一体的设备操作和管理，使用图形模块化的编程软件进行控制器控制程序的编写和中央监控主机的操作界面设计编程。
ORCA系统包括：ORCAview操作／监控软件；ORCAweb互联网监控软件；对暖通空调进行控制的系统管理器、系统控制器、应用控制器、网络传感器／温控器；远程扩展模块；门禁管理、门禁控制器；各种回路的照明控制器等。
2.某国际机场航站楼BAS
某国际机场航站楼BAS系统是应用BACnet标准的典型案例，监控点数在15000左右，属于大规模的BAS，使用了近600台Delta控制器。在主干网中运行多种协议，包括BACnet Ethernet、BACnet IP和HTTP。
该国际机场的建筑面积庞大，受控设备种类多、数量大、分布复杂，BA系统规模大，楼宇自控网络采用层级结构。BAS使得机场航站楼严格按照航班计划明确所有空调系统的工作，只要有航班、有旅客，航站楼的设备就要运转；还要考虑到该航站楼BAS的日后扩展。
航站楼BAS与航班信息、灯光照明进行了系统集成；系统与冷机、锅炉变频器、绿化喷淋系统也进行了设备集成。项目中Delta的ORCA BAS采用BACnet协议成功集成的子系统及设备见表13-1。

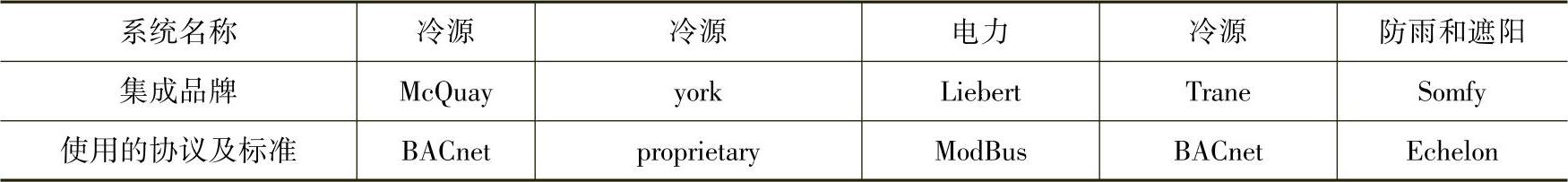

表13-1 采用BACnet协议成功集成的子系统及设备
3.可以与ORCA系统产品实现互操作的系统
所有使用BACnet协议的产品都能与ORCA系统产品实现互操作，包括Native BACnet和Gate-way BACnet两种。艾顿、奥莱斯等BACnet应用系统，以及York McQuay、Trane制冷设备通过其BACnet接口，可以和ORCA系统产品实现互操作。
4.说明
（1）Native BACnet
1）各层网络上挂接的设备均为BACnet设备。
2）所有BACnet设备制造商均可将他们的设备接入网络的任何一个层级并且能够实现正常的通信。
（2）Gateway BACnet
1）接口通常只支持有限数量的信息点。
2）网关下挂的设备是由各个不同制造商私有协议支持的。
3）通过网关（Gateway BACnet）连接两个异构系统，网关下挂的设备实际仍然采用的是私有通信协议，只是通过网关翻译成BACnet协议，并非真正的BACnet产品，不同厂家的控制器之间很难实现互操作；而BACnet产品使用的通信协议就是BACnet，任何一个厂家的BACnet控制设备只要进入网络，便立刻可以识别并协同工作，真正实现了互操作。
