IP网关的实现与配置

2023-08-30 理论教育版权反馈

【摘要】：一个ModBus转BACnet／IP网关接在一个BAS的管理网络和ModBus控制总线之间，将一个由ModBus现场总线组织起来的一个监控子系统和BAS的中央管理工作站所在的管理网络连接起来。系统中接入的网关实现了ModBus RTU到BACnet／IP网络的互联，该BACnet网关向下提供1个RS-485／ModBus RTU接口，可连接多台ModBus从设备，通信速率为2400～57600bit／s，通信距离可达1000m。

一个ModBus转BACnet／IP网关接在一个BAS的管理网络和ModBus控制总线之间，将一个由ModBus现场总线组织起来的一个监控子系统和BAS的中央管理工作站所在的管理网络连接起来。

1.网关结构

网关结构如图12-5所示。

系统中接入的网关实现了ModBus RTU（Master）到BACnet／IP网络的互联，该BACnet网关向下提供1个RS-485／ModBus RTU接口，可连接多台ModBus从设备，通信速率为2400～57600bit／s，通信距离可达1000m。该网关向上提供1个以太网RJ-45接口，支持BACnet／IP标准协议，数据传输速率为10Mbit／s。

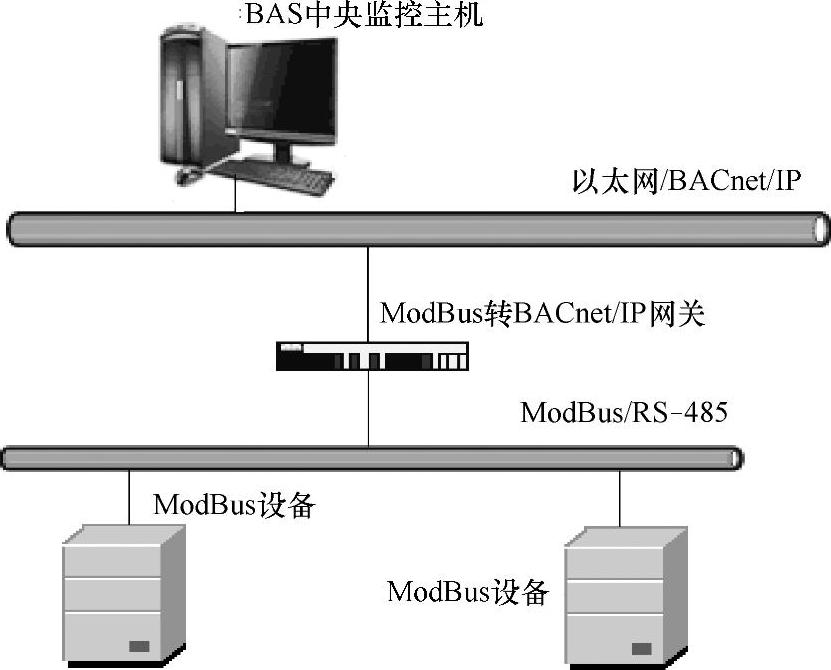

图12-5 网关结构

网关内部可采用多种不同的编程语言进行编程，实现算术运算、逻辑与运算、判断循环语句等，网关内部支持报警功能和时间表功能，可内置用户高级策略；支持从BACnet到ModBus的读写功能；采用32为ARM7设计，内置嵌入式操作系统，运行速度快；采用工业化设计，在恶劣环境中也能正常工作。

2.技术性能特点

1）实现从ModBus RTU主（Master）到BACnet／IP网络的互联。

2）向下提供1个RS-485／ModBus RTU接口，可连接32台ModBus从（Slave）设备，支持的数据传输速率为2400～57600bit／s，通信距离可达1000m。

3）向上提供1个以太网接口，支持BACnet／IP标准，传输速率为10Mbit／s。网关内部支持300个网络变量，不限类型。

4）内部软件实现算术运算、逻辑运算和判断循环语句等功能。

5）支持从BACnet到ModBus的读写功能。

6）采用32位ARM7设计，内置嵌入式操作系统，运行速度快。

7）可工作于条件较为恶劣的工业生产环境。
