METASYS BAS具有较好的开放性，它是一个集中管理、分散控制系统。METASYS系统具备较强的联网能力，可以与其他愿意开放其通信协议的产品或系统实现联网，因而可以实现不同异构子系统的协调联动。

1.METASYS系统架构

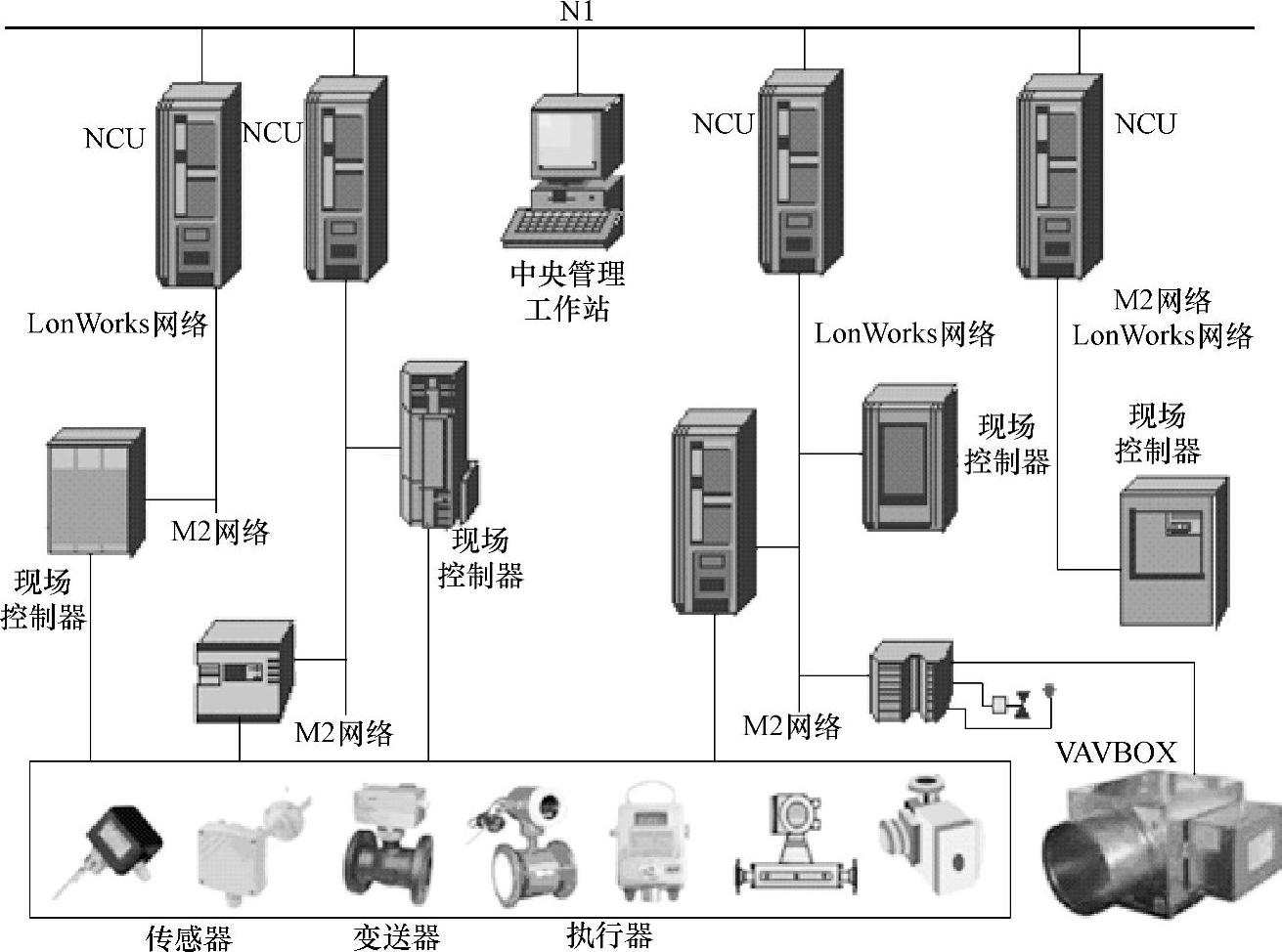

METASYS BAS的结构如图10-47所示。

图10-47中的N1网络是管理网络，N2网络是控制网络，NCU是网络控制器，用来连接N1网络和N2网络。

2.通信协议和网络体系

METASYS BAS的通信网络架构是一个二层级的结构，N1网络是第一层高速网络，这里是基于TCP／IP的以太网，第二层网络是LonWorks控制总线，遵从LonTalk通信协议，两层网络之间通过NCU实现互联。

N1网络是以太网，在应用中还可以接成使用IEEE 802.3标准的10（100）Base-T网络，也可以接成分别遵从IEEE 802.4标准和IEEE 802.5标准的令牌总线和令牌环以太网，拓扑结构可为星形、总线型或混合型。在三种结构中，星形结构适用于NCM与OWS操作站位置较远的系统，总线型结构适用于NCM与OWS操作站位置较近的系统，而混合型结构适用于NCM与OWS操作站位置有远有近的系统。

N1网可以使用同轴电缆、双绞线、光纤或它们的组合。NCU和操作站可以直接支持同轴电缆，并可方便地加上适配器连接光纤回路。每段N1网的最长距离取决于所采用的媒质及网络上节点的数量。

图10-47 METASYS BAS的结构

3.控制器及编程软件

（1）网络控制器和现场控制器

网络控制器（NCU）是连接管理层N1网络和N2控制网络的一个核心设备，可以通过编制程序实现较复杂的功能，可以协调通信网络中各独立的DDC，为它们提供报警监视和综合控制功能。NCU可脱离任何上位机（如个人电脑），独立承担控制及通信功能。

NCU上备有多种标准通信接口，如标准RS-232串行总线接口，可连接笔记本计算机和打印机；第二个接口是手提网络终端接口，网络终端像操作站一样，能够存取网络中的所有信息；第三个接口可用于调制解调器，用于远程监视或打印。

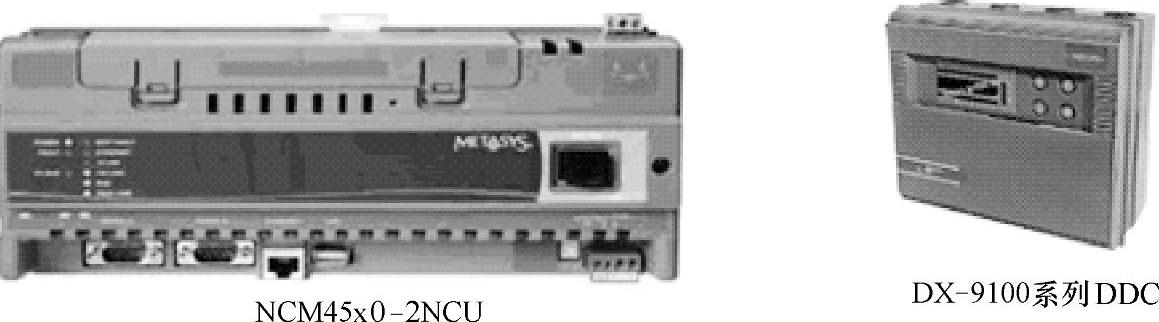

系统中的NCU网络控制器如图10-48所示。

图10-48 系统中的NCU和DDC

目前最常用的DX-9100控制器是一个模块化、可扩展、在现场具有显示及操作能力的控制器。它的基本配置为8AI、8DI、2AO及6DO，共为24点，根据现场需要可增加各类型点的扩展模块，最多可扩展64个点。

（2）DDC编程软件

METASYS系统的DDC控制程序采用图形模块化的编程语言，通过图形化编程语言，实现各种复杂的高级算法及协调控制。METASYS的图形化编程语言以画流程图的方式进行编程，直观、易懂、方便修改。

METASYS系统为用户提供各种典型应用及控制的DDC图形化控制程序，用户可以直接使用，在应用环境不同的情况下，可以修改这些原始的DDC控制程序使之应用在新的环境下。

METASYS系统中，所有DDC控制程序，均可由操作站直接下载到DDC，用户可以从操作站上很方便地修改DDC的现场控制程序，并将修改结果再下载到DDC中。

用户通过操作站对系统数据所进行的任何增减及参数的修改，均直接存储于网络控制器中，系统的运行并不依赖于操作站。为防止现场数据（存储于NCU中）的丢失或损坏，从操作站可实现数据的回传。回传数据保存在操作站硬盘中，作为备份数据。

METASYS操作站能够直接利用大量的外部图像资源，并加以应用。METASYS操作站使用了画面生动的管理界面软件。
