施耐德TAC Vista BAS的一个工作界面如图10-43所示。

图10-43 TAC Vista系统的一个工作界面

1.TAC BAS架构

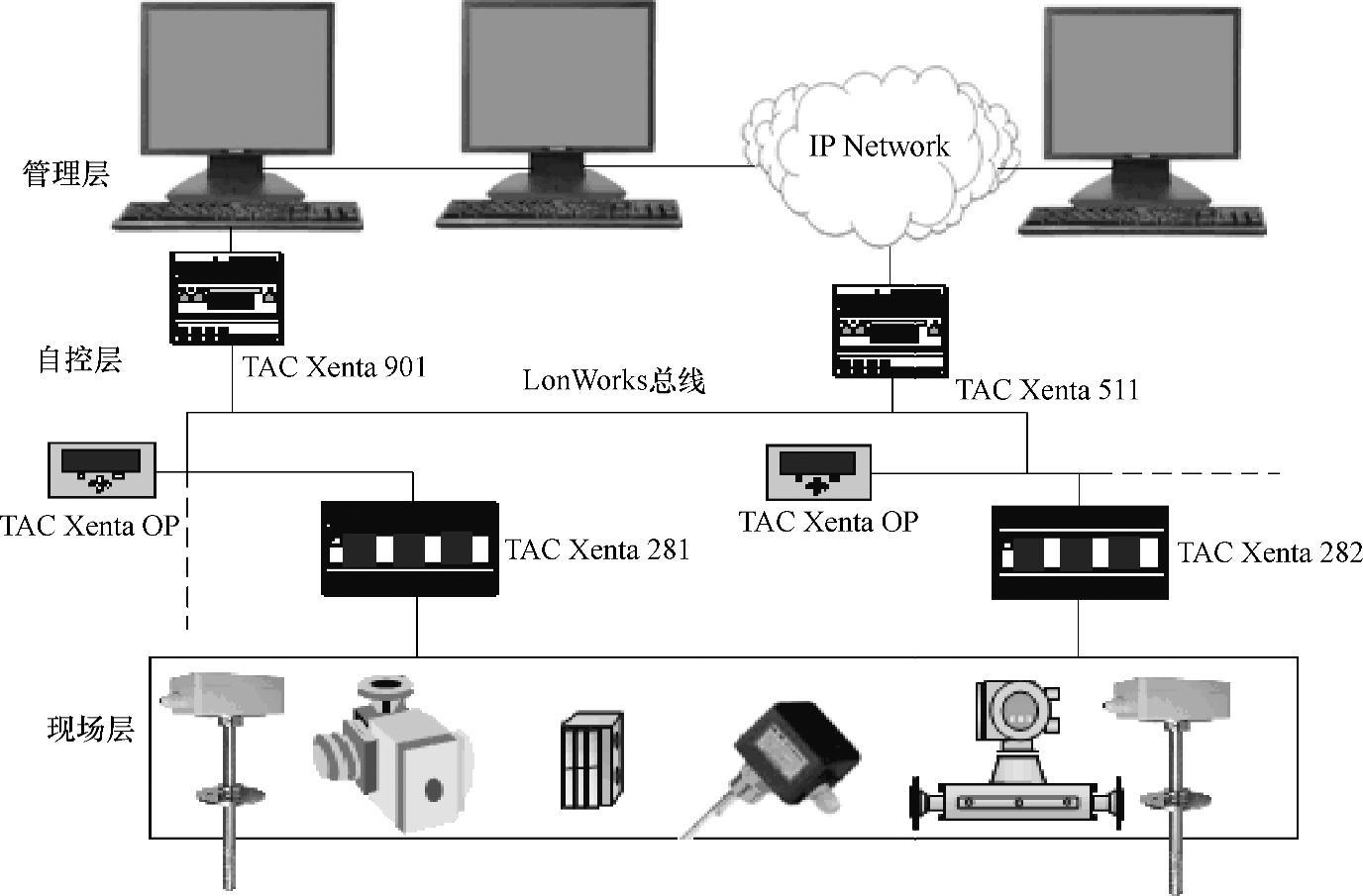

施耐德TAC Vista系统是基于开放的LonWorks技术的BAS，控制网络使用LonWorks网络，通过LonWorks路由器把分布在不同建筑内和不同楼层的DDC便捷地连接起来。一个施耐德TAC BAS的架构如图10-44所示。

图10-44 施耐德TAC BAS的架构

TAC Xenta OP是一个小型的操作终端，通过面板与DDC连接。使用TAC Xenta OP，可以读取被监控点的状态。TAC Xenta控制器可以有不同的配置：可以独立运行；可以和小型的操作终端TAC Xenta OP组成小型网络系统。

控制器、OP和其他设备与合适的适配器组成一个完整的网络系统，连接至TAC Vista中央管理工作站系统。

系统结构中较为细致的组件连接关系如图10-45所示。

图10-45 细致的组件连接关系

2.控制器及编程软件

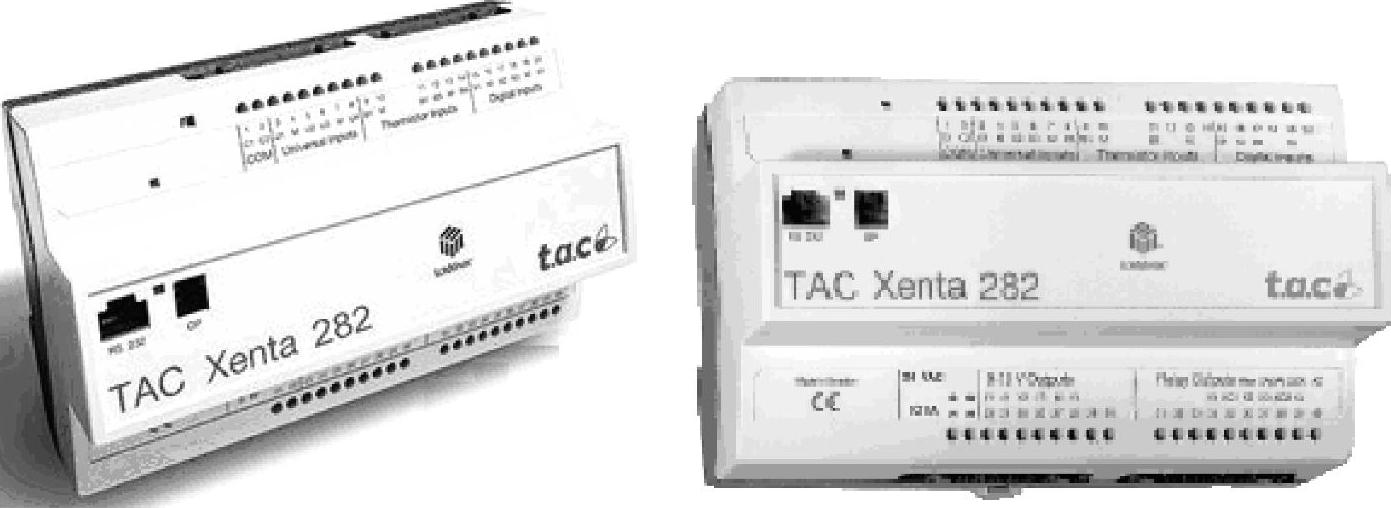

施耐德TAC BAS中的DDC是TAC Xenta系列控制器。TAC Xenta系列DDC对现场数据（开关量、模拟量）进行采集和处理。两款TAC Xenta DDC如图10-46所示。

图10-46 两款TAC Xenta DDC

TAC Menta是TAC Xenta控制器的编程软件工具。TAC Xenta也是一个图形模块化的编程软件，在其软件功能模块库中有多种不同功能的图形模块，作为控制程序的基础单元，使用TAC Xenta编制TAC XentaDDC的控制程序简洁灵活。

TAC Menta是面向对象的DDC编程软件。

3.TAC Vista系统中央管理工作站平台的管理软件

（1）TAC Vista系统的中央管理工作站管理软件基本软件包

TAC Vista系统的中央管理工作站管理软件TAC Vista V3.2 User Package（基本软件包）主要功能：

1）基本功能：用于基本的监控操作，如彩色图形监测、报警处理和时间程序控制；

2）网络：在系统多于1个工作站时，用于网络配置；

3）趋势记录：生成并显示数据趋势记录（以表格形式）；

4）趋势图显示：为趋势记录数据生成图表。

（2）TAC Vista系统的中央管理工作站管理软件可选件

TAC中央管理工作站管理软件可选件（TAC Vista V3.2 Manager Package）主要功能：

1）记录发生器：用于客户化的记录生成；

2）能源管理：用于能量使用和预算的管理；

3）历史记录：存储TAC Vista中的系统事件和报警时间。

（3）TAC Vista V3.2 Professional Package

TAC Vista系统的中央管理工作站管理软件还包括TAC Vista V3.2 Professional Package软件包，主要包括以下一些功能组件：

1）彩色图形编辑器：生成并编辑系统彩色图形；

2）IPCL编辑器：编辑ICPL，ICPL是TAC RPU系列控制器所使用的一种编程语言；

3）数据库生成器：将应用程序转换为文本文件，以便于编辑和输入至TAC Vista数据库。

（4）中央站编程软件和通信软件

TAC Vista系统的中央管理工作站的编程软件是TAC V3.2 TAC Menta，TAC中央站通信软件是LonWorks。

4.通信协议和网络体系

TAC Vista系统的通信网络是一个两个层级的架构：管理层网络是以太网，控制层网络是LonWorks网络，LonTalk为通信协议。

TAC Xenta控制器采用非屏蔽双绞线接入LonWorks TP／FT-10网络，网络通信速率为78kbit／s。TP／FT-10是自由拓扑双绞线信道网络，设备可以用双绞线线缆连接，每个网段的电缆最大长度有限制：在自由拓扑下最大电缆长度为500m，在总线拓扑下最大电缆长度为2200m。

现场使用的TAC Xenta OP操作终端可以连接至TAC Xenta DDC。TAC Xenta OP操作终端带有显示器和按键，用于现场读取控制器数据或改变参数设置。TAC Xenta OP操作终端可以搭扣在TAC Xenta控制器上，也可安装在控制柜前面或作为便携式终端使用。

采用TP／FT-10网络时，每个TAC网段可以包含60个网络节点或30台控制器，通信速率为78kbit／s，总线长度可达到2700m。可以使用一个延伸器连接两个TAC网段来扩展系统容量，使每条总线可以达到60台控制器，每台工作站可以有4个LonTalk适配器以支持4条总线和240台控制器。

采用双绞线并用总线拓扑的TP／XF-1250主干网络时，每条总线可以通过路由器连接到通信速率为1.25Mbit／s的LonWorks主干上，路由器的数量可以达到63个，整个网络可以达到400台控制器，主干通过LonTalk适配器连接到工作站上。

在TAC Vista系统的通信网络中，也可以组建虚拟子网、工作组及域来进行网络优化配置。LonWorks控制网络的控制器设置位置紧紧相邻被控对象的附近，减少了布线工作量，节省了人力，降低了成本，提高了工作效率，也十分便于调试与维护。

LonWorks网络通信使用3120神经元芯片，中央处理器是32位、10MHz主频的CPU。为便于不同子系统方便地和BAS进行集成，部分需集成的子系统如变／配电、变频控制、电梯等子系统可提供LonWorks通信接口，不同的子系统可以方便地、通信透明地连接到TAC Vista系统，不需要任何外部网关设备，轻松实现系统集成。

在实际工程当中，不同子系统的通信环境较为复杂，如一些子系统使用BACnet或ModBus等其他一些国际或工业主流标准协议，如果需要集成，TAC Xenta提供LonWorks网关的集成方案，通过TAC Xenta 913网关将BACnet、ModBus或RS-232、RS-485应用系统的数据集成到TAC Vista系统。
