1.单风管VAV空调系统

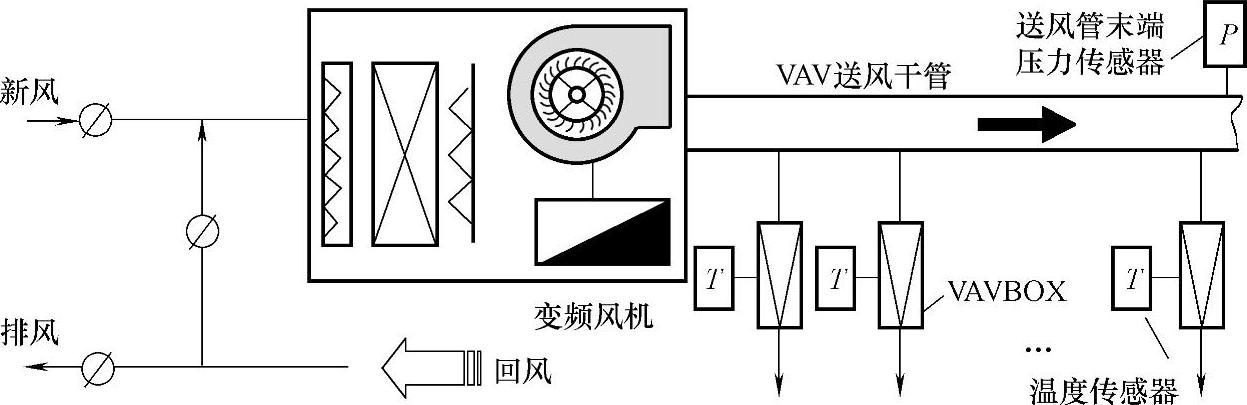

单风管VAV空调系统的结构原理如图10-30所示。

在每个空调房间入口处的送风支管上装置了送风量调节装置，VAV空调机组根据空调系统所有末端用户所需实际总风量通过调节风机转速调节风机风量供给。VAVBOX根据空调区温度的变化调节被控区域的送风量，以维持室内温度的平衡稳定。根据送风风道静压的变化控制变频器驱动的风机转速；根据新风量需求对新风、回风和排风扇进行联动控制，调节新风、回风风量比。

图10-30 单风管VAV空调系统的结构原理

2.单风管再加热VAV空调系统

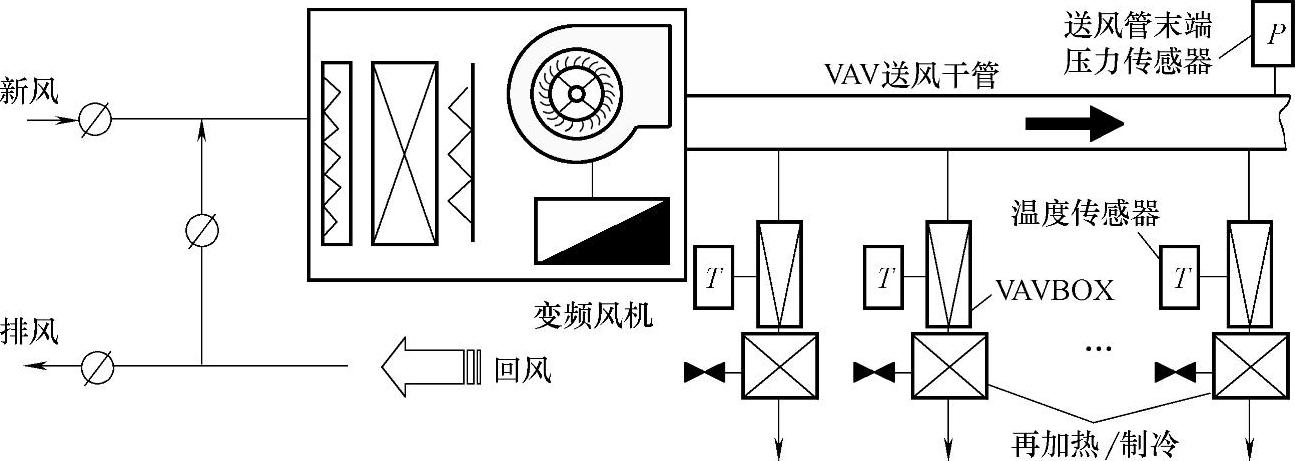

在系统达到最小风量时，通过再热盘管的调节保证空调区温度不致过低或过热。系统工作过程中，如果送风量达到最小值，通过加热盘管的方式对送风温度进行调节，保证空调区的空气调节满足需求。单风管再加热VAV空调系统的控制系统如图10-31所示。

图10-31 单风管再加热VAV空调系统

3.单风管送回风联动的VAV空调系统

单风管送回风联动的VAV空调系统可通过空调区分支风管上的VAVBOX与回风管上的VAVBOX联动控制以调节送风量、回风量之差来实现控制空调区域静压目地。

4.单风管旁通式VAV空调系统

单风管旁通式VAV空调系统工作过程：与室内负荷变化，进入室内的风量减少时，多余的风量通过旁道管口排出，与室内回风返回空调机组。这种工作方式，可满足恒温要求，系统结构较简单。

5.VAV空调系统变风量末端装置与控制

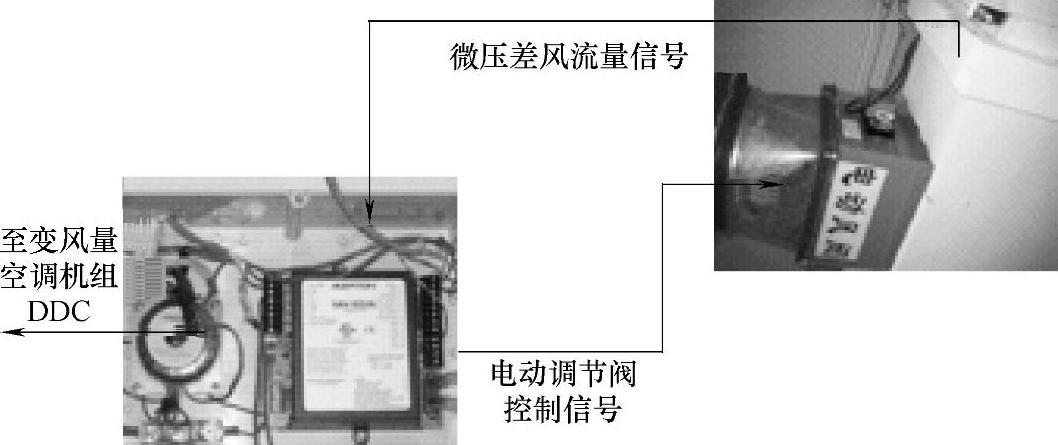

VAV空调系统在运行中，通过特殊的送风装置来调节风量，这类送风装置，即VAVBOX。图10-32所示就是一个VAV空调系统变风量末端装置。

图10-32 VAV空调系统变风量末端装置

VAVBOX一般有以下3种类型：

（1）普通型VAVBOX

普通型VAVBOX主要由温度传感器、湿度传感器、电动风门，风速传感器、控制器等部件构成，通过调节风门来控制空调房间的温度。

温度传感器测出的温度信号送给DDC经过与设定值进行比较，取出偏差送给控制器经过算法处理后输出控制调节电动风门的开启度来调节空调区温度。

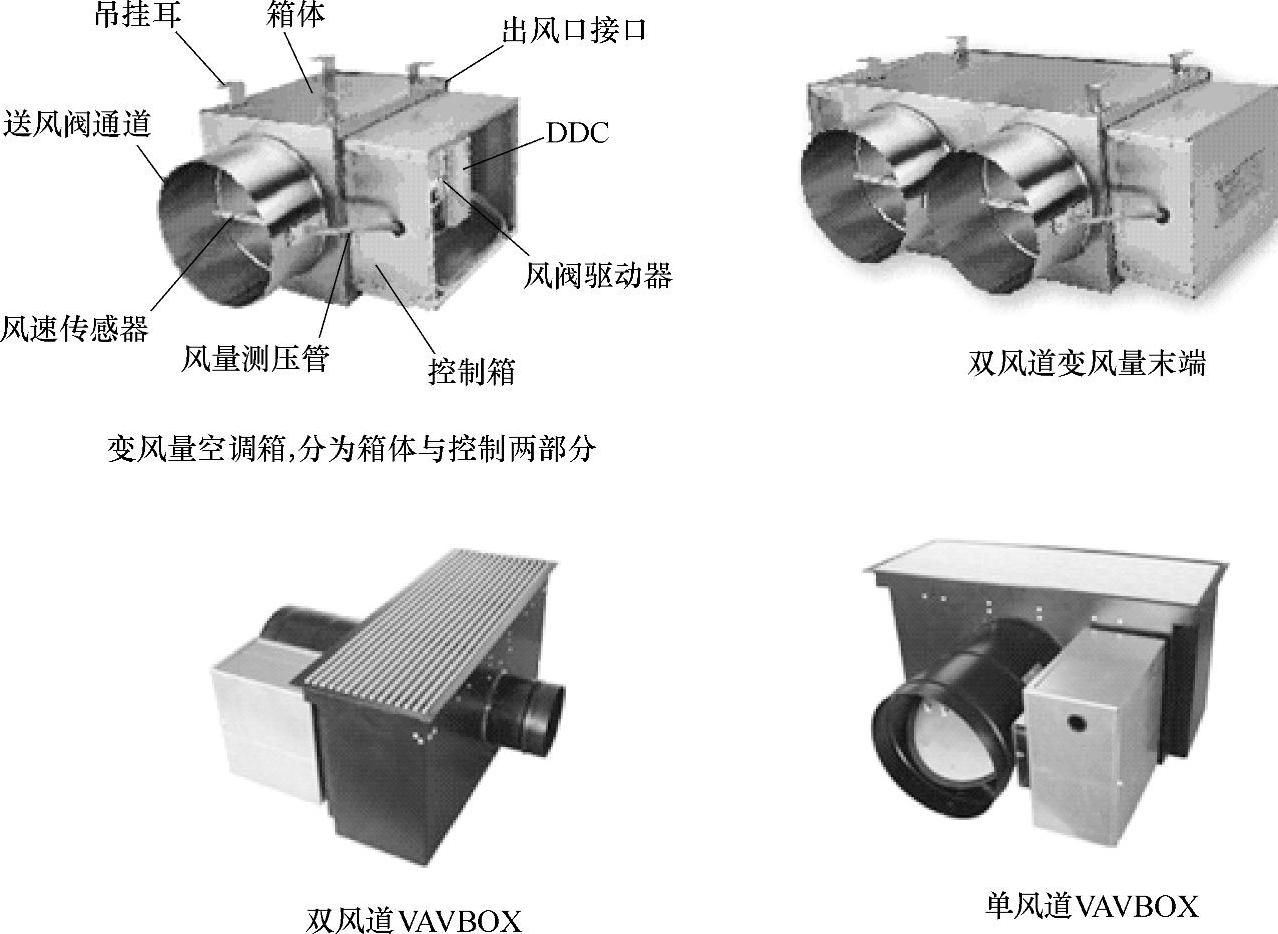

4种普通型VAVBOX外观结构如图10-33所示。

图10-33 4种普通型VAVBOX外观结构

（2）再热型VAVBOX

在普通型VAVBOX的基础上增加了再热（冷）装置，就构成了再热型VAVBOX。在风量统计的范围内，通过调节风门控制空调区温度，在风量调节到最大极限值，但温度仍达不到设定值时，通过DDC将加热器开启，控制风量调节空调房间温度来达到设定值。

（3）风机型VAVBOX

在末端装置中增加了加压风机构成的系统叫风机型VAVBOX。根据加压风机和变风量阀的排列方式可分为串联风机型和并联风机型。串联风机型指风机和变风量阀串联内置，一次风通过变风量阀，又通过风机加压；并联风机型是风机和变风量阀并联内置，一次只通过变风量阀，而不需要通过风机加压。这种末端装置工作时，室内温度分布和气流条件变好，但设备成本和运行成本提高，可靠性有所下降。

6.VAV空调系统的分类

VAV空调系统的种类很多，但可归纳为3种基本类型：

1）完全意义上的VAV空调系统，其末端装置与风机的调节是同步的。

2）旁通类型的VAV空调系统，其旁通风管末端是与定风量风机相连的。

3）变速电动机类VAV空调系统，通过改变风机运行曲线（如多极电动机、绕线转子电动机、变频调速电动机等）的方法来调节送风量。

第一、二种类型的VAV空调系统，多为小型VAV空调系统，其制冷量为10RT～60RT。
