VAV空调机组的末端装置VAVBOX及BACnet标准技术
【摘要】：VAV空调机组中的送风机采用变频调速方式，送入每个房间的风量由变风量末端装置即VAVBOX控制，每个VAVBOX可根据房间的布局设置几个送风口。当空调区域的热负荷变化，VAVBOX的监测控制DDC根据实际温度检测值，通过计算确定送入房间的风量。VAVBOX和变频送风机的控制过程中，控制对象为室内温度、主送风道静压，检测装置为静压传感器，调节装置是现场DDC，执行器是变频风机，干扰量是VAVBOX风阀开度、空调负荷。

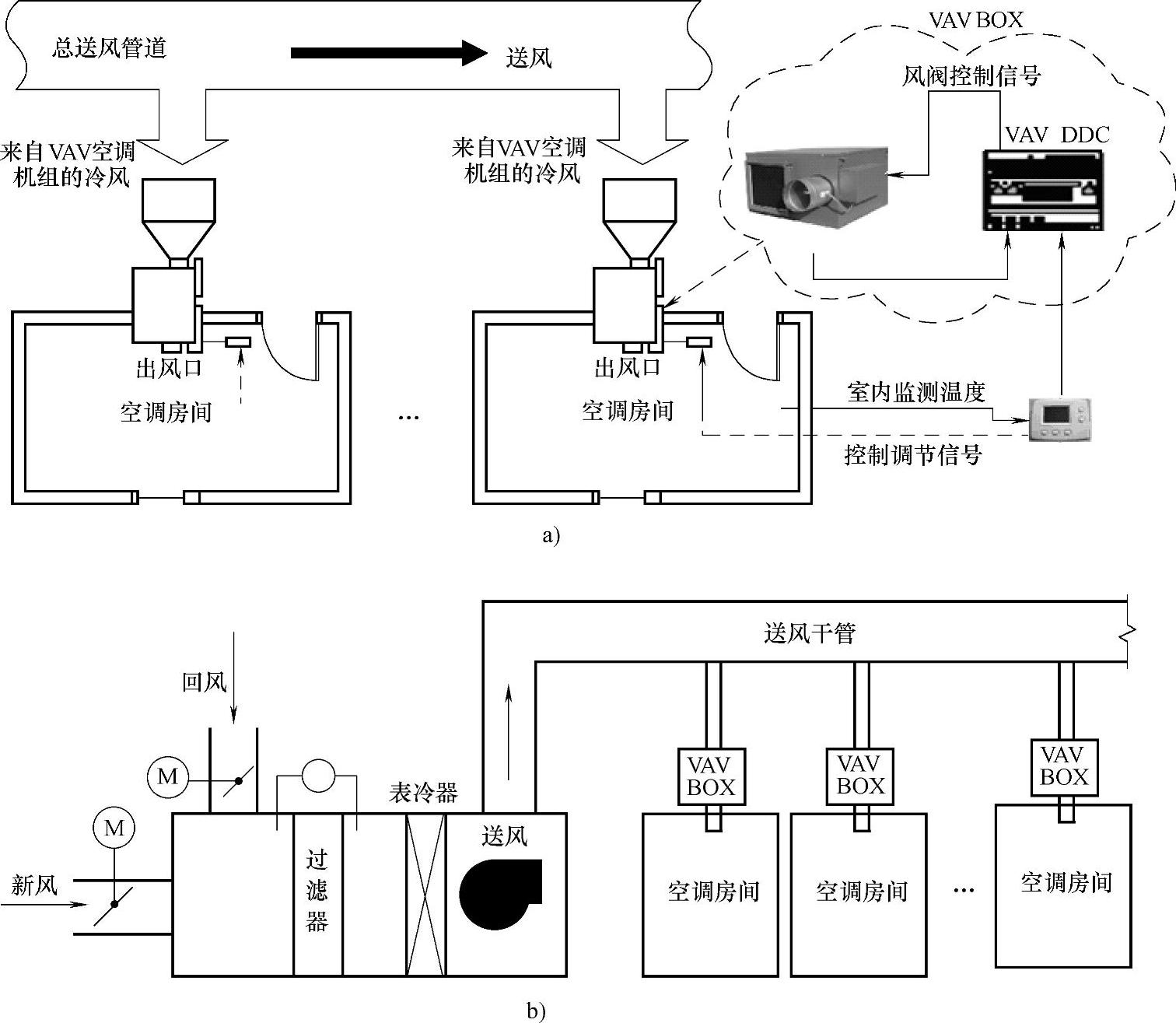

VAV空调机组中的送风机采用变频调速方式，送入每个房间的风量由变风量末端装置即VAVBOX控制，每个VAVBOX可根据房间的布局设置几个送风口。VAVBOX的使用如图10-29所示。
室内温度通过VAVBOX设在房间的温控器进行设定。当空调区域的热负荷变化，VAVBOX的监测控制DDC根据实际温度检测值，通过计算确定送入房间的风量。当室内温度高于设定值时，VAVBOX将开大风阀提高送风量，此时主送风道的静压将下降，并通过静压传感器把实测值输入到现场DDC，DDC将实测值与设定值进行比较后，控制变频风机提高送风量，以保持主送风道的静压。如果室内温度低于设定值，VAVBOX将减小送风量。
VAVBOX和变频送风机的控制过程中，控制对象为室内温度、主送风道静压，检测装置为静压传感器，调节装置是现场DDC，执行器是变频风机，干扰量是VAVBOX风阀开度、空调负荷。
由于VAV空调系统在调节风量的同时保持送风温度不变，因此在实际运行过程中必须根据空调负荷合理地确定送风温度。例如夏季，当送风温度定得过高，空调机组冷量不能平衡室内负荷时，空调机组可能大风量工频运转，此时起不到节能效果。空调机组的送风温度可以通过现场DDC进行设定，并且通过控制空调机组回水电动阀，对送风温度进行有效的控制。
DDC通过监测新风与回风的焓值，确定新风与回风的混合比。在保持最小新风量的同时充分利用回风，以减少制冷机组能耗。
图10-29 VAVBOX的使用
空调系统的设计负荷一般是充分考虑容量冗余的最大负荷。采用VAV空调系统可以较好地进行容量冗余动态跟踪调节，取得良好的节能效果。
VAV空调系统由共用或分立的送风系统、风温控制器及辅助加热系统组成。变风量调节是通过改变送风量达到控制房间温度的一种控制策略。室内参数改变或重新隔断，只需更换支管、末端装置、移动风口位置；采用一次回风或多变量集中空调系统，每个房间设一个或多个变风量送风口，一个回风口。房间温控器控制末端装置送风量，根据各送风口的送风量调节风机转速，实现节能运行。
