BACnet标准与楼宇自控系统技术：四管制空调机组工作原理

2023-08-29 理论教育版权反馈

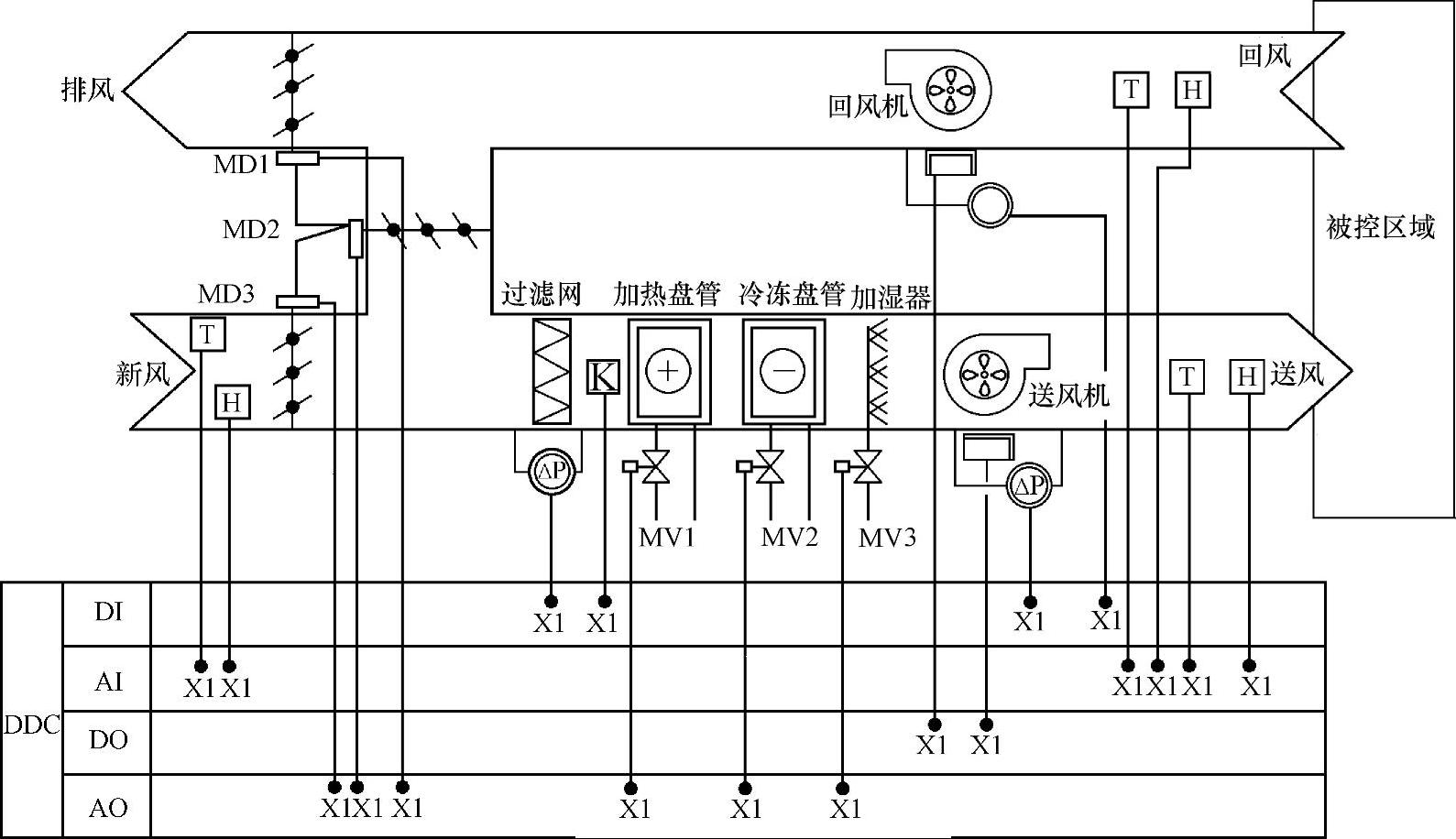

【摘要】：一个典型的四管制空调机组控制原理如图10-24所示。2）当过滤器两侧压差超过设定值时，压差开关送出过滤器堵塞信号，并由监控工作站给出报警信号。图10-24 一个典型的四管制空调机组控制原理图MD1／MD2／MD3—风门执行器 △P—压差开关 K—防冻开关 MV1／MV2—水阀 MV3—加湿器 T—温度传感器 H—湿度传感器

一个典型的四管制空调机组控制原理如图10-24所示。这里的“四管制”空调机组是指夏季用于制冷的冷冻水盘管用来通过和输运低温的冷冻水；同时还单独设有“热水盘管”用于通过和输运冬季空调系统向空调区域提供热风用的热水。如果表冷器中的盘管在夏季用于通过和输运冷冻水，在冬季用于通过和输运提供热风用的热水，这样的空调系统叫两管制系统。

控制系统的各部分工作情况如下：

1）电动风阀与送风机、回风机的联锁控制。当送风机、回风机关闭时，新风阀、回风阀、排风阀都关闭。新风阀和排风阀同步动作，与回风阀动作相反。根据新风、回风及送风焓值的比较，调节新风阀和回风阀开度。当风机起动时，新风阀打开；风机关闭时，新风阀关闭。

2）当过滤器两侧压差超过设定值时，压差开关送出过滤器堵塞信号，并由监控工作站给出报警信号。

3）送风温度传感器检测出实际送风温度，送往DDC与给定值进行比较，经PID计算后输出相应的模拟信号控制水阀开度，直到实测温度非常逼近和等于设定温度。

4）送风湿度传感器检测出送风湿度实际值，送往DDC后与设定值比较，经PID计算后，输出相应的模拟信号调节加湿阀开度，控制房间湿度在一定范围内。当加湿器为开关量时，则输出起／停控制信号。

5）由设定的时间表对风机起／停进行控制，并自动对风机手动／自动状态、运行状态和故障状态进行监测；对送风机、回风机的起／停进行顺序控制。

6）在冬季温度很低时，一般设为5℃，防冻开关发出控制信号，新风阀关闭，防止盘管冻裂。当防冻开关正常工作时，要重新打开新风阀，恢复正常工作。
