1.DDC

DDC（Direct Digital Controlor，直接数字控制器）不借助于模拟仪表，而将系统中的传感器或变送器的输出信号输入到微处理器中，经计算后直接驱动执行器。

DDC安装在被控设备附近。各种被控变量（温度、湿度、压力等）通过传感器、变送器按一定时间间隔采样读入DDC。读入的数值与DDC记忆的设定值比较，出现偏差，按预先设置的控制规律，计算出为消除偏差执行器需要改变的量，来直接调整执行器的动作。DDC中的CPU速度很快，能在很短时间内完成一个回路的控制，可以在不同的微小时间间隔内控制多个回路，所以一个DDC可以代替多个模拟控制仪表。图10-14所示是6种BAS中用到的DDC。

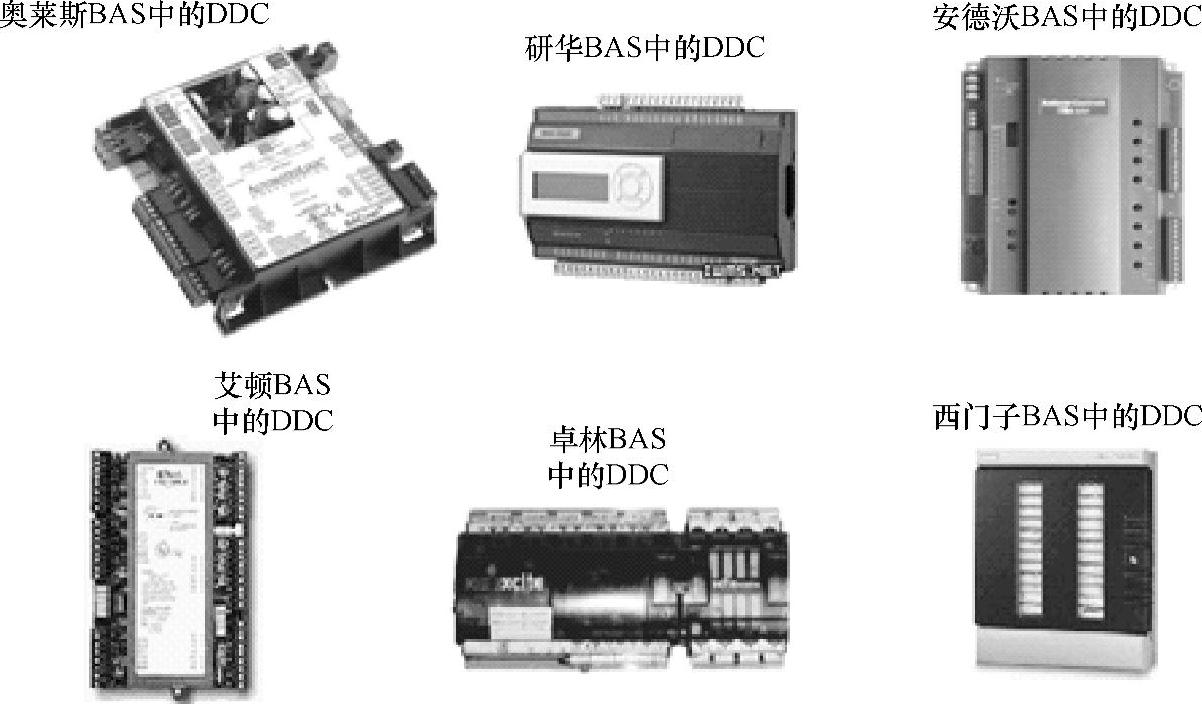

图10-14 6种BAS中用到的DDC

DDC型号、规格不同，输入输出总点数不同，可完成不同种类建筑电气设备的控制。DDC体积小、连线少、功能齐全、安全可靠、性价比高。集散型控制系统（DCS）通过通信网络将不同数量的DDC与中央管理计算机连接起来，完成各种采集、控制、显示、操作和管理功能。

DDC分为专用控制器和通用控制器两大类，前者是为专用设备配置的控制器，后者可控制多种设备。空调机DDC控制器、灯光控制器等是专用DDC控制器。通用DDC具有模块化的结构，实际工程应用时，可选用不同模块进行DDC配置，结构灵活，功能随要求而定。

DDC安装在控制设备附近，具有防尘、防潮、防电磁干扰，耐高温和耐低温环境的能力。

2.DDC的功能

在DCS中，由传感器、变送器等现场检测仪表送来的测量信号送给DDC，DDC对这些信号进行实时数据采集、滤波、非线性校正、各种补偿运算、上下限报警及累计量计算等。DDC再将测量值、状态检测值送入中央管理计算机数据库，进行实时显示、优化计算、数据管理、报警打印等。

DDC可直接完成对现场传感器和执行器的控制，它是一种多回路的数字控制器，它将现场测量信号与设定值进行比较，按照产生的偏差完成各种开环控制、闭环控制，并控制和驱动执行机构完成对被控参数的控制。

DDC中的多路采样器按顺序对多路测控参数进行采样，经过A-D转换输入微处理器，微处理器按预先确定的控制算法，对各路参数比较、计算和分析，将处理后的数字量再经D-A转换，按顺序输送到相应的各执行机构，实现对过程中的参数控制，使其保持预定值。

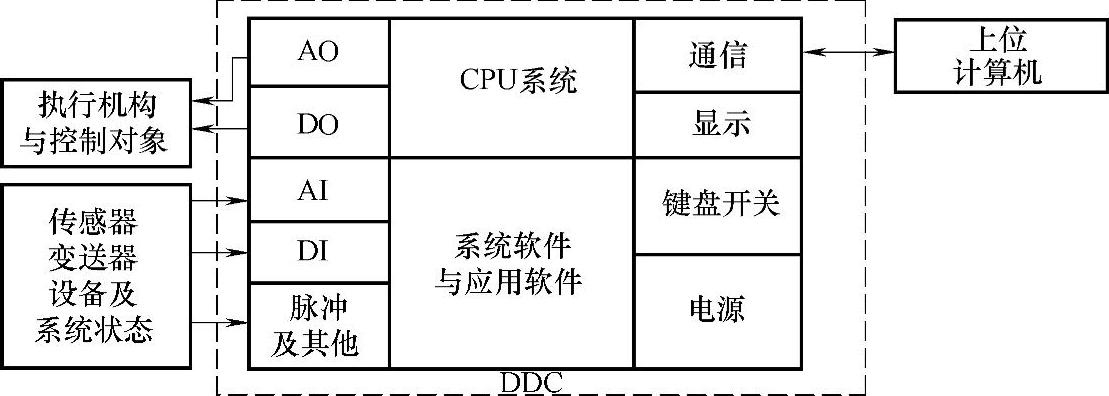

DDC基本组成如图10-15所示。

图10-15 DDC基本组成框

DDC可直接接收来自中央管理计算机（站）发出的操作命令，对控制设备和控制参数进行直接控制。任何一个DDC都有与其他DDC进行通信的功能。在DCS中，显示和操作功能集中在中央管理计算机，对于DDC来讲，可通过便携式计算机或现场编程器对DDC进行编程和对系统参数进行修改。现场编程器一般配置小型显示器、小型键盘及按钮组成人机界面，可在现场对DDC进行变量调整、参数设置等较简单操作，还可以使用现场编程器对检测参数给予显示。

在DDC独立使用时，选配合适的人机接口，对系统现场测试、编程和参数调整是非常便利的。DDC的主要参数有：输入、输出点数，数字输入量（DI），模拟输入量（AI），数字输出量（DO），模拟输出量（AO）等。

若能完成模拟量和数字量的处理，则叫通用输入量和通用输出量。通用输入量用UI表示，通用输出量用UO表示。

如果UO表示模拟量输出，使用继电器模块后，转换为数字输出。DDC能处理交、直流电压信号，当电压≥直流5V时，为高电平，当电压≤直流2.5V时，为0电平。每一个DDC都通过输入程序进行特定或多功能的控制，一旦输入程序，即可投入运行。
