【摘要】：3种工业以太网中的交换机外观如图9-39图9-39 3种工业以太网中的交换机外观若交换机需要进行长距离传输，并且要求有很强的抑制电磁干扰的能力，要使用光纤端口交换机或者媒体转换器。

自动化控制环境要求较高，如便于安装、维护和使用的功能，办公室级别的设备不需要具备这样的要求。要求高的网络应用需要配置管理型交换机，这类交换机支持SNMP…提供数据并且报告网络状况，同时还支持其他高端网络功能，例如冗余技术、IGMP snooping协议、虚拟局域网技术、优先级标签等。

介于管理型和费管理型交换机之间的是智能交换机，除了具备许多先进的网络功能外，同时不需要使用复杂的管理型交换机和SNMP。3种工业以太网中的交换机外观如图9-39

图9-39 3种工业以太网中的交换机外观

若交换机需要进行长距离传输，并且要求有很强的抑制电磁干扰的能力，要使用光纤端口交换机或者媒体转换器。媒体转换器能使电口向光纤的转换快速而有效。

2.某型号工业以太网交换机性能及技术参数

某型号工业以太网交换机外观如图9-40所示。

（1）性能及技术参数简要介绍

1）16口10Mbit／s／100Mbit／s非网管型工业交换机；

2）100 BaseFx（多模2km，单模20kmSC）；

3）工作温度范围－10～60℃；

4）导轨，面板，机架安装方式；

5）支持冗余电源；

6）0.35A DC 24V或0.7A DC 12V功耗。

（2）设备特点

1）采用高可靠性工业以太网交换机技术；

2）10／100Base-T（X）（RJ-45），100Base-FX（多模／单模）；

3）支持IEEE 802.310Base-T，IEEE 802.3u 100Base-TX／100Base-FX，IEEE 802.3x；

4）存储和转发交换方式；

5）10Mbit／s／100Mbit／s，全／半双工，MDI／MDI-X自适应；

6）传输延迟小于7.9μs；

7）4096 MAC地址；

8）工业级别的高稳定性；

9）电源输入支持DC 12～48V；

10）铝制高强度外壳；

11）冗余电源设计。

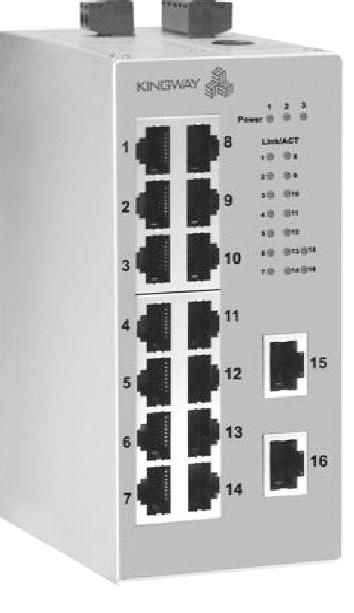

图9-40 某型号工业以太网交换机外观

（3）主要设备参数

1）无网管功能的工业以太网卡轨式交换机，存储转发模式，以太网（10Mbit／s）和快速以太网（100 Mbit／s）。

2）协议标准：IEEE 802.310Base-T，IEEE 802.3u 100Base-TX／100Base-FX，IEEE 802.3x。

3）线缆长度：双绞线（TP）100m。

多模光纤传输距离：2kM／波长：1310nm；（62.5／125μm）。

单模光纤传输距离：20kM／波长：1310nm；（10／125μm）。

4）组网拓扑：线形／星形拓扑／树形／复合型。

5）输入电源：12～48V。

6）存储转发速率：14880为10Mbit／s，14810pps为100Mbit／s。

7）MAC地址表大小：4096。

8）缓存：1.625 bit。

9）传输延迟：小于7.9μs。

10）工作温度：－10～65℃。

11）相对湿度（无凝结）：10％～95％。

12）EMC防干扰特性：

① EN 61000-4-2防静电（ESD）+4kV接触放电，+8kV空气放电；

② EN 61000-4-3电磁场10 V／m（80～1000MHz）；

③ EN 61000-4-4瞬时高压（burst），+4kV电源线，+1kV数据线；

④ EN 61000-4-5浪涌电压电源线：+2kV（线／地），+0.5kV（线／线），+1kV数据线；

⑤ EN 61000-4-6防传导3V（10～150kHz），10V（150kHz～80MHz）；

⑥ 振动符合IEC 60068-2-6；

⑦ 冲击符合IEC 60068-2-27；

⑧ 掉落符合IEC 60068-2-32。
