型工业以太网PoE交换机提供高效供电BACnet标准
【摘要】：工业以太网供电PoE交换机，满足供电pre-802.3at及802.3af的标准。在电源安装不易或成本过高时，PoE交换机通过它们的10Mbit／s／100Mbit／s提供稳定的DC电源给网络设备，例如无线AP、VoIP电话、POS读卡、IP摄像头以及其他网络监控PoE设备。一种PoE+／PoE工业级网管型交换机如图9-34所示。这里的“PoE+”表示交换机支持增强的以太网供电功能。还有PoE+／PoE工业级非网管型交换机。
工业以太网供电PoE交换机，满足供电pre-802.3at及802.3af的标准。在电源安装不易或成本过高时，PoE交换机通过它们的10Mbit／s／100Mbit／s提供稳定的DC电源给网络设备，例如无线AP、VoIP电话、POS读卡、IP摄像头以及其他网络监控PoE设备。PoE使得网络安装能够更轻松、更快速和更经济地完成。
PoE工业交换机的主要优势和特征如下：
1）简单、快速和安装成本低；
2）灵活、高效的网络设计；
3）集中式电源管理；
4）确保电力安全。

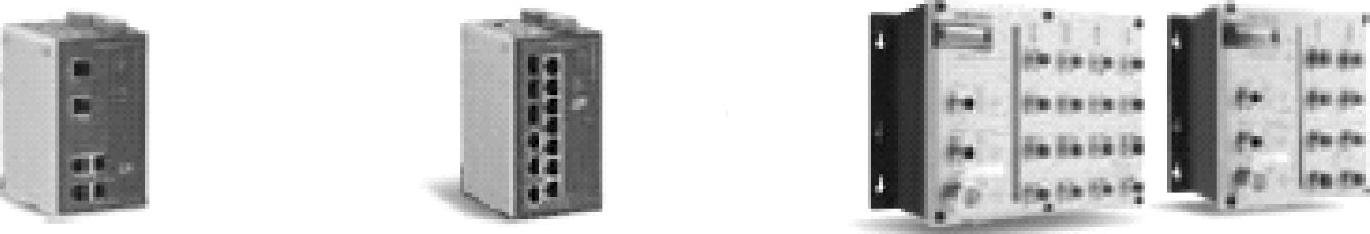

一种PoE+／PoE工业级网管型交换机如图9-34所示。这里的“PoE+”表示交换机支持增强的以太网供电功能。主要技术参数如下：
1）有6口和16／8口的，采用导轨安装，M12连接头，DC 24V／48V；
2）4～6个PoE口；
图9-34 PoE+／PoE工业级网管型交换机
3）多个组合千兆位RJ-45／SFP口；
4）冗余双电源输入；
5）智能PoE+／PoE供电电源管理、放电故障检查和远程电力重新启动；
6）Turbo Ring和Turbo Chain（冗余时间＜20ms）或RSTP／STP网络冗余；
7）工业及设计：－40～75℃操作温度范围；
8）支持光纤作为传输介质；
9）经过工业级认证。
还有PoE+／PoE工业级非网管型交换机。
