【摘要】：计算机网络是数据网络，在进行数据通信的过程中，在OSI七层参考模型中不同层级上的数据块组织形式是不同的。以太网中的数据、帧和数据报概念是不等同的。物理层将上一层交付的数据帧转换成物理的比特数据信息流，即码元数据流，通过网络物理信道发送出去。图8-17 不同层级间数据组织的方式站点接收数据，在物理层上接收的数据是码元序列，到了数据链路层数据被组织为数据帧。
计算机网络是数据网络，在进行数据通信的过程中，在OSI七层参考模型中不同层级上的数据块组织形式是不同的。
以太网中的数据、帧和数据报概念是不等同的。在进行通信的过程中，网络层向下交付的IP数据报到达数据链路层后，被封装为MAC帧，MAC帧交付到物理层后，又被进一步封装成数据报。以太网中的节点要发送数据时，首先将每个MAC帧转变为串行比特序列，在物理信道中传输。
以太网设备在传输处理数据帧时，有一个帧间间隙（Inter-Frame Gap，IFG）。有了这样一段IFG，设备获得一个准备接收下一个数据帧的时间区段。以太网的工作速率不同，这个IFG也不同，对于10Mbit／s的以太网，IFG为9.6ms，对于100Mbit／s的以太网，IFG为0.96ms。
物理层将上一层交付的数据帧转换成物理的比特数据信息流，即码元数据流，通过网络物理信道发送出去。
不同层级间数据组织的方式如图8-17所示。

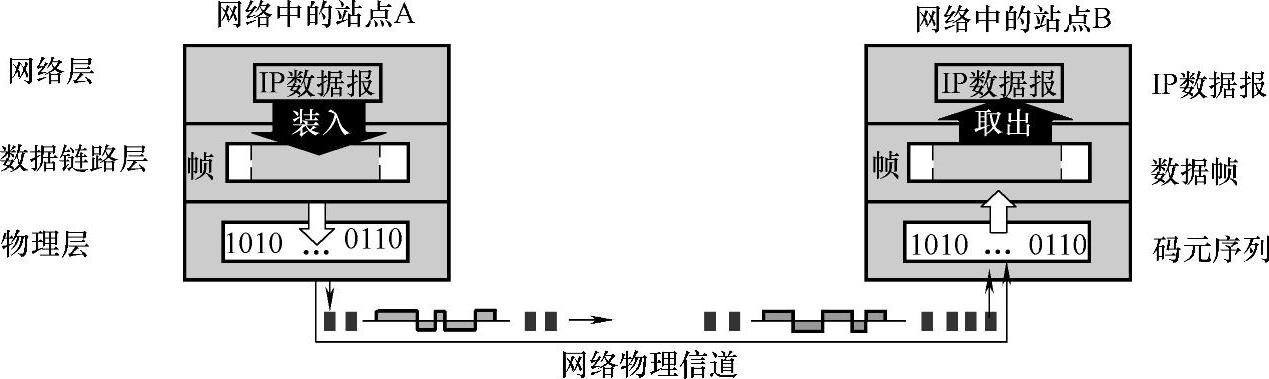

图8-17 不同层级间数据组织的方式
站点接收数据，在物理层上接收的数据是码元序列，到了数据链路层数据被组织为数据帧。网卡（适配器）在计算机网络中，一方面负责接收网络上的数据报，通过和自己本身的物理地址相比较，决定是否为本机应接收的信息。解包后，将数据通过主板上的总线传输给本地计算机，另一方面将本地计算机上的数据打包后送出网络。用网卡实现局域网、传输介质之间的物理连接和电信号匹配，还涉及帧的发送与接收、帧的封装与拆封、媒体访问控制、数据的编码与解码以及数据缓存的功能等。网卡的一个重要功能就是要进行串行／并行转换。
通过网卡实现局域网通信的情况如图8-18所示。

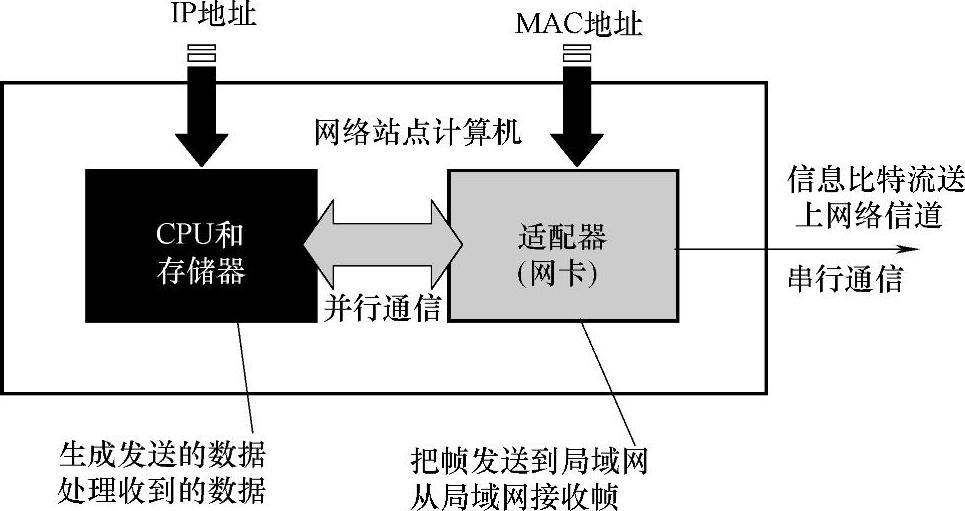

图8-18 通过网卡实现局域网通信的情况
