管理帧主要用来进行网络节点间的信息流量的控制和具有网络实体节点间通信的部分管理功能。以太网管理帧帧长通常仅为8B，其结构如图8-15所示。

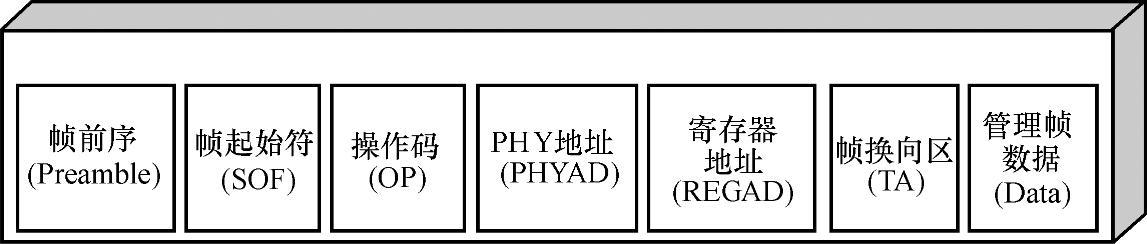

图8-15 以太网管理帧结构

管理帧各字段说明如下：

1）管理帧前序（Preamble）：该字段占用4B，主要用于连续监视管理接口，保证管理接口具备接收管理数据进行准备的时间。

2）管理帧起始符（SOF）：该字段占用2位，标志管理帧的开始。

3）管理帧操作码（OP）：该字段占用2位，操作码（OP）有两种正确操作码工作模式：一个是用于读管理寄存器操作码（10b），而另一个是用于写管理寄存器操作码（01b）。

4）管理帧PHY地址（Physical Layer Device Address，PHYAD）：该字段占用5位，PHY接口接收并处理发送的管理帧，将PHYAD值存入站点的管理寄存器。接收的操作码（OP）响应所有与内部存储的PHYAD相匹配的管理帧PHY地址。

5）管理帧寄存器地址（Register Address，REGAD）：该字段占用5位，该字段的功能能识别在处理过程中涉及32种管理寄存器。这正与可能的32个PHY接口相匹配。

6）帧换向区（Tumaround Field TA）：该字段占用2位，设置目的是防止当管理帧操作码（OP）为读管理寄存器模式（10）时，PHY器件与站管理实体（STA）之间发生竞争，即防止PHY与STA同时都向对方发送信息，从而发生碰撞（冲突）。

7）管理帧数据（Data）：该字段占用2B，用于放置管理帧寄存器与站管理实体（STA）之间要交换的数据。
