1.ARCnet的网络结构

ARCnet主要使用总线型和星形总线结构。

（1）总线型结构

如果使用同轴电缆，ARCnet的网络总线结构如图7-44所示。ARCnet总线最大长度为305m，可连接的设备最多为8个。设备与总线的连接通过T形连接器，该连接器的顶部与电缆相连，底部与网卡相连。电缆两端必须用93Ω的电阻终接器。

如果使用双绞线，设备之间的连接采用手拉手菊花链方式，适合双绞线线缆的网卡有两个端口：一个用于连接服务器；另一个用于连接下一个PC。如此级链时最多可连接10个PC，双绞线最大距离不超过122m（400ft）。第一个网卡和第二个网卡都必须用93Ω终接器终接。

（2）星形总线结构

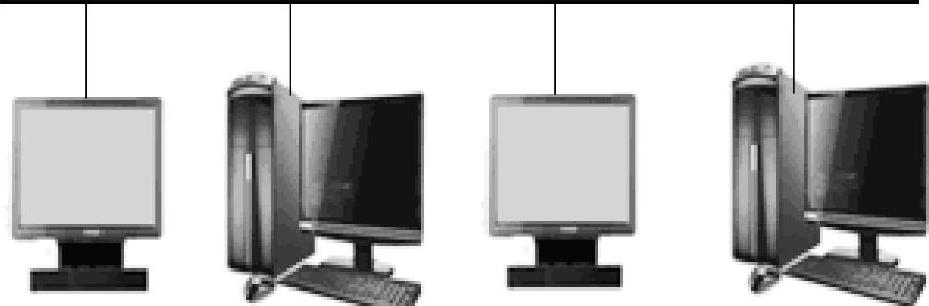

图7-44 ARCnet的网络总线结构

这种物理布线是以集线器为中心，形成一种多星形互连在一起的结构，如图7-45所示。这种结构之所以称为总线是由于所有工作站共享公共电缆。

这种结构可使用电缆，也可使用双绞线。在使用电缆时，ARCnet网络的星形总线通过使用集线器将不同的节点连接起来。集线器可以是有源的，也可以是无源的。如果使用有源集线器，工作站与有源集线器的最大距离为610m。当使用双绞线时，需要使用有源集线器，集线器与文件服务器相连，工作站也与其直接相连。在这种方式下，服务器或工作站与有源集线器之间的距离最大可为1220m。网卡上不用的端口必须用93Ω的终接器短接。

（3）ARCnet网络的传输介质和最大网段长度的确定

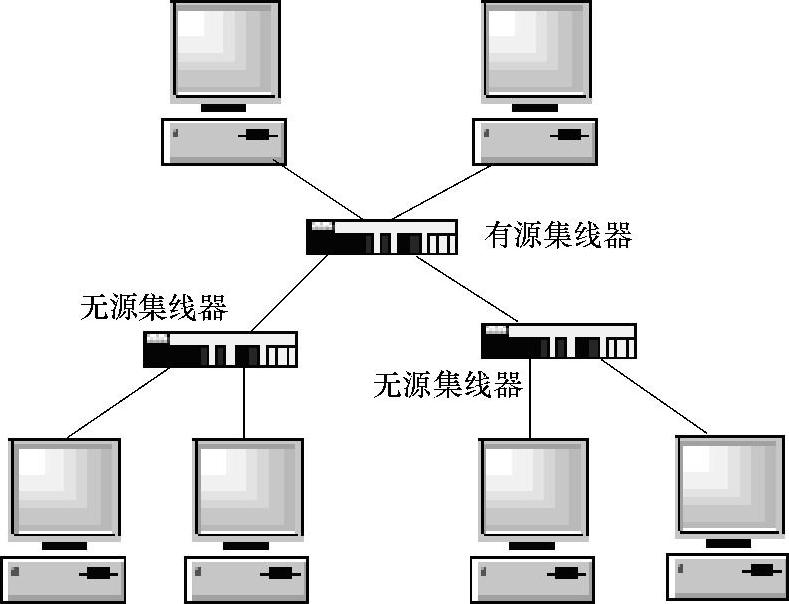

图7-45 星形结构

ARCnet网络一般有3类通信介质可供选择：同轴电缆、双绞线和光纤。如果网络中使用有源集线器，则3种介质可以混合使用，ARCnet组网的结构是灵活的。

2.最大网段长度

网段是指一个完整的网络中去掉集线器之后被分解成若干个分离的部分，每一个分离的部分就是一个网段，没有使用集线器的网络或总线网络中，整个ARCnet网络就是一个网段，所有节点都连接到这个网段上。网络中使用了集线器，网络就由多个网段组成。一个网段的最大电缆长度根据使用的收发器与电缆类型不同而不同。ARCnet节点是指具有一个ARCnet设备地址的当前处于工作状态的ARCnet控制器芯片。不管是有源集线器还是无源集线器，都不占用ARCnet地址，所以集线器设备不是节点。一般情况下，一个网段可以有一个或多个节点，而从集线器到集线器之间连接的网段则可能没有节点。

表7-6给出了典型的电缆和网络拓扑结构下网段上最大电缆的长度和最大节点数的对应技术参数。

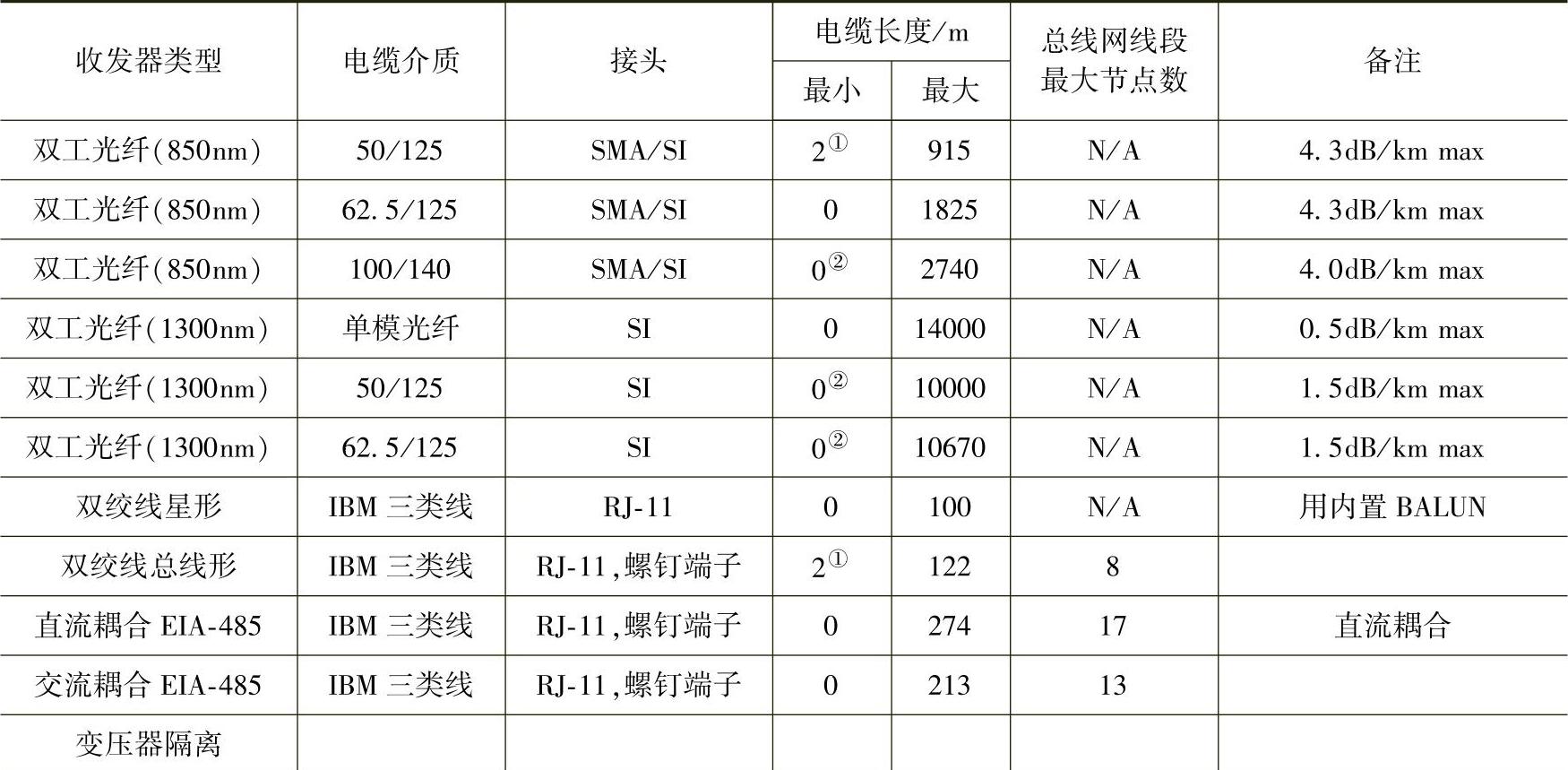

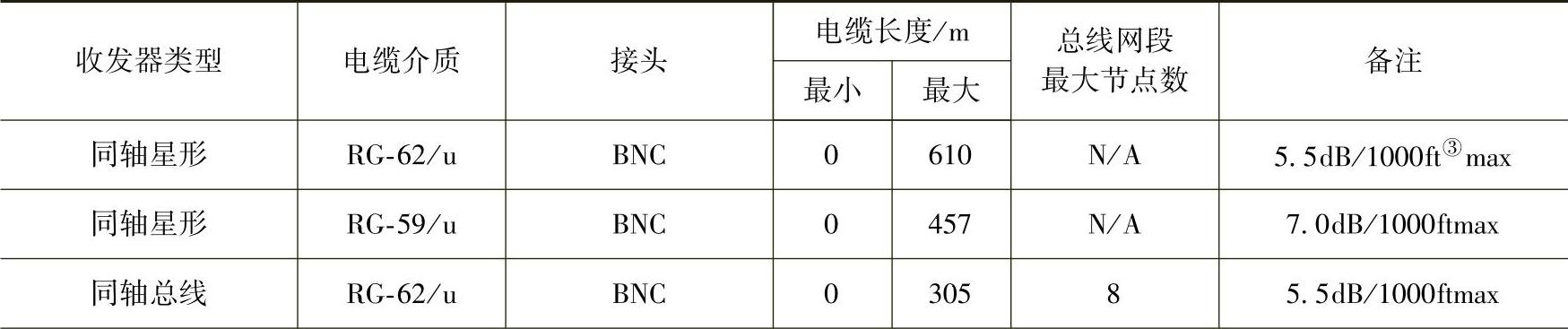

表7-6 典型的通信介质和网络拓扑结构下的网段长度
