BAS中使用的LonWorks总线网络
【摘要】：LonWorks总线技术可以实现对建筑物内所有机电设备进行全面控制的目的，LonWorks总线网络可以构造实现在控制层提供互操作的测控系统，控制的实时性好。LonWorks技术通过网络变量把较复杂的网络通信设计简化为参数设置。LonWorks网络规模可大可小，小到几十个设备，大则可以挂入上百万个设备。一个基于LonWorks技术的BAS结构如图7-30所示。图7-31 i.LON 1000LonWorks／IP服务器
对于BAS来讲，建筑内的被控设备和检测传感器分布在楼宇的各个不同位置，如空调机、新风机、冷冻机、风机盘管、锅炉、换热设备、发电机组、电梯、给排水设备、火灾报警、保安监控、照明配电等设备，这些设备附近一般要配置检测传感器。LonWorks总线技术可以实现对建筑物内所有机电设备进行全面控制的目的，LonWorks总线网络可以构造实现在控制层提供互操作的测控系统，控制的实时性好。
LonWorks技术通过网络变量把较复杂的网络通信设计简化为参数设置。LonWorks网络规模可大可小，小到几十个设备，大则可以挂入上百万个设备。
一个基于LonWorks技术的BAS结构如图7-30所示。

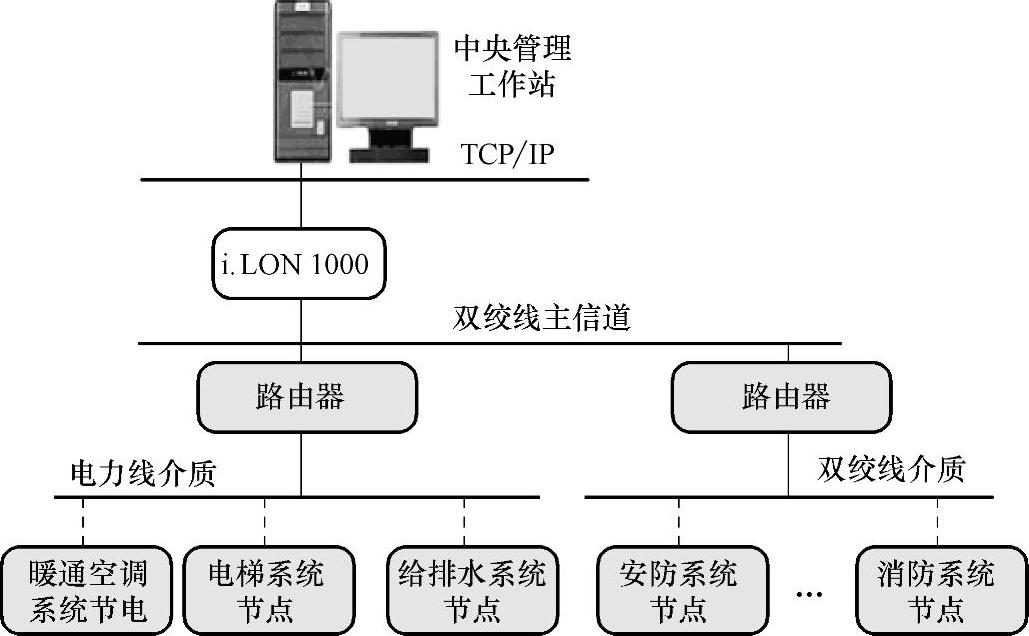

图7-30 基于LonWorks的BAS结构
图7-30中的i.LON 1000是LonWorks／IP服务器，就是一个实现从LonWorks网络到Internet连接的服务器，i.LON 1000 Internet服务器是一个高性能的网络接口，它可以连接LonWorks网络到企业IP网络或者Internet。它内置了一个Web Server，可以基于Web方式工作。中央管理工作站直接挂接在基于TCP／IP的信息域网络上，暖通空调系统、电梯系统、安防系统等都直接接在控制域网络中，这里的控制域网络就是LonWorks网络。i.LON 1000是LonWorks／IP服务器，通过它使LonWorks网络与信息网络互联，建立起复杂、高性能的分布式控制系统，i.LON 1000 LonWorks／IP服务器的外观如图7-31所示。

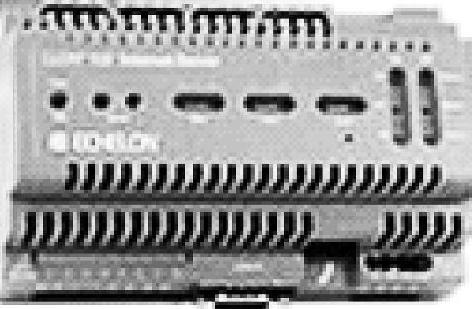

图7-31 i.LON 1000LonWorks／IP服务器
