LonWorks节点技术：BACnet标准和楼宇自控系统技术
【摘要】：图7-19 一个神经元节点的结构框图图7-20 HostBase的结构如果按用途分，LonWorks设备、路由器是常见的LON网络节点。LonWorks网络中的大多数设备的工作是检测和控制被控物理系统的各个组件的状态。路由器允许单一的对等网络跨接多类型的传输介质和数量较大的LonWorks设备。
LON网络中的节点类型可按是否采用神经元芯片分：以神经元芯片为核心的控制节点和采用MIP结构的控制节点。
以神经元芯片为核心的控制节点中，一个神经元芯片加上收发器便可构成一个典型的现场控制节点。图7-19所示为一个神经元节点的结构框图。
由于神经元芯片是8位总线结构，芯片中的3个CPU都是8位的CPU，所能完成的功能是有限的。对于一些复杂的控制，如带有PID算法的单回路、多回路的控制就显得力不从心。采用HostBase结构是解决这一矛盾的很好的方法，将神经元芯片作为通信协处理器，用包含更高性能微处理器的主处理器来完成复杂的测控功能。典型的LON网络HostBase的结构如图7-20所示。
图7-19 一个神经元节点的结构框图

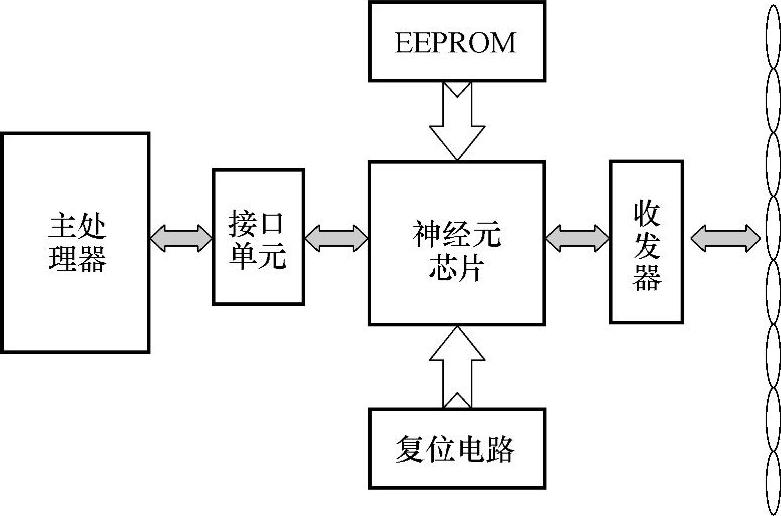

图7-20 HostBase的结构
如果按用途分，LonWorks设备、路由器是常见的LON网络节点。
1.LonWorks设备
每个连接到LON网络上的设备通常以合适的机械封装并内含一个神经元芯片和一个收发器。根据设备的不同功能也可以有嵌入式传感器和执行器，对外部传统传感器和执行器的输入／输出接口，对主机的接口，对另一神经元芯片和LON网络路由器收发器的接口。由神经元执行的应用程序实现设备的个性化功能，它可以存储在ROM（只读存储器）中，也可以通过网络下载保存到PROM或者EEPROM中。
LonWorks网络中的大多数设备的工作是检测和控制被控物理系统的各个组件的状态。这些设备叫做LonWorks控制设备，它们可以拥有嵌入式传感器和执行器的任何组合或对外部传感器的输入／输出接口。设备中的应用程序可以按照给定的控制逻辑具体地实现各种监控功能，如PID环路控制、数据记录和时序调度等。
2.路由器
对多种介质的支持可以使不同的用户能够选择最适合它们需要的介质和通信方法。路由器也能用于控制网络业务量和分割网络段使其不受另一网络段通信量的影响，从而增加总处理能力和网络容量。网络工具以网络拓扑结构为基础自动配置路由器，使路由器的安装便于不同的用户并对设备而言是完全透明的。
路由器允许单一的对等网络跨接多类型的传输介质和数量较大的LonWorks设备。路由器对网络的逻辑运算和路由算法是透明的，但是路由器并不能传输任何数据包。采用智能型路由器就可以很好地了解系统配置，阻断没有远端接收者的数据包。LonWorks系统中大量使用的还有LonWorks／IP路由器，能接入Internet等广域网进行系统的远程监控。
