Neuron芯片的通信端口通过收发器接入网络和网络交换信息，各种不同的收发器支持不同的通信介质。LON网络中的网络设备都包含一个收发器，收发器提供LonWorks设备和LonWorks设备以及LonWorks网络之间的物理通信接口。收发器可用于各种通信介质和拓扑结构。具有不同类型收发器的产品仍然能互操作，但这需要使用路由器。

1.双绞线收发器

双绞线收发器是一种最通用的类型，双绞线收发器与Neuron芯片的接口有3种基本类型：直接驱动、EIA-485和变压器耦合。

直接驱动接口使用Neuron芯片的内部收发器，并配有外接电阻、限流二极管和ESD保护装置；通常市售的EIA-485收发器能支持多种数据传输速率（最高达1.25Mbit／s）以及多种通信介质，Neuron芯片的通信端口必须在单端模式才能与EIA-485网络相连；变压器耦合接口适用于需要高性能、高隔离度和高抗干扰能力的应用场合。

双绞线收发器FTT-10A由一个隔离变压器和一个差分曼彻斯特编码器组成，它由5V电源供电。

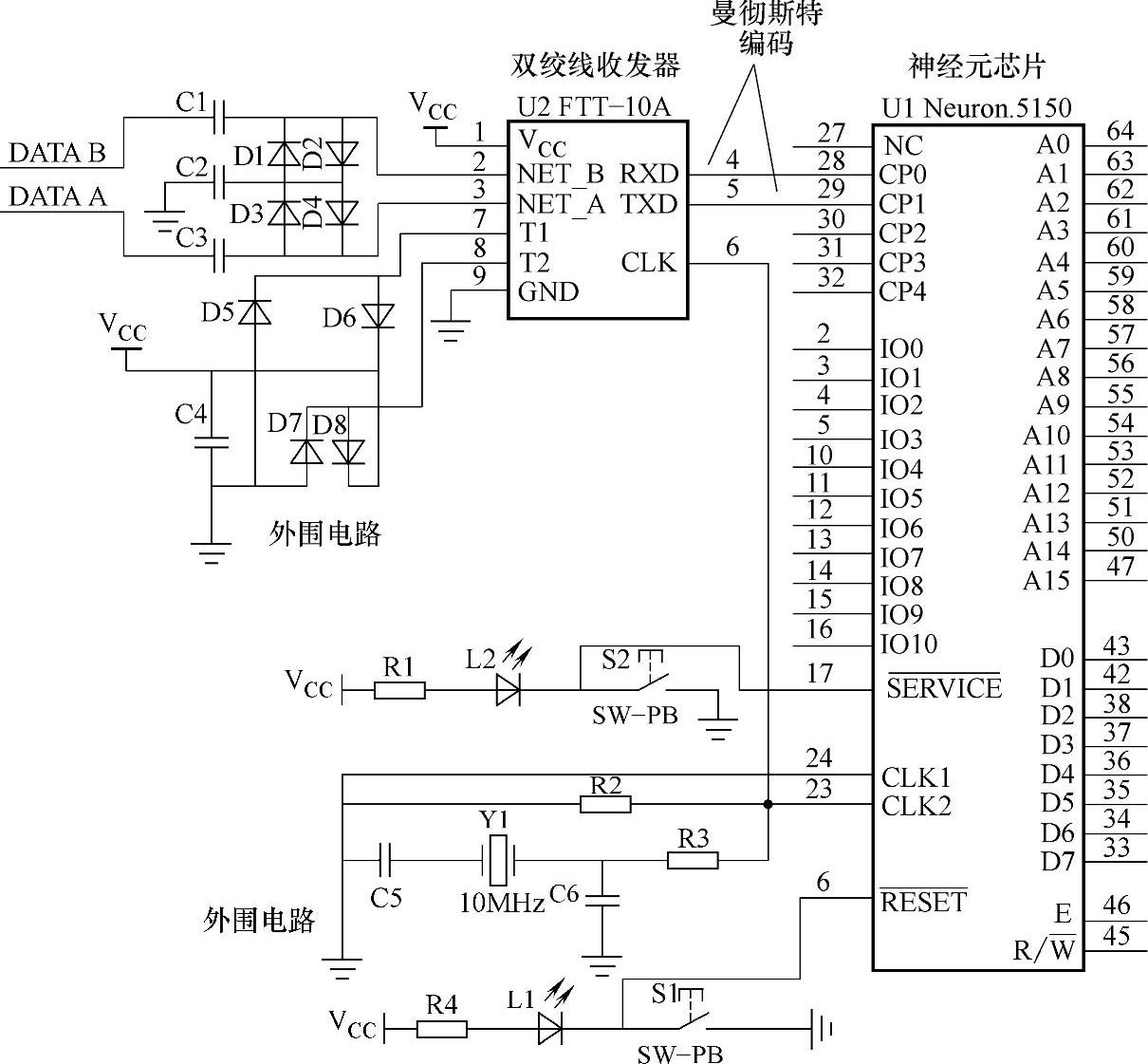

双绞线收发器FTT-10A与Neuron3150芯片连接图如图7-16所示。NETA、NETB是两个网络接口，此接口没有极性要求。RXD、TXD分别是数据接收和发送端口，CLK是收发器的时钟输入端，T1、T2用来提供钳位和瞬时电压保护。

FTT-10A收发器支持星形、环形接线。FTT-10A通信速率一般为78kbit／s，但用于自由结构时，通信距离较短（只有500m），而采用双端总线型结构时却有2700m。它可工作在5MHz、10MHz或20MHz频率下，并可自动进行时钟检测。

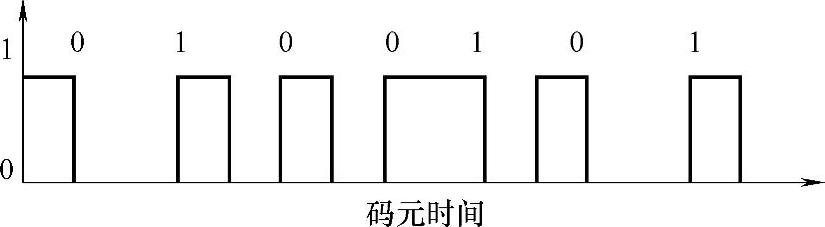

FTT-10A使用编码方式是差分曼彻斯特编码，其编码规律如下：在每一个码元的中间都有一次跳变，以实现数据流的同步发送和接收。“1”或“0”取值由每个码元开始的边界是否存在跳变而定，如果是“0”，则码元的前半部分电平与前一个码元后半部分的电平相反，如果是“1”，则码元前半部分电平与前一个码元后半部分的电平相同，如图7-17示。

数据、时钟和曼彻斯特编码的关系如图7-18所示。

FTT-10A TXD、RXD分别与神经元芯片通信端口CP1、CP2连接。

Echelon公司的双绞线收发器系列产品还有其他的一些型号，数据传输速率在78kbit／s～1.25Mbit／s的数据范围，支持总线型、环形或星形等结构。
