PTP的数据链路帧格式如图6-8所示。数据帧总共包括6个域：前导码域、帧类型域、长度域和帧头校验域、数据校验域和有效数据域。其中前导码域、帧类型域、长度域和帧头校验域组成帧的“头段”；数据域和数据校验域组成帧的“数据段”。

在BACnet的PTP数据帧中，2B的数据域长度，不包括CRC的1B。还有数据域长度数据为0时，无有效数据。

帧类型域中的不同帧类型标识信息如下：

1）X‘00’：不含数据段，通知对等设备数据链路仍有效，但本地设备还不能接收数据帧。

2）X‘01’：不含数据段，通知对等设备数据链路有效并可以接收数据帧。

3）X‘02’：数据帧，包含数据NPDU，数据域长度为0～501B，对应传输序列号0。

4）X‘03’：数据帧，包含数据NPDU，数据域长度为0～501B，对应传输序列号1。

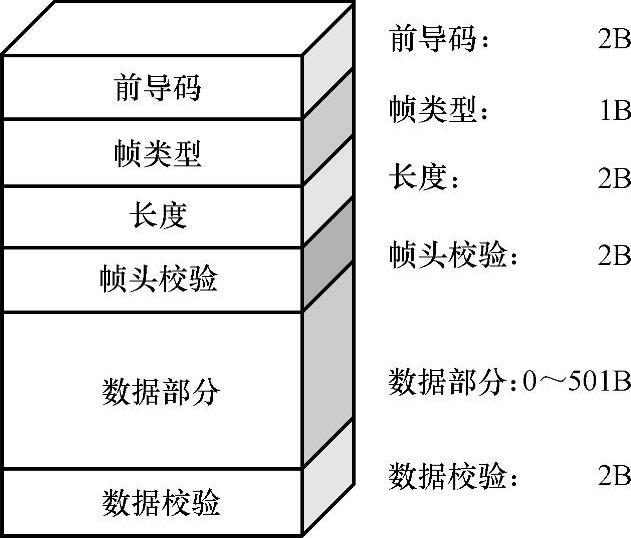

图6-8 BACnet的PTP通信的数据帧格式

5）X‘04’：肯定确认帧，不包含数据段，确认已接收序列号0的数据帧，不能接收后续帧。

6）X‘05’：肯定确认帧，不包含数据段，确认已接收序列号1的数据帧，不能接收后续帧。

7）X‘06’：肯定确认帧，不包含数据段，确认已接收序列号0的数据帧，可以接收后续帧。

8）X‘07’：肯定确认帧，不包含数据段，确认已接收序列号1的数据帧，可以接收后续帧。

9）X‘08’：否定确认帧，不包含数据段，确认不能接收序列号0的数据帧，不能接收后续帧。

10）X‘09’：否定确认帧，不包含数据段，确认不能接收序列号1的数据帧，不能接收后续帧。

11）X‘0A’：否定确认帧，不包含数据段，确认不能接收序列号0的数据帧，可以接收后续帧。

12）X‘0B’：否定确认帧，不包含数据段，确认不能接收序列号1的数据帧，可以接收后续帧。

13）X‘0C’：连接请求帧，不包含数据段，由被叫设备发送，请求建立一个BACnet连接。

14）X‘0D’：连接响应帧，数据域中为一个密码，由响应连接请求帧的设备发送。

15）X‘0E’：释放连接请求帧，PTP通信中的两方设备都可发送，其数据域中的数据表示释放连接的原因，长度为1B，分别是：X‘00’表示已经没有要传输的数据了，X‘01’表示对等进程正在运行，X‘02’表示收到的密码无效，X‘03’表示其他原因。

16）X‘0F’：释放连接响应帧，不包含数据段，确认已经收到释放连接请求帧，并且表示接收释放连接的请求。

17）X‘14’：测试请求帧，启动PTP传输路径的环路测试，其数据域长度为0～501B。

18）X‘15’：测试响应帧，对测试请求帧的响应，其数据域长度为0～501B。
