MS/TP控制总线组网方式与BACnet标准
【摘要】：美国艾顿BACtalk BAS的控制网络采用的是BACnet MS／TP控制总线，该总线将DDC、协议转换器及符合BACnet标准协议的其他厂商的设备连接在一起。下面对使用MS／TP网络作为控制总线的基本组网方式做出说明。使用MS／TP控制网络可以将DDC顺序地手拉手菊花链方式连接，如图6-2所示。当超过1071m的距离时，可使用网络转发器，增加MS／TP控制总线的覆盖范围，两个设备之间最多使用3个网络转发器。
美国艾顿BACtalk BAS的控制网络采用的是BACnet MS／TP控制总线，该总线将DDC、协议转换器及符合BACnet标准协议的其他厂商的设备连接在一起。下面对使用MS／TP网络作为控制总线的基本组网方式做出说明。
BACtalk系统中的MS／TP控制网络（也叫控制总线）的数据传输速率系列是9.6kbit／s、19.2kbit／s、38.4kbit／s以及76.8kbit／s；网络结构是总线结构，当使用网络转发器时可成为星形结构；网络线缆是双绞屏蔽线。
网络连接长度最大1071m；最大连接的设备按照设备的主或从的分类，网络最大可连接主设备128个，或者最大可连接255个主和从设备。
当网络连接长度超过1071m的距离时，可使用网络转发器。在两个设备之间最多可使用3个网络转发器；必须在网络总线的开始与结束端分别跨接120Ω 1／4W（1±5％）的电阻；网络线屏蔽接地采用单点接地的方式。网络连接时有正负极性的区别。
MS／TP总线上连接的设备采用手拉手菊花链方式连接，在接入网络转发器后可采用星形结构。通信采用RS-485串行总线通信方式。使用MS／TP控制网络可以将DDC顺序地手拉手菊花链方式连接，如图6-2所示。

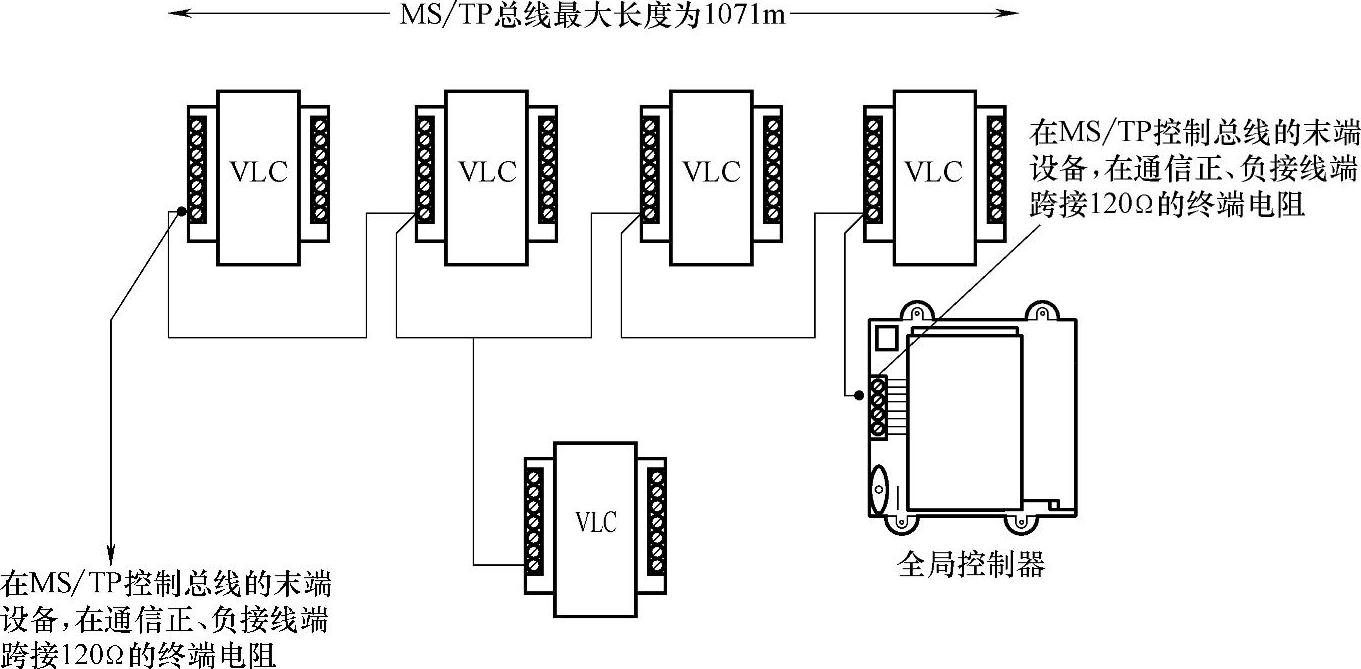

图6-2 手拉手菊花链方式连接
网络线缆接线方式如图6-3所示。
图6-3 网络线缆接线方式

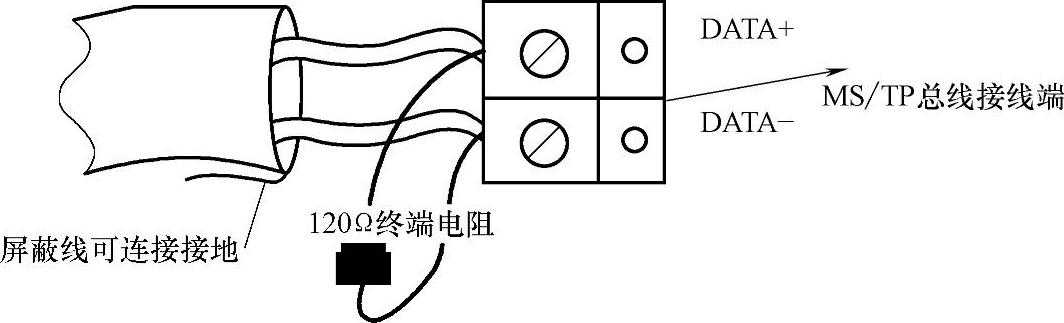

MS／TP总线终端电阻接线方式如图6-4所示。
(https://www.chuimin.cn)
图6-4 MS／TP总线终端电阻接线方式
在BACtalk系统中，BACnet MS／TP控制总线的线缆采用双绞屏蔽线，阻抗匹配阻值为100～120Ω；分布式电容小于100pF／m，屏蔽分布式电容小于200pF／m。屏蔽采用铂纸或网状屏蔽。
使用W221P-2254或W221P-1502，等同于美国线缆标准AWG22～AWG24。网络连接长度最大1071m，不包含枝干部分的长度。
每一条MS／TP控制总线上最大连接的设备：按照设备的主或从的分类，网络最大可连接主设备128个，或者最大可连接255个主和从设备。
每段网络可连接的最大设备：根据设备的单位负载的计算，最大可连接32个单位负载的设备。
当超过1071m的距离时，可使用网络转发器，增加MS／TP控制总线的覆盖范围，两个设备之间最多使用3个网络转发器。
必须在网络总线（枝干不需要）的开始与结束端分别跨接120Ω 1／4W（1±5％）的终端电阻；网络线屏蔽接地采用单点接地作为屏蔽接地的方式。

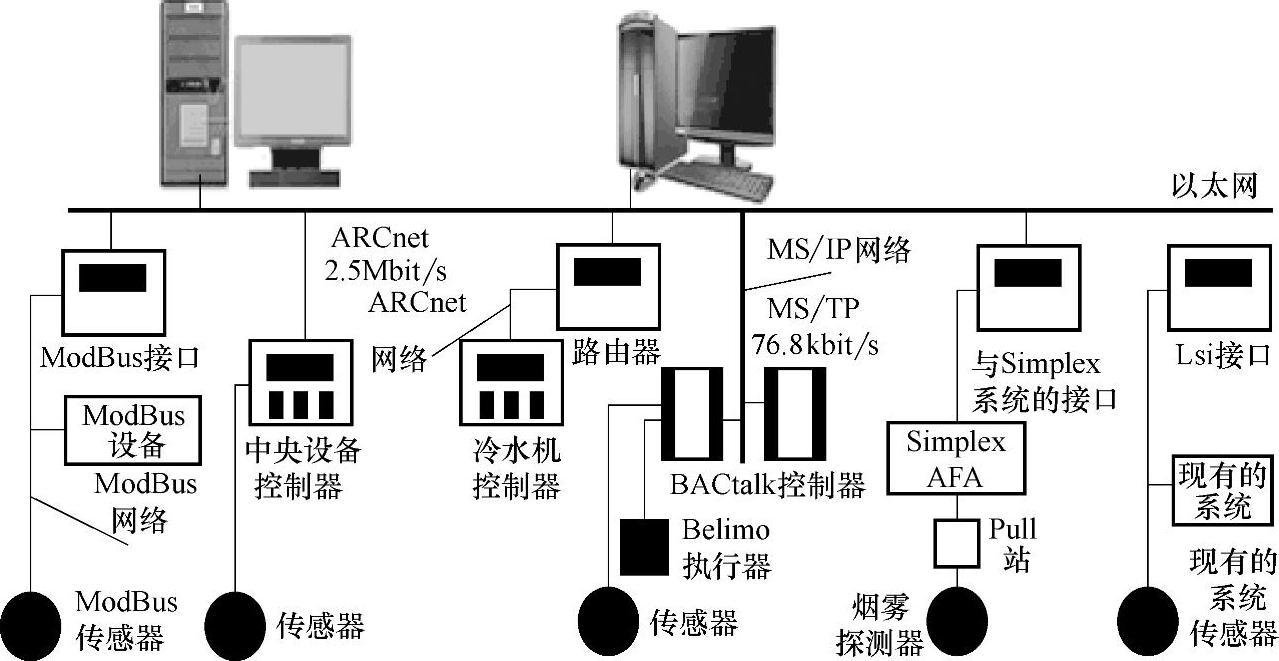

在BAS中，BACnet MS／TP控制总线可以和其他控制域网络混合使用，这里所讲的混合使用是指：在一个基于BACnet标准的BAS中还可以使用其他不同的控制网络，如图6-5所示。
图6-5 多种不同的控制网络共处于一个系统中
