BACnet标准与设备混合网络
【摘要】：BACnet／IP网络与非BACnet／IP网络互联，实质上是指由BACnet／IP和BACnet设备组成的混合网络。图5-22给出了一种通过BACnet／IP网络与BACnet网络互联构成BACnet／IP互联网的情况。BACnet／IP网络中传输的是UDP数据包，BACnet网络中传输的是BACnet报文。在BACnet网络中，PAD接收BAC-net设备发送的BACnet报文，向IP路由器转发一个IP帧，将包含BACnet报文的IP帧传送到目的节点。
BACnet／IP网络与非BACnet／IP网络互联，实质上是指由BACnet／IP和BACnet设备组成的混合网络。这里的非BACnet／IP网络特指基于原BACnet 135—1995定义的通信系统所构成的传统BACnet网络。
图5-20 非BACnet／IP网络和BACnet／IP网络互联
BACnet路由器是BACnet网络互联设备，不同BACnet网络之间的信息交换都要经过BACnet路由器。如果一个BACnet网络中的设备和一个BACnet／IP网络设备公用一个物理网段（如以太网段），必须为BACnet网络中的设备和BACnet／IP网络设备分配不同的BACnet网络号，这两个网络间的设备要通过一个BACnet／IP路由器来互联，互联的结构如图5-20所示。
BACnet、B／IP PAD技术（隧道技术）和BACnet／IP是BACnet标准体系中的3个子系列标准，综合使用这些子系列标准可以组建结构内容多种多样的BACnet／IP互联网和不同的网络组态。BACnet／IP网络中可以同时有BACnet、BACnet／IP和PAD设备，这些设备在一个BACnet／IP网络中同时运行必须遵守以下规则：
规则一：BACnet设备和BACnet／IP设备之间不能互相直接通信，彼此交换的报文要用一个BACnet-BACnet／IP路由器进行转发和路由才行，这里的BACnet-BACnet／IP路由器可以认为是一个广义的具有路由功能的网关。BACnet设备BACnet网络中，BACnet／IP设备在BACnet／IP网络中都必须有各自的BACnet网络号。
还有一个规则：BACnet／IP设备不能直接与隧道技术中PAD（协议包封装／拆装）设备进行通信，也要通过一个BACnet-BACnet／IP路由器连接实现通信。
一个由BACnet／IP设备和BACnet设备组成的混合网络结构如图5-21所示。

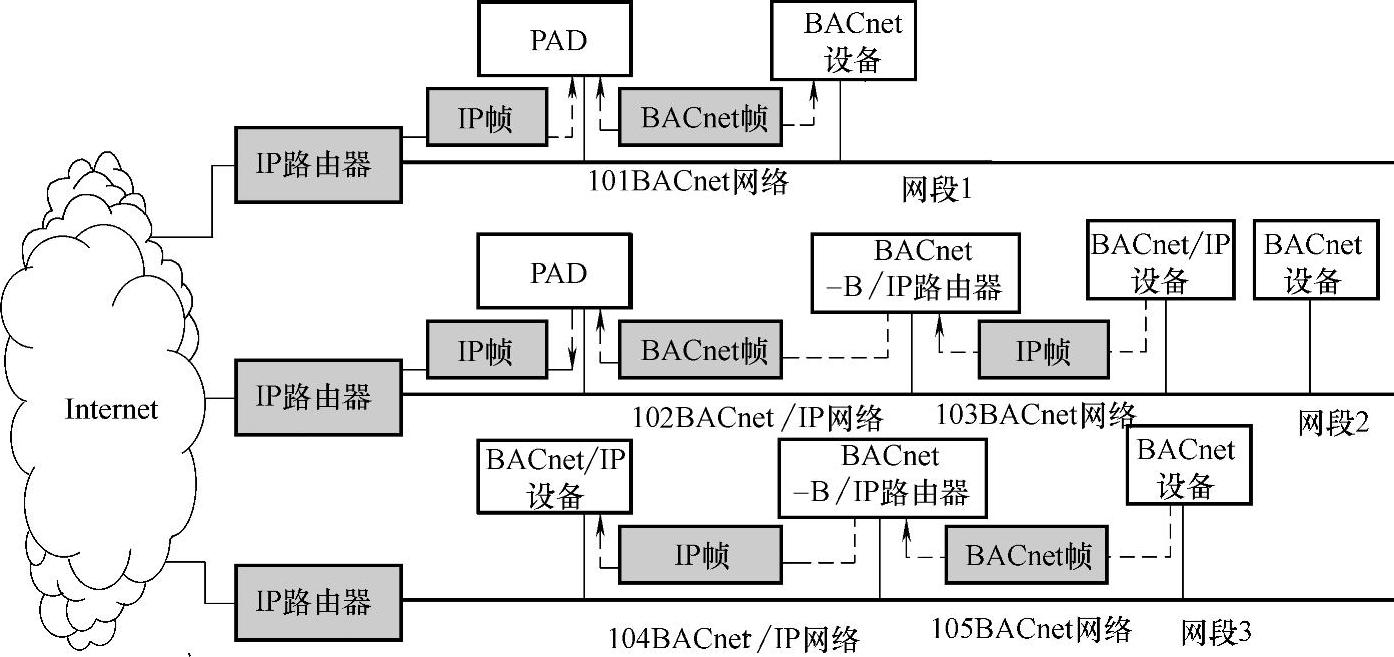

图5-21 由BACnet／IP设备和BACnet设备组成的混合网络
图5-21中的网段1是一个BACnet网络，包含BACnet设备、PAD和一个IP路由器，网段外部的IP帧经由IP路由器送至PAD，再由PAD从IP帧中取出BACnet报文，将其传送给本网络中的BACnet设备。网段2由BACnet网络、PAD、BACnet／IP网络、一个BACnet B／IP路由器、一个IP路由器、BACnet设备和BACnet／IP设备组成。
图5-21中网络101和网络103是BACnet网络，通过隧道技术（PAD）与其他网络组成BAC-net互联网，BACnet网络中的设备向网络上发送的是BACnet报文。网络102和网络104是BAC-net／IP网络，它们的设备向网络上发送的是IP帧，它们通过IP路由器可以直接连接到因特网中构成BACnet互联网。在网段2和网段3分别都同时存在BACnet／IP设备和BACnet设备，这两个网段分别都具有两个BACnet网络号，而它们各自中的两种设备之间进行数据通信时，需要有BACnet-BACnet／IP路由器进行互联。
图5-22给出了一种通过BACnet／IP网络与BACnet网络互联构成BACnet／IP互联网的情况。
图5-22中，有一个BACnet／IP网络1，BACnet网络2，还有一个包括BACnet／IP虚拟网络和BACnet虚拟网络的混合网络，不管是BACnet／IP网络还是BACnet网络都有一个自己的BACnet网络号。BACnet／IP网络中传输的是UDP数据包，BACnet网络中传输的是BACnet报文。
图5-22给出了BACnet／IP网络和B／IP PAD网络互联构成的一个网络组态，在该组态中，一个BACnet网络和一个BACnet／IP网络通过Internet互联起来。在BACnet网络中，PAD接收BAC-net设备发送的BACnet报文，向IP路由器转发一个IP帧，将包含BACnet报文的IP帧传送到目的节点。从远端来的IP帧通过IP路由器将UDP报文传递给PAD，PAD在转化为BACnet报文传送给BACnet设备。

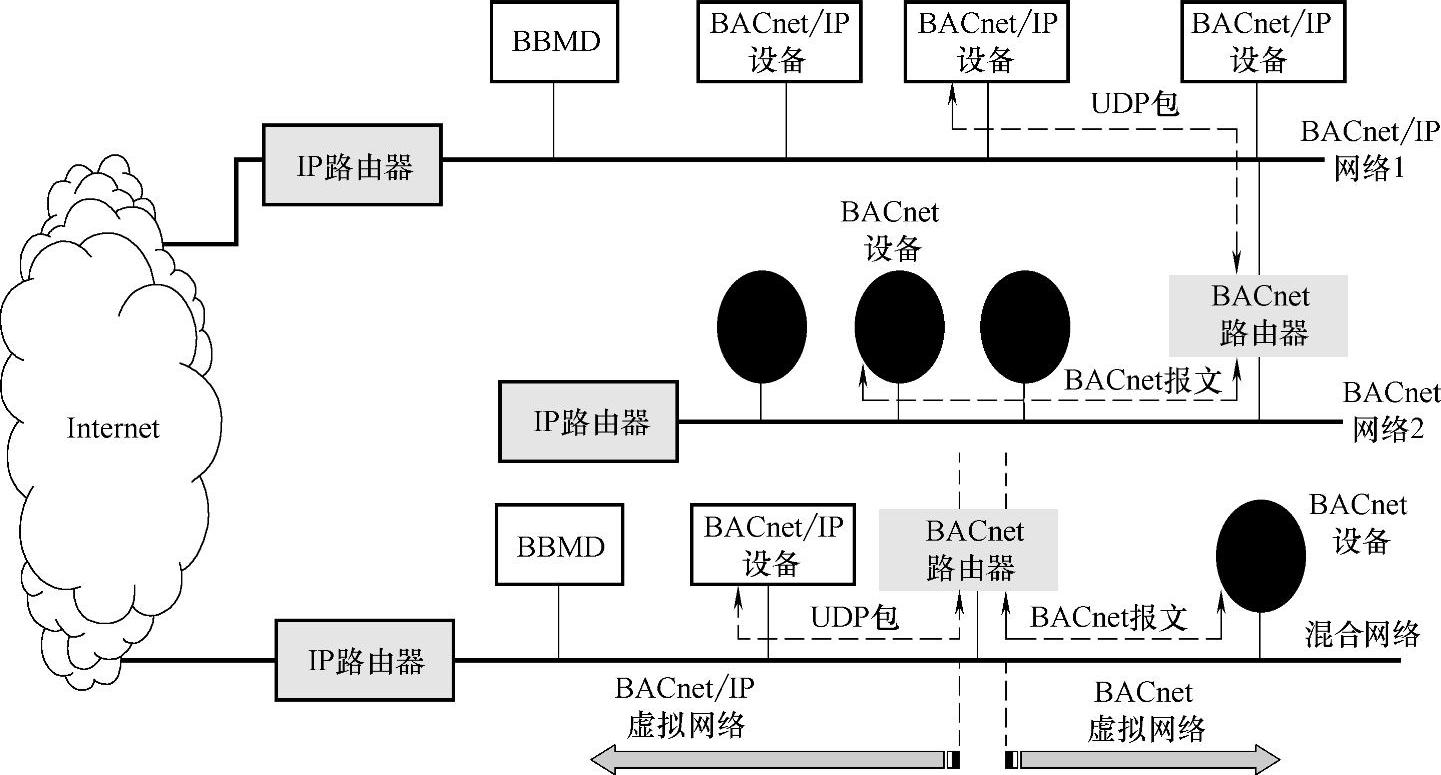

图5-22 BACnet／IP网络与BACnet网络互联

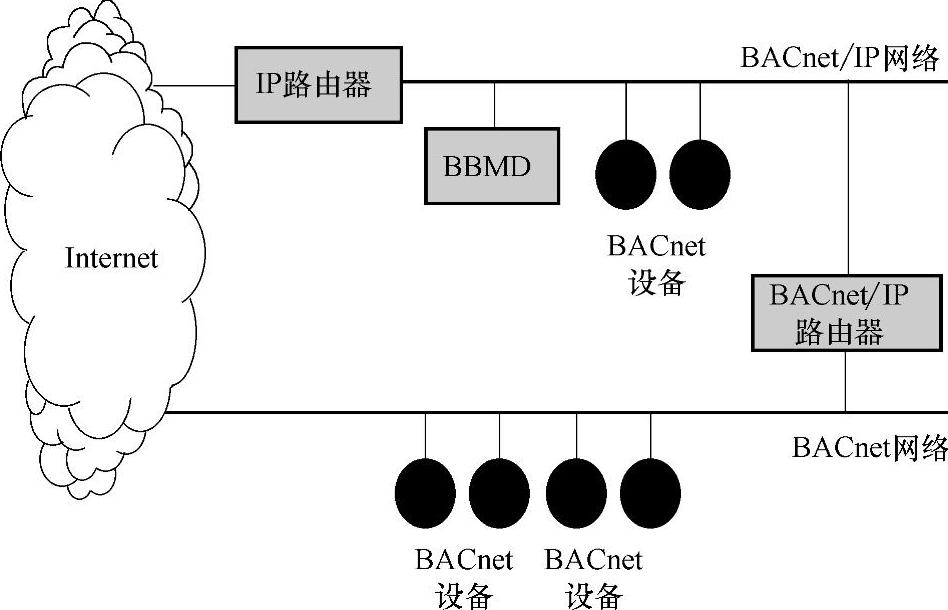

在图5-23中，BACnet／IP网络中包括了一个BBMD，在BACnet／IP网络的设备彼此之间使用UDP数据报传递数据，BACnet／IP设备和BACnet／IP路由器双向传输UDP数据报；BACnet／IP路由器和PAD之间双向传输BACnet报文；PAD与IP路由器之间双向传输UDP数据报。如果网络中的某一节点要和IP网络远端的节点通信，通过IP路由器连入Internet，实现通信。

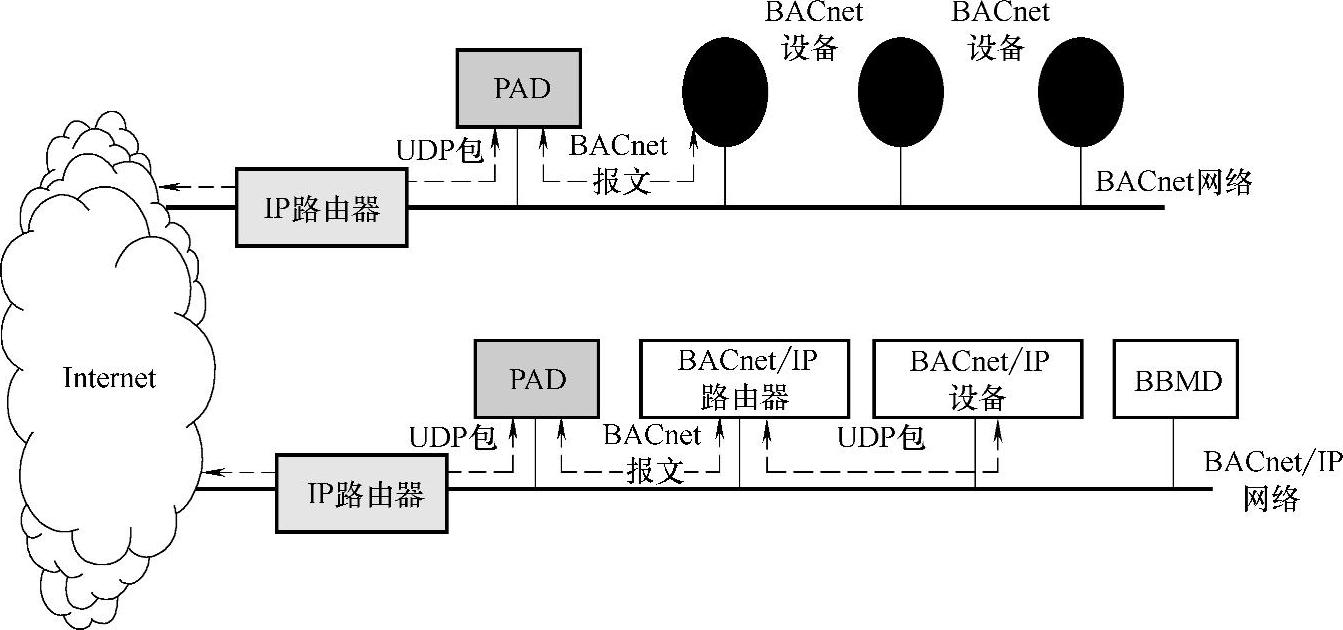

图5-23 BACnet／IP网络和B／IP PAD网络互联构成一个组态
