BACnet路由器产品：改善楼宇自控系统技术
【摘要】：美国科动控制系统（苏州）有限公司生产的一种BACnet路由器如图4-5所示。该路由器用于在BACnet／IP、BACnet以太网和BACnet MS／TP网络之间路由消息。按照美国国家标准协会和美国采暖、制冷与空调工程师学会标准ANSI／ASHRAE 135标准，BAS Router可以在BACnet／IP网络与BACnet MS／TP网络之间进行数据转发。它能够使得BACnet／IP设备通过以太网和MS／TP设备通信。产品上有3个LED显示灯，绿灯显示电源。
美国科动控制系统（苏州）有限公司生产的一种BACnet路由器如图4-5所示。该路由器用于在BACnet／IP、BACnet以太网和BACnet MS／TP网络之间路由消息。
部分性能参数：
1）BACnet／IP网络和BACnet®MS／TP网络之间发送信息；
2）10Mbit／s／100Mbit／s以太网直线、交叉自适应；
3）LED诊断，包括MS／TP数据流监视器；
4）美国联邦通信认证标准CFR 47，Part 15 Class A；
5）通过网页服务器试运行，重新设置及纠错；
6）可移除MS／TP端口连接头；
7）钉轨安装需要24V交流或直流电源；
8）MS／TP波特率：9600～76800bit／s。
按照美国国家标准协会和美国采暖、制冷与空调工程师学会标准ANSI／ASHRAE 135（ISO 16484-5）标准，BAS Router可以在BACnet／IP网络与BACnet MS／TP网络之间进行数据转发。它能够使得BACnet／IP设备通过以太网和MS／TP设备通信。路由器是由35mm的钉轨安装，通过24V交流或直接电源通电。每个产品上有一个MS／TP端口，一个10Mbit／s／100Mbit／s以太网端口。路由器可以通过WEB页面进行参数设置。
MS／TP端口提供一个光隔离收发器，还有EIA-485连接的3-pin的接线端子。通过这个端口，可以找到127个设备的地址，本地总线上有多达31个负载设备。所有MS／TP的波特率为9.6～76.8kbit／s。
以太网端口提供一个屏蔽RJ-45连接头。通过自动协商和直线、交叉自适应功能，可以自动适应连接设备的双工设置、速率和信号极性。
内置网页服务器可以通过网页浏览器用来试运行，重新设置和纠错。可以通过自配的交换机把路由器设置为工厂初始IP地址。
产品上有3个LED显示灯，绿灯显示电源。以太网LED灯显示绿色为100Mbit／s，显示黄色为10Mbit／s，若闪烁表明活动。LED绿灯闪烁显示收到MS／TP信号。

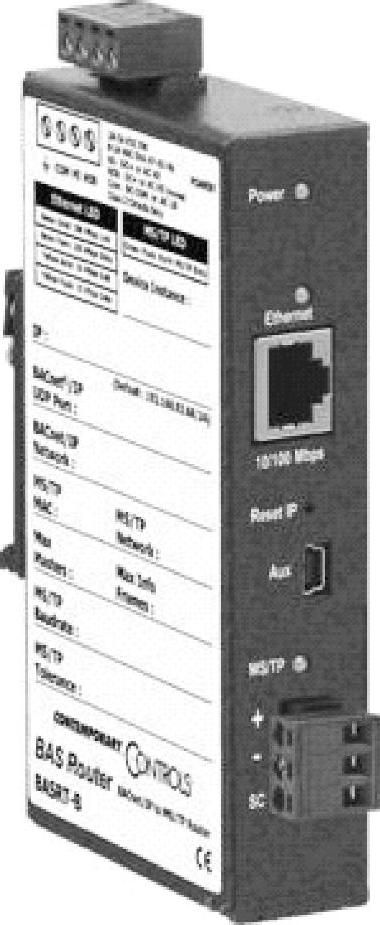

图4-5 一款BACnet路由器
