BACnet网络层PDU结构详解

2023-08-29 理论教育版权反馈

【摘要】：BACnet NPDU的组成结构以及报文头部PCI编码区的控制管理功能标识域如图4-3所示。目前的BACnet协议的版本号是1。用于记录报文经过BACnet路由器的次数。如果信源节点和信宿节点同在一个BACnet子网内进行数据通信，NPDU中与地址有关的域均可以默认。

1.BACnet网络层协议数据单元结构

BACnet网络层采用了与应用层不同的方式，只定义了NPDU报文，为了实现不同功能的网络层服务，通过报文头部PCI编码区的给定标识信息进行功能控制和管理。BACnet NPDU的组成结构以及报文头部PCI编码区的控制管理功能标识域如图4-3所示。

2.协议版本号

每个NPDU的第一个字节是一个无符号整数，标识BACnet协议的版本号。目前的BACnet协议的版本号是1。

3.NPDU中的控制字段

NPDU的第二个字节是控制字段，该字段的作用是区分服务的类型和功能，8bit中的每一位布尔值用来表示不同的功能，控制字节中每个位标识的作用见表4-2。

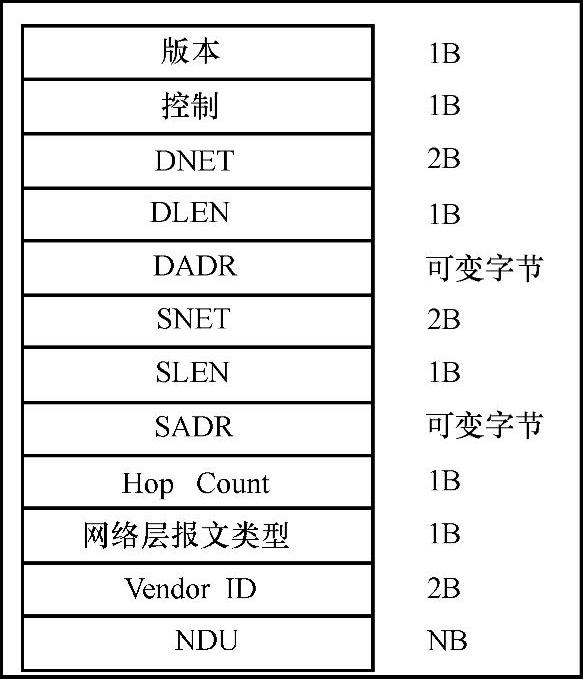

图4-3 BACnet NPDU结构

4.特殊域的内容

1）DNET：信宿节点网络号，2B。

2）DLEN：信宿节点的MAC层地址的长度，1B，0表示对目标网络的广播。

3）DADR：信宿节点的MAC层地址。

4）SNET：信源节点网络号，2B。

5）SLEN：信源节点MAC层地址的长度，1B。

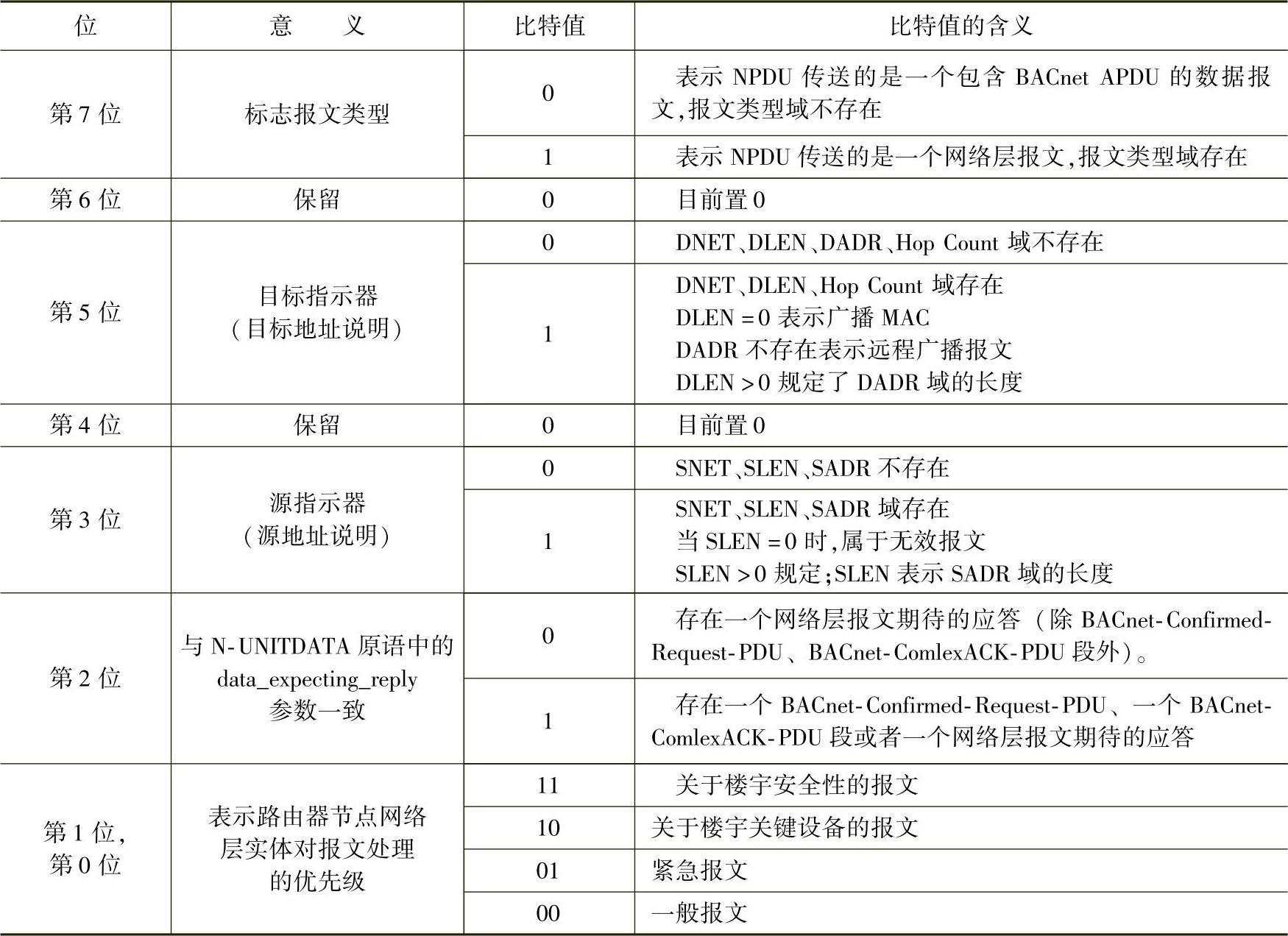

表4-2 控制字段中每个位标识的作用

6）SADR：信源节点的MAC层地址。

7）Hop Count：递减计数器值，1B，初始化为X‘FF’。用于记录报文经过BACnet路由器的次数。报文每经过一个BACnet路由器，该域的数值就减1。当该值为0时，则丢弃这个报文，不再向下一个路由器转发。

5.网络层报文类型（Message Type）

如果控制域字节中的第7位为1，表示此报文是一个网络层报文，其报文类型域存在。这是个1B的域，其内容表示报文携带的各种网络层的控制信息。

6.NUD（网络层数据部分）

NPDU中网络层数据部分NUD域的内容和长度取决于报文的类别。当网络层报文为传送AP-DU报文时，该域必须进行标识。如果报文是网络层协议控制和管理报文，NUD域内容和长度由报文的类型（Message Type）确定。

如果信源节点和信宿节点同在一个BACnet子网内进行数据通信，NPDU中与地址有关的域均可以默认。如果信源节点和信宿节点不在同在一个BACnet子网内，NPDU报文经过一个或多个BACnet路由器转发报文，涉及源地址的相关域较为复杂。
