BACnet标准技术及楼宇自控系统

2023-08-29 理论教育版权反馈

【摘要】：两个半路由器形成一个路由器，并建立起一个有效的PTP连接。PTP技术又称对等互联网络技术，该技术依赖网络节点的计算能力和网络带宽。PTP网络没有客户端或服务器的概念，只有平等的同级节点，同时对网络上的其他节点充当客户端和服务器。由某公司开发的BACnet路由器的外观如图3-8所示。BACnet路由器由控制器／路由器组成，这些控制器处于网络层并在BACnet／IP网络、以太网、BACnet和MS／TP网络之间路由BACnet信息。图3-8 一个BACnet路由器的外观

与通信传输介质相连的可寻址的设备就是网络节点，具体讲，是指网络中的一台电脑或其他设备与一个有独立地址和具有传送或接收数据功能的网络设备。节点可以是工作站、客户机、服务器、具有寻址能力的智能控制器，也可以是终端设备，拥有自己惟一网络地址的设备都是网络节点。

半路由器（half router）是一个设备或者节点，用在一个PTP连接的一端。两个半路由器形成一个路由器，并建立起一个有效的PTP连接。这里的PTP连接说明如下。

从OSI参考模型的应用层来看，可认为网络是由工作站和服务器组成的，但从传输层和网络层的角度看，工作站和服务器没有本质的区别，它们都是连接到网络上的一台机器，都可以用网络地址或名称来代替。它们之间的通信，就是所谓的点对点通信，也叫对等通信。在局域网上，点对点通信意味着两个工作站可以直接对话而不用经过文件服务器中转。

PTP技术又称对等互联网络技术，该技术依赖网络节点的计算能力和网络带宽。PTP网络没有客户端或服务器的概念，只有平等的同级节点，同时对网络上的其他节点充当客户端和服务器。这种网络设计模型不同于客户端—服务器模型，在客户端—服务器模型中通信通常来往于一个中央服务器。

这里讲到的PTP网络要与网络通信技术中的PTP进行区别。通信网络中，基本的通信过程要求网络时钟同步，即整个网络各设备之间的时间或频率差保持在合理的误差水平内。网络时钟同步包括以下两个概念：时间同步和频率同步。PTP（Precision Time Protocol，精确时间协议）是一种时间同步的协议，其本身只是用于设备之间的高准确度时间同步，但也可被借用于设备之间的频率同步。应用了PTP的网络称为PTP域，PTP域内有且只有一个同步时钟，域内的所有设备都与该时钟保持同步。

由网桥互联起来具有相同网络地址的一个或多个网段的集合成为网络。路由器则是工作在网络层能够将两个网络进行互联的重要设备，尤其是能够将两个异构网络实现互联的能力，是路由器的特色功能。BACnet路由器能够将两个不同的BACnet网络互联在一起。

通过一个路由器即可访问的，并且没有使用中间路由器时，就是一个直接连接网络。

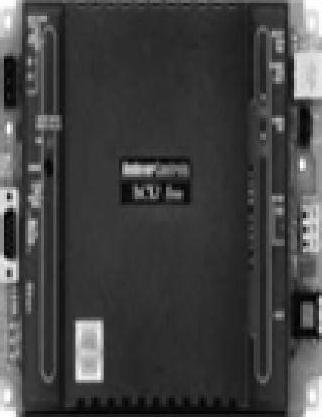

由某公司开发的BACnet路由器的外观如图3-8所示。

BACnet路由器由控制器／路由器组成，这些控制器处于网络层并在BACnet／IP网络、以太网、BACnet和MS／TP网络之间路由BACnet信息。BACnet路由器的主要性能参数如下：

1）支持23种BACnet对象类型，包括趋势、日程、日历和PID调节器的算法函数；

2）BACnet／IP和MS／TP能与第三方通信以实现互操作；

3）10／100Mbit／s以太网口；

4）支持BACnet广播信息设备；

5）提供最高级别的可靠性—存储应用程序、操作系统和运行实时数据；

6）闪存允许在线软件升级；

7）支持定制嵌入式网页服务器；

8）支持BACnet趋势对象；
