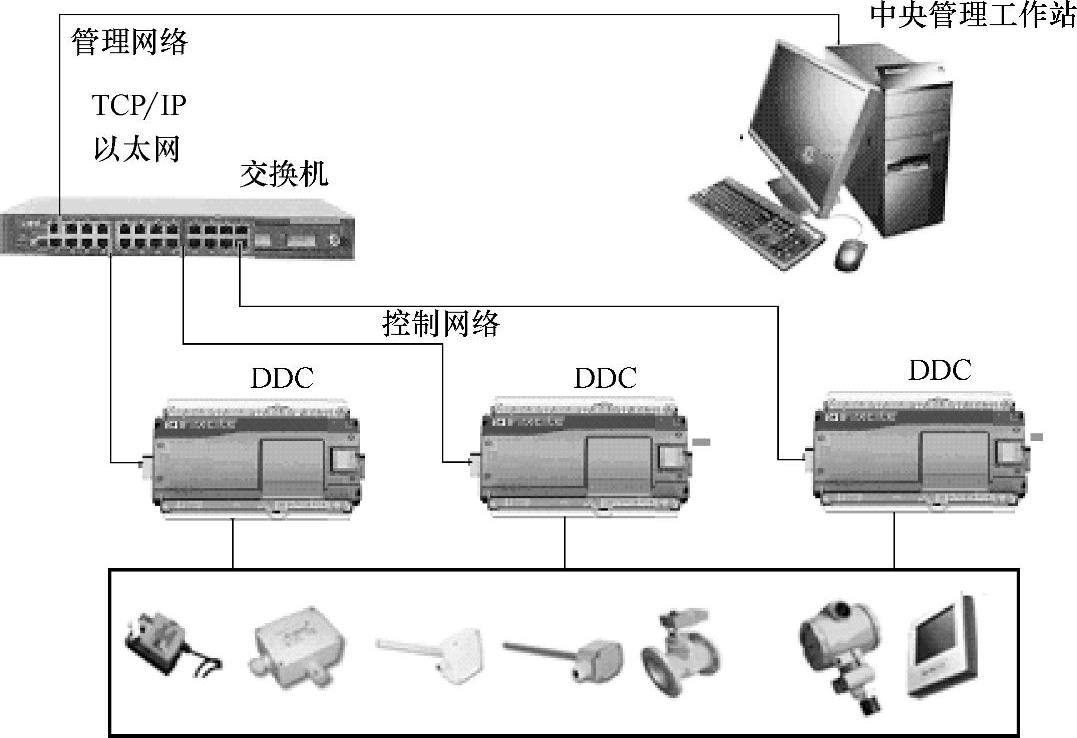

【摘要】：楼宇自控系统种类很多，按照通信网络架构来划分，主要分为两大类：使用层级结构的BAS和使用通透以太网的BAS。一部分使用层级结构的楼控系统在控制网络层级上又分出了一些子层，构成多层级结构的系统。这种结构的楼控系统通信网络的协议环境是TCP／IP协议簇。图1-25 采用通透以太网的楼宇自控系统结构

楼宇自控系统（BAS）种类很多，按照通信网络架构来划分，主要分为两大类：使用层级结构的BAS和使用通透以太网的BAS。

1.使用层级结构的BAS

BAS的中央管理工作站挂接的网络是管理网络，现场的控制器挂接的网络是控制网络，控制网络可以由不同的控制总线来构建，较为复杂的BAS在控制网络层级还分为几个逐次不同的层级，表现在挂接的控制器也分为不同的层级。通信网络架构由管理网络层和控制网络层组成，这样的BAS叫使用层级结构的BAS。

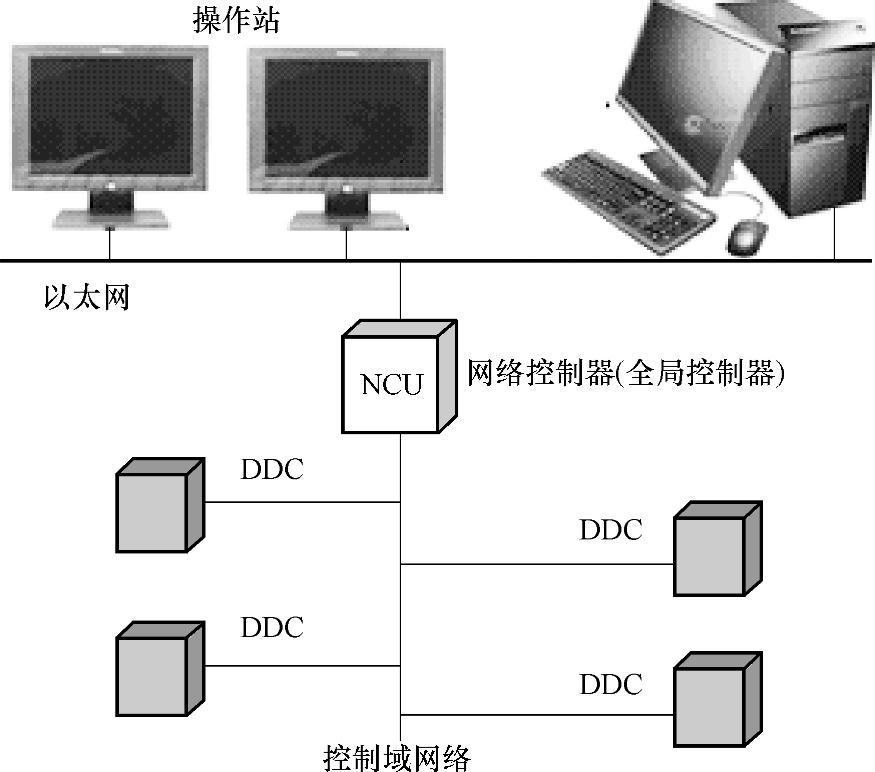

多数使用层级结构的BAS在控制网络上使用1～2个层级。江森公司Matasys BAS就是这样的结构，如图1-24所示。

图1-24描述的层级结构的系统就是江森楼控系统，系统的第一层网络是管理网络，是遵从TCP／IP的以太网，第二层的控制网络是LonWorks控制总线，LonWorks总线使用LonTalk协议，数据的传输速率为300bit／s～1.25Mbit／s。连接控制网络和管理网络之间的是NCU（Net Control Unit，网络控制器）。
