Modbus实用指南

2023-08-29 理论教育版权反馈

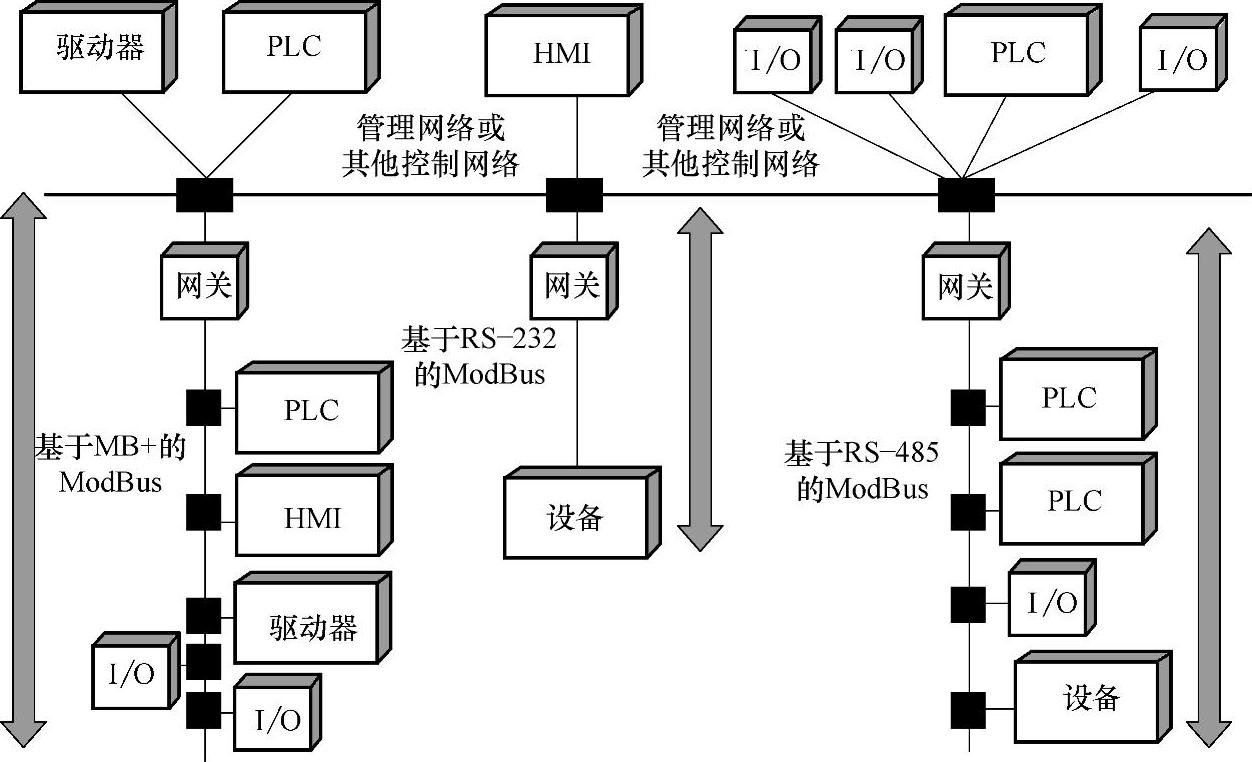

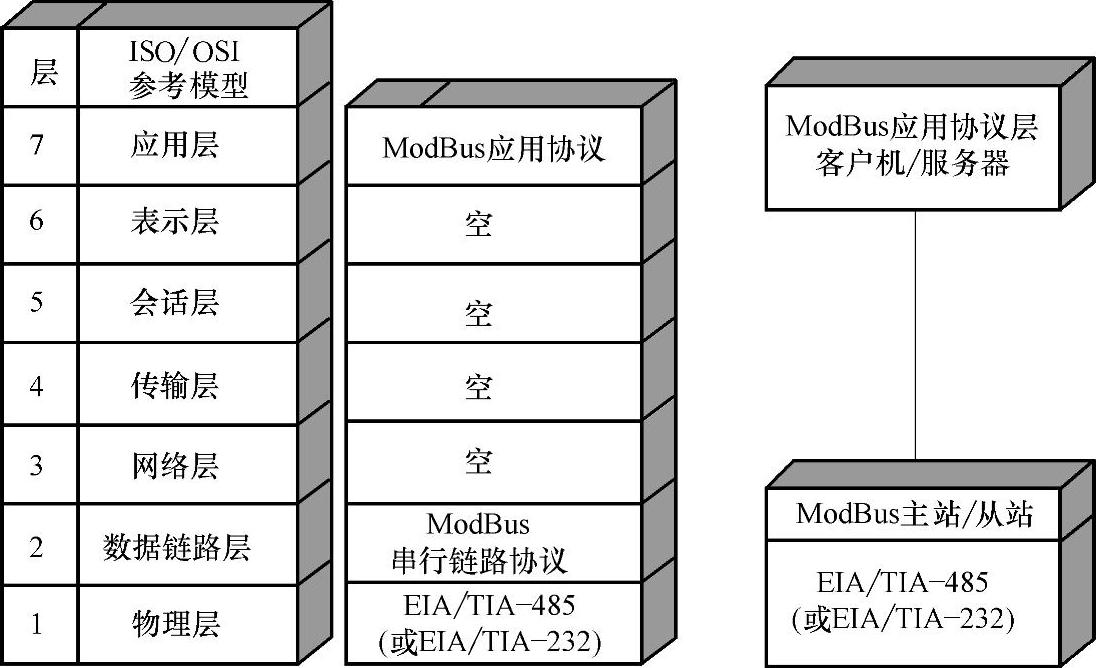

【摘要】：ModBus控制系统的技术特征：1）ModBus通信协议是一种工业现场总线通信协议，ModBus协议把通信对象定义为“主站”和“从站”。图1-18 用网关来实现现场总线和管理网络的互联图1-19 ModBus协议和ISO／OSI参考模型的关系

1.ModBus技术及控制系统的技术特征

ModBus是一种通用的现场总线，除了在工控领域中有很广泛的应用以外，在楼宇自控系统中也有较多的应用。工业自动控制系统和楼宇自动控制系统在控制网络化过程中，利用现场总线技术，将符合同一标准的各种智能设备统一起来，彻底实现整个监测系统的分散控制，将提高系统集成度和数据传输效率、延长有效控制距离，并有利于提高系统抗干扰性能和扩展系统功能。ModBus作为一种通用的现场总线，很多厂商的工业控制器、PLC、智能I／O与A-D转换模块具备ModBus通信接口。

ModBus是自1979年以来的工业通信标准，其应用层非常简单，且被广为接受。它是控制系统跟现场仪表或设备进行通信的一个很好的选择。

ModBus控制系统的技术特征：

1）ModBus通信协议是一种工业现场总线通信协议，ModBus协议把通信对象定义为“主站”（Master）和“从站”（Slave）。ModBus总线网络中的各个智能设备通过异步串行总线连接起来，系统中只能有一个控制器是主站，其余智能设备作为从站。主站发出请求，从站应答请求，并送回数据或状态信息。

2）ModBus系统开发成本低，简单易用，通过ModBus，可以很方便地将不同厂商生产的控制设备连接控制网络，进行集中监控。

2.ModBus网络体系结构

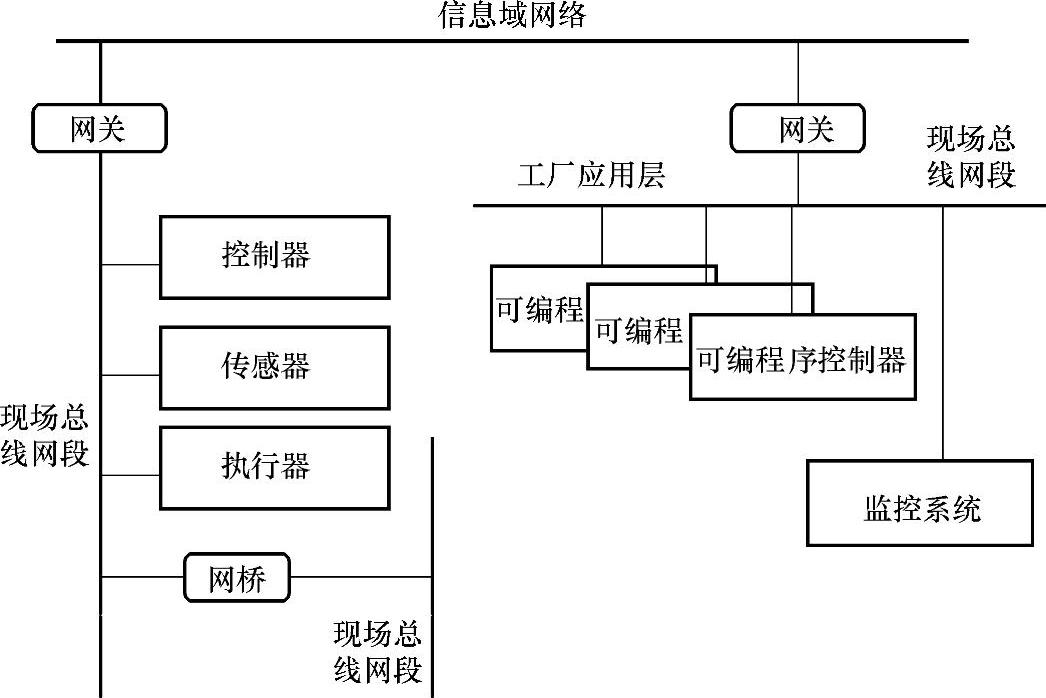

ModBus网络体系结构的一个实例如图1-17所示。
