RS-232总线及BACnet标准的楼宇自控系统技术
【摘要】：2）完整的RS-232C总线接口有22根线，采用标准的25芯DB插头座。4）采用RS-232C总线连接系统。一些设备与PC连接的RS-232C总线接口，因为不使用对方的传送控制信号，只需3条接口线，即“发送数据”、“接收数据”和“信号地”。
1.RS-232C总线部分特性
RS-232C总线是一种异步串行通信总线，总线标准是美国电子工业协会（EIA）正式公布的RC-232C，RS（Recommended standard）代表推荐标准，232是标识号，C代表RS232的第三次修改。
部分特性：
1）传输距离一般小于15m，传输速率一般小于20kbit／s。
2）完整的RS-232C总线接口有22根线，采用标准的25芯DB插头座。
3）RS-232C总线采用负逻辑。
4）采用RS-232C总线连接系统。
近程通信：10根线，或6根线，或3根线。
2.RS-232C总线常用连接形式
（1）5根线连接方式（见图1-7）。
（2）3根线连接方式（见图1-8）。

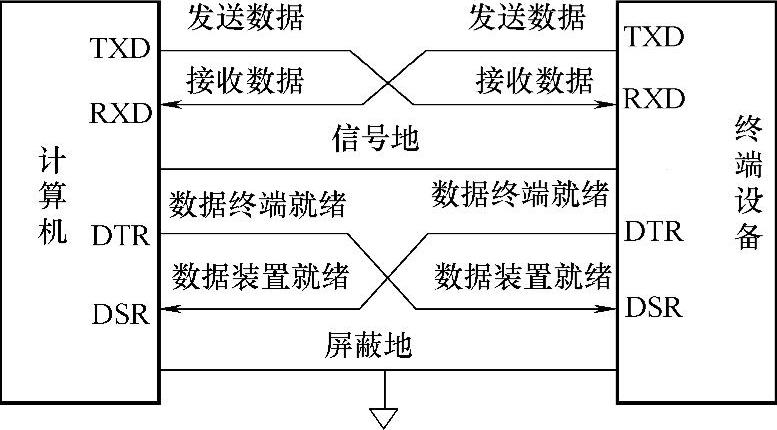

图1-7 计算机与终端设备的RS-232C 5根线连接方式

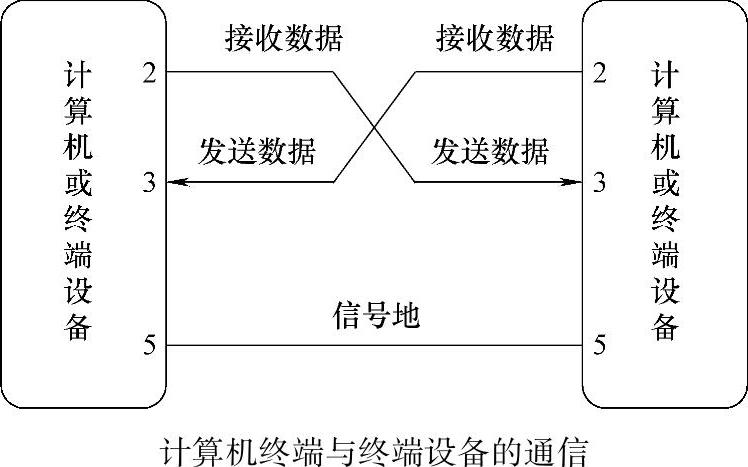

图1-8 3根线连接方式
RS-232C总线插头在数据通信设备（Data Communication Equipment，DCE）端，插座在数据终端设备（Data Terminal Equipment，DTE）端。一些设备与PC连接的RS-232C总线接口，因为不使用对方的传送控制信号，只需3条接口线，即“发送数据”、“接收数据”和“信号地”。所以采用DB-9的9芯插头座，传输线采用屏蔽双绞线。
9针串行口插头如图1-9所示。
图1-99 针串行口插头
9针串行口插头针脚定义：
Pin1 CD Received Line Signal Detector（Data Carrier Detect）
Pin2 RXD Received Data
Pin3 TXD Transmit Data
Pin4 DTR Data Terminal Ready
Pin5 GND Signal Ground
Pin6 DSR Data Set Ready
Pin7 RTS Request To Send
Pin8 CTS Clear To Send
Pin9 RI Ring Indicator
对应的中文含义见表1-1。

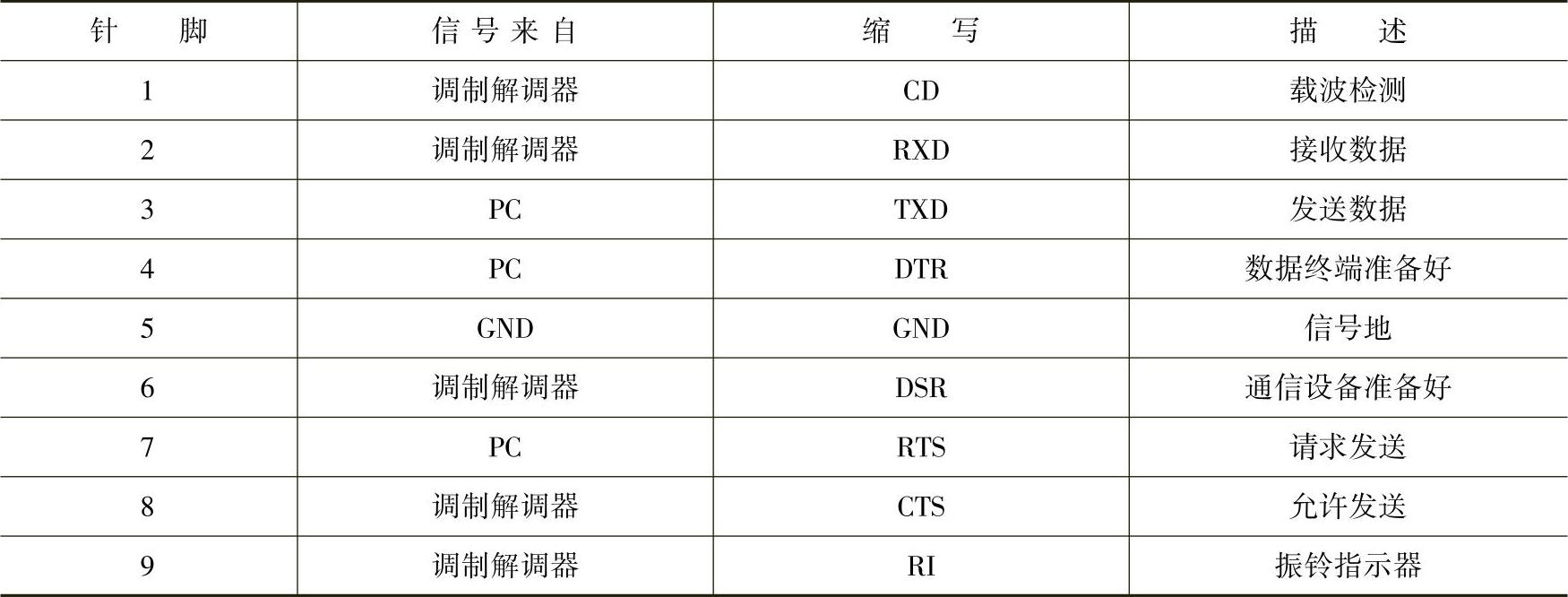

表1-19 针串口针脚定义（公口）
一般只用2、3、5号3根线，3根线的接线端子情况如下：
2 RXD输入
3 TXD输出
5 GND接地
