城市地下综合管廊工程建设及BIM技术应用
【摘要】：综合管廊内附属设施设备种类多，主要包括供配电系统、照明系统、消防系统、排水系统、通风系统、监控与报警系统和标识系统等。对管廊内设施设备进行规范化、精细化的管理，可以提高设备的使用效率、延长设备的使用寿命，进一步为综合管廊的安全运营提供有力保障。
综合管廊内附属设施设备种类多，主要包括供配电系统、照明系统、消防系统、排水系统、通风系统、监控与报警系统和标识系统等。对管廊内设施设备进行规范化、精细化的管理，可以提高设备的使用效率、延长设备的使用寿命，进一步为综合管廊的安全运营提供有力保障。
1.供配电系统
供配电系统的运维管理主要包括日常巡检监测和维修保养。具体包括对供配电系统内变压器、高压柜、低压（箱）供电线缆和桥架等进行的日常巡检和对变压器、高压柜等重要设备运行状态的实时监测；通过对供配电设备的缺陷和异常情况监视，及时发现设备运行中出现的缺陷、异常情况和故障，并及时采取相应的措施防止事故的发生和扩大，从而保证管廊供电系统安全可靠的运行。供配电系统内主要设备维护管理内容、要求及方法如表7-6所示。
2.照明系统
照明系统的运维管理主要包括日常巡检监测和维修保养。具体包括对照明灯具外观的日常巡视和灯具开关状态的实时监测；对于巡检中发现的灯具故障应及时通知维修人员进行维修。对于管廊内的常用照明灯具应该正常工作，能够满足安全巡检亮灯率应不小于98%。照明灯具的维护管理内容、要求及方法如表7-7所示。
表7-6 供配电系统主要设备维护管理内容、要求及方法

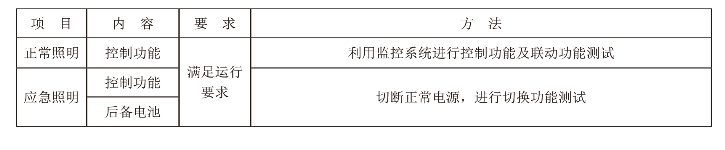

表7-7 照明系统维护管理内容、要求及方法
3.消防系统
消防系统的运维管理主要包括日常巡检监测和维修保养。具体包括对消防系统内防火门、灭火器材等设施设备的日常巡检和对消防设备运行状态的实时监测；针对采用细水雾灭火系统设备的维护管理，其内容、要求及方式如表7-8所示。

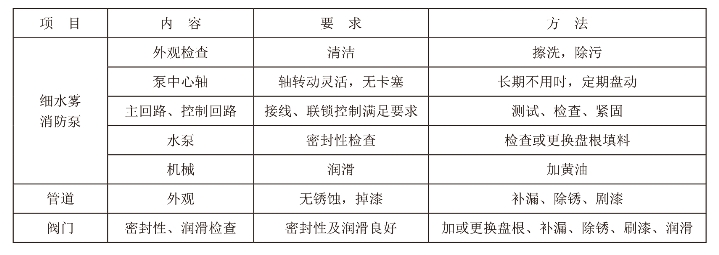

表7-8 细水雾灭火系统维护管理的内容、要求及方法
4.通风系统
通风系统的运维管理主要包括日常巡检监测和维修保养。具体包括对通风系统内风机、风阀以及风管等设备的日常巡检和对风机、风阀运行状态的实时监测；巡检中发现的设备故障应及时通知维修人员维修，并依照相关规范和设备的使用要求进行定期的保养。通风系统的维护管理内容、要求及方法如表7-9所示。
5.排水系统
排水系统的运维管理主要包括日常巡检监测和维修保养。具体包括对排水系统内水泵、排水管道及阀门等设备开展的日常巡检和对水泵、液位运行状态的实时监测；巡检中发现的设备故障应及时通知维修人员维修，依据运维管理方案，对排水系统维护管理内容、要求及方法如表7-10所示。
6.监控与报警系统
监控与报警系统的运维管理主要包括日常巡检监测和维修保养。具体包括对系统内各子系统设备的日常巡检和设备运行状态的实时监测；维护管理包括各子系统内设施设备，如监控中心机房、环境与设备监控设备、安全防范设备、报警与预警设备和通信设备等的维护。其中监控中心机房的维修管理内容、要求及方法如表7-11所示。
表7-9 通风系统维护管理内容、要求及方法

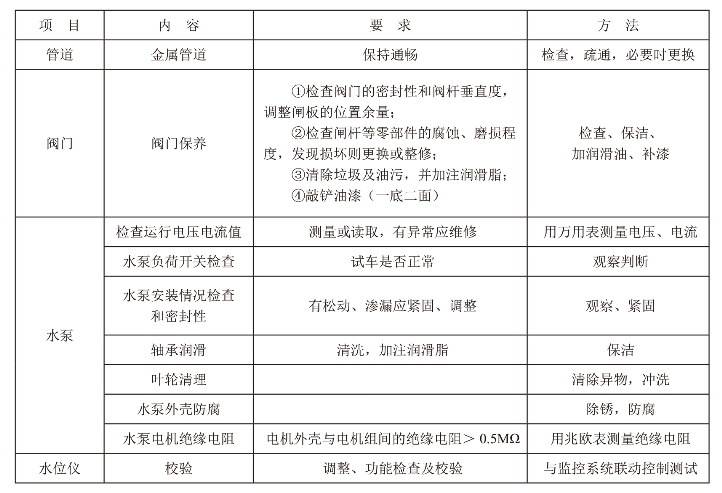

表7-10 排水系统维护管理内容、要求及方法

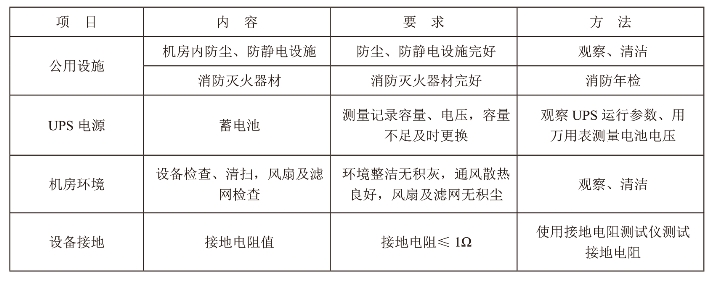

表7-11 监控中心机房维护管理内容、要求及方法
