城市地下综合管廊工程建设及BIM技术应用成果
【摘要】：综合管廊土建结构的管理范围包括管廊廊体、供配电室、监控中心结构及设施管理。表7-5综合管廊土建结构大中修的内容及预期效果
综合管廊运维管理通常由专门成立的城市综合管廊开发公司承担，制订管理方案及实施计划，科学合理确定运维管理内容、方法、标准及频次。综合管廊土建结构的管理范围包括管廊廊体、供配电室、监控中心结构及设施管理。管理内容包括日常巡检与监测、维修保养、专业检测和大中修管理。
1.日常巡检与监测
为了确保综合管廊土建结构的安全运行，需要定期对管廊土建结构的运行状态进行日常巡检与实时监测，并形成巡检与监测报告，并存档管理。土建结构日常巡检对象一般包括管廊内部、地面设施、保护区周边环境、供配电室、监控中心等，检查的内容包括结构裂缝、损伤、变形、渗漏等。日常巡检频次应至少一周一次，在极端异常气候、保护区周边环境复杂等情况下，宜增加巡检力量、提高巡检频率，及时发现土建结构的现状缺陷与潜在安全风险。日常巡检的主要内容及方法如表7-1所示。

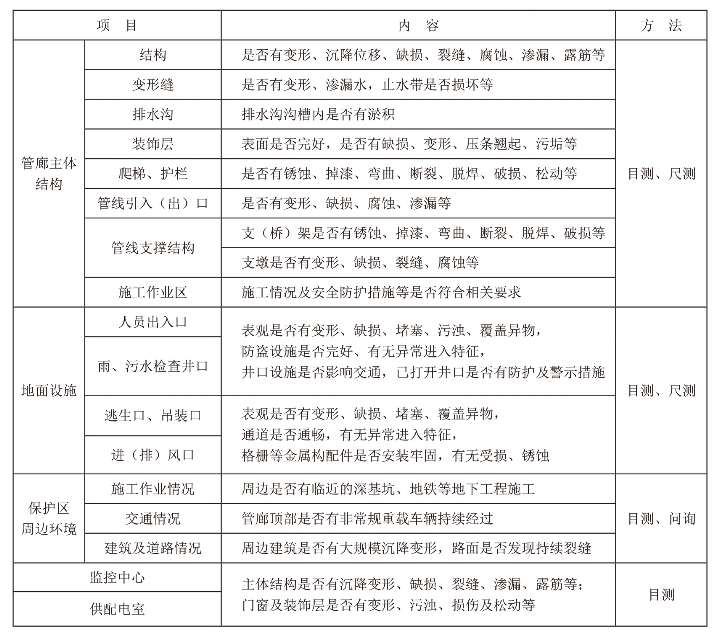

表7-1 日常巡检内容及方法
管廊土建结构的日常监测是采用专业仪器设备，对土建结构的变形、缺陷、内部应力等进行实时监测，及时发现异常情况并预警的运维管理方法。目前的土建结构日常监测以土建结构沉降位移实时监测为主，结合位移值及位移速率判断综合管廊结构稳定特征，对出现日常监测超警戒值情况，需做好检查记录，实地判断原因和范围，提出处理意见，并及时上报处理。
2.维修保养
依据日常巡检与监测情况，运维单位对管廊土建结构进行维修保养，建立维保记录，并定期统计易损耗材备件消耗及其他维修情况，分析原因，形成总结报告。针对混凝土结构的结构缺陷与破损、变形缝的破损、渗漏水、构筑物及其他设施松动或脱落、掉漆、损坏等，进行小规模维修，内容及维修方法如表7-2所示。土建结构保养以管廊内部及地面设施为主，主要包括管廊卫生清扫、设施防锈处理等，具体内容如表7-3所示。

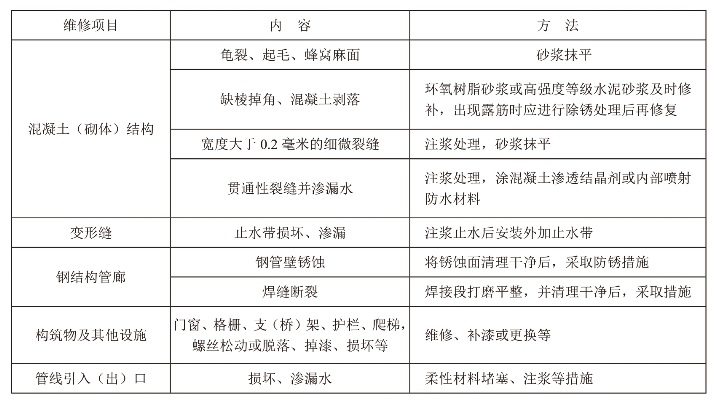

表7-2 综合管廊土建结构维修内容及方法

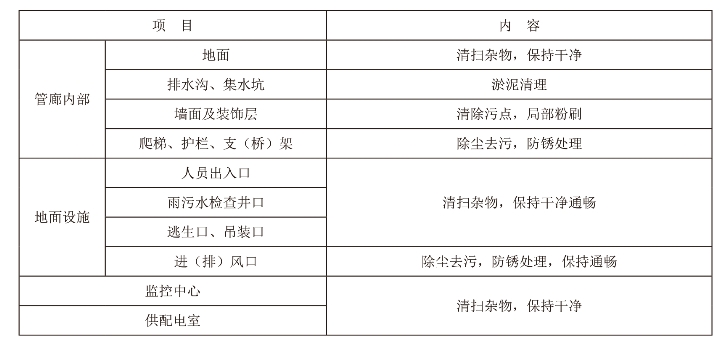

表7-3 综合管廊土建结构的保养内容
3.专业检测
当综合管廊经历地震、火灾、洪涝、爆炸等灾害事故后，或者经多次小规模维修，结构损伤或渗漏水等情况反复出现时，则需聘请专业检测单位，采用专业设备对综合管廊土建结构进行专项技术状况检查、系统性功能试验和性能测试。通常主要集中在结构裂缝、结构内部缺陷、混凝土强度、横断面变形、沉降错动、结构应力及渗漏水情况，具体内容及方法如表7-4所示。

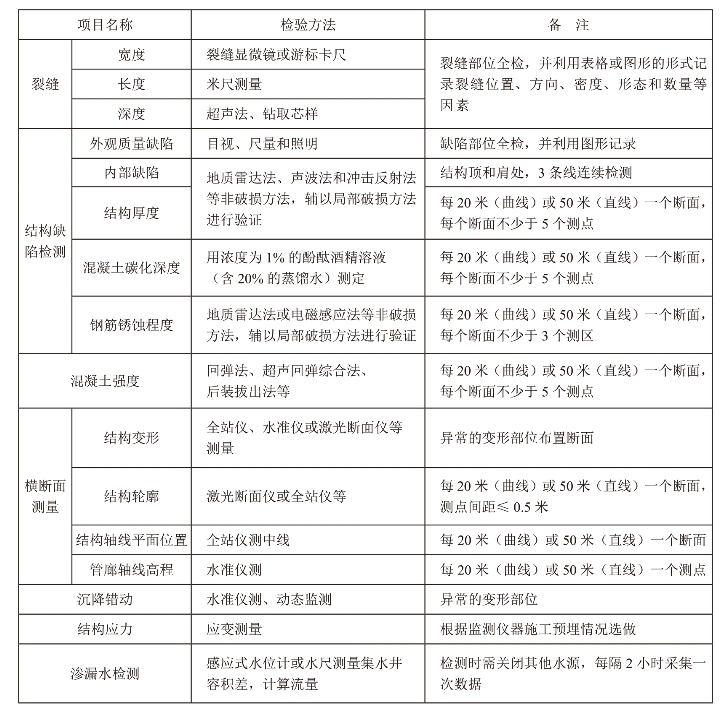

表7-4 综合管廊土建结构专业检测内容及方法
4.大中修管理
当综合管廊超过设计年限继续服役，或者由专业检测单位建议进行大中修时，必须对综合管廊进行大中修。综合管廊土建结构大中修的主要内容及预期效果如表7-5所示。

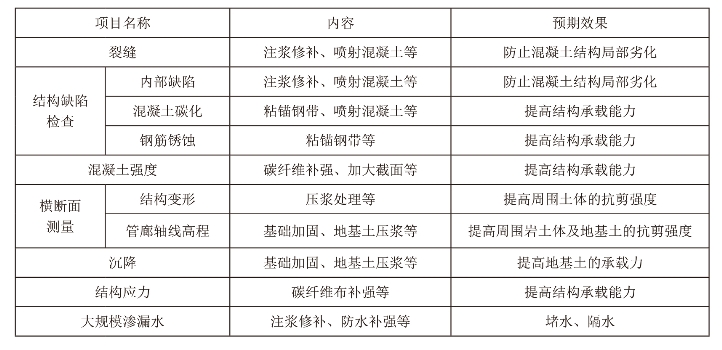

表7-5 综合管廊土建结构大中修的内容及预期效果
