BIM技术应用地下管廊预制加工
【摘要】：由深化设计图纸生成廊体预装配BIM模型与预制加工图，提交设计、监理、厂家及BIM技术人员审核；检查模型和加工图纸中的错漏碰缺，从而形成最终廊体预制加工成果；施工单位审定复核后，送厂家加工生产。
运用BIM技术提高综合管廊构件预制加工能力，包括混凝土结构廊体预制构件、混凝土结构管廊节点部位构件等，实现“生产工厂化”与“管理信息化”深度融合，基于BIM在工厂预制加工综合管廊构件，然后运到管廊施工现场，基于BIM信息进行高效拼装，这是实现建筑产业现代化的重要内容。
1.应用目的
应用BIM技术，通过形象化地深化设计综合管廊的廊体，减少产品生产中的尺寸型号及预埋管线等构造问题，以降低综合管廊施工的试错成本；通过三维化地展示廊体的制作与拼装施工，以加深所有参与部门的相互了解，减少沟通成本；通过“预制—装配”的方式实现流水化生产，降低劳动成本。
2.应用流程
基于BIM的综合管廊构件预制加工辅助，主要流程内容包括如下：
（1）数据准备：主要包括综合管廊施工作业模型、廊体预制构件的预制工作界面和安装方案设计、施工图纸、构件安装现场条件、加工制作设备的调配情况等与预制加工方案相关的文件资料。
（2）创建廊体预制构件模型：在确保收集数据准确性的前提下，根据预制加工方案资料和文件，将基于技术、管理等方面定义的预制加工过程附加信息添加到预制构件模型中，进而构建预制加工模型。
（3）生成构件预装配模型与预制加工图：获取预制厂家产品的构件模型，或根据厂家产品参数规格自行建立构件模型库，替换施工作业模型原构件。为了保证后期可执行必要的数据转换、机械设计及归类标注等工作，将施工作业模型转换为预制加工设计图纸。施工作业模型按照厂家产品进行分段处理，并复核是否与现场情况一致。生成构件预装配模型与预制加工图等成果，并提交设计、监理、厂家及BIM咨询服务单位审核。
（4）生成最终构件预制加工成果：经过深化设计方、加工厂家、施工方等单位参与的图纸会审，检查模型和深化设计图纸中的错漏碰缺，根据各自的实际情况互提要求和条件，确定加工范围和深度，选择加工方式、加工工艺和加工设备，将构件预制装配模型数据导出，进行编号标注，生成预制加工图及配件表，从而形成最终预制加工成果，施工单位审定复核后，送厂家加工生产。

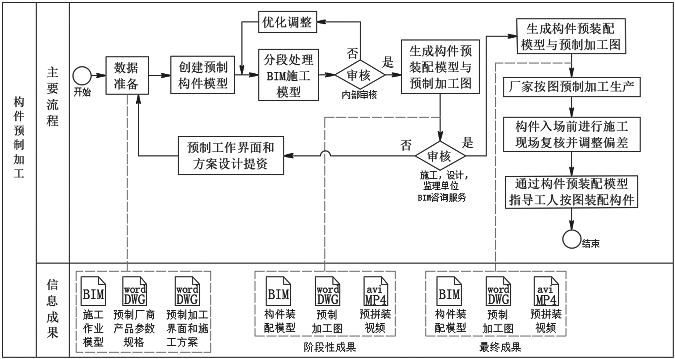

综合管廊工程项目构件预加工BIM应用操作流程如图6-3所示。
图6-3 构件预加工BIM应用操作流程
3.注意要点
（1）综合管廊构件预制装配模型。模型应正确反映管廊廊体构件的定位及装配顺序，能够达到虚拟演示装配过程的效果。
（2）构件预制加工图。加工图应体现构件编码，达到工厂化制造要求，并符合相关行业出图规范。
4.工程实践
中国药城（泰州）综合管廊工程运用BIM技术提高综合管廊廊体的预制加工能力，实现“生产工厂化”与“管理信息化”深度融合。

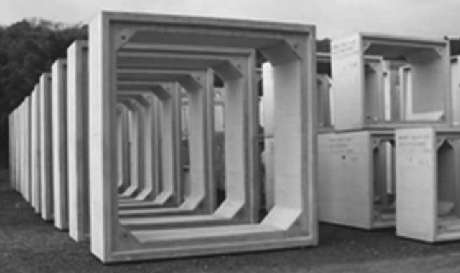

由深化设计图纸生成廊体预装配BIM模型与预制加工图，提交设计、监理、厂家及BIM技术人员审核；检查模型和加工图纸中的错漏碰缺，从而形成最终廊体预制加工成果；施工单位审定复核后，送厂家加工生产。考虑运输和吊装的设备选型，廊体预制的长度为1.5米（图6-4）。通过“预制—装配”的方式实现流水化生产，降低劳动成本。
图6-4 廊体预制成品
