1.应用目的

综合管廊工程项目的施工场地规划是对施工各阶段的场地地形、既有建筑与市政设施、周边环境、施工区域和施工区域内的各类设施进行规划布置和分析优化，以实现场地布置科学合理。

2.应用流程

（1）收集数据，并确保其准确性。

（2）根据综合管廊施工图设计模型或深化设计模型、施工场地信息、施工场地规划、施工机械设备选型初步方案以及进度计划等，创建或整合场地地形、既有建筑与市政设施、周边环境、施工区域、道路交通、临时设施、加工区域、材料堆场、临水临电、施工机械、安全文明施工设施等模型，并附加相关信息进行经济技术模拟分析，如工程量比对、设备负荷校核等。

（3）依据模拟分析结果，选择最优施工场地规划方案，生成模拟演示视频并提交施工部门审核。

（4）编制场地规划方案并进行技术交底。

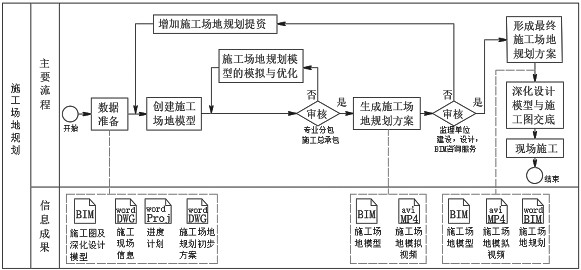

综合管廊工程项目施工场地规划BIM应用操作流程如图6-1所示。

pagenumber_ebook=127,pagenumber_book=117

图6-1　施工场地规划BIM应用操作流程

3.注意要点

（1）施工场地规划模型应动态表达施工各阶段的场地地形、既有建筑与市政设施、周边环境、施工区域和施工区域内各类设施的规划布置，要尽可能地接近现场情况。

（2）综合管廊工程项目施工场地规划方案、施工场地规划分析报告，应包含模拟结果分析、可视化资料等，辅助编制施工场地规划方案。

4.工程实践

中国药城（泰州）综合管廊工程项目，经过分析研究，采用明挖预制拼装的施工场地规划，根据管廊施工图设计BIM模型、管廊廊体预制加工信息、管廊运输路线、管廊吊装场地规划、施工机械设备选型初步方案以及进度计划等，创建或整合场地地形、既有市政管线、既有建筑物、周边地理信息系统（GIS）、施工区域及区域内各类施工设施的模型，进行规划布置和分析优化，以实现管廊施工场地布置科学合理。

基于BIM的施工场地规划过程中，应重点解决好地下既有市政管线与管廊的冲突问题。对既有市政管线构建BIM模型，并与管廊设计模型进行“合模”冲突分析（图6-2），依据分析报告，进行既有管线搬迁或连接处理，从而全面且准确地为土方开挖、桩体施工、管廊廊体吊装等工作提供支撑。

pagenumber_ebook=128,pagenumber_book=118

图6-2　施工场地“合模”冲突分析
