城市地下综合管廊工程的BIM技术应用

2023-08-29 理论教育版权反馈

【摘要】：在施工图设计阶段也需进行模拟仿真漫游，确定最终设计成果符合综合管廊管理与使用者的需求，可用于招标和施工。虚拟仿真漫游BIM操作流程如图5-39所示。图5-39虚拟仿真漫游BIM操作流程图3.注意要点动画视频应当能清晰表达综合管廊内部、入廊管线及附属工程的设计效果，并反映主要空间布置、复杂区域的空间构造等。图5-40中国药城（泰州）综合管廊BIM虚拟仿真漫游

应用BIM软件模拟综合管廊的三维空间关系和场景，通过漫游、动画和虚拟现实（VR）等形式提供身临其境的视觉、空间感受，有助于相关人员在规划及方案设计阶段预览和比选。在施工图设计阶段也需进行模拟仿真漫游，确定最终设计成果符合综合管廊管理与使用者的需求，可用于招标和施工。

1.应用目的

通过综合管廊内的模拟仿真漫游，发现在二维图纸上不易察觉的设计缺陷或问题，减少由于对综合管廊断面设计、入廊管线布置、附属工程内容的规划不周全而造成损失，有利于管廊设计与管理人员对设计方案进行辅助设计与方案评审，促进城市地下综合管廊工程项目的规划、设计、投标、报批与管理。

2.应用流程

综合管廊模拟仿真漫游具体操作流程如下：

（1）收集数据，并确保数据的准确性。

（2）将综合管廊主体结构、入廊管线、附属设施等信息模型导入具有虚拟动画制作功能的BIM软件，根据建筑项目实际场景的情况，赋予模型相应的材质。

（3）设定视点和漫游路径，该漫游路径应当能反映综合管廊整体布局、入廊管线和附属设施的主要空间布置以及重要场所设置，以呈现综合管廊设计表达意图。

（4）将软件中的漫游文件输出为通用格式的视频文件，并保存原始制作文件，以备后期对综合管廊的调整与修改。

虚拟仿真漫游BIM操作流程如图5-39所示。

pagenumber_ebook=115,pagenumber_book=105

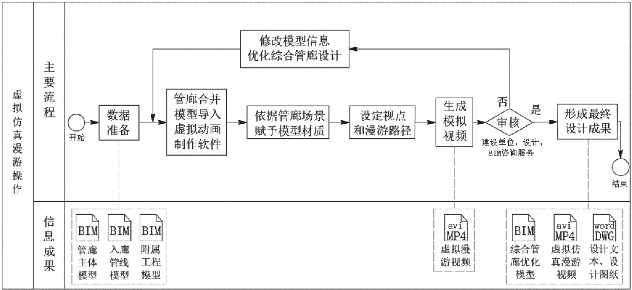

图5-39　虚拟仿真漫游BIM操作流程图

3.注意要点

动画视频应当能清晰表达综合管廊内部、入廊管线及附属工程的设计效果，并反映主要空间布置、复杂区域的空间构造等。漫游文件中应包含全专业模型、动画视点和漫游路径等。

4.工程实践

中国药城（泰州）综合管廊工程项目，将构建的主管廊和两根支管廊模型形成的“π”形结构、各类入廊管线模型以及通风、照明、消防、电力、弱电等附属工程模型导入Navisworks、Lumion等模拟仿真软件，根据设计给不同的管道赋予不同颜色不同材质，例如水管为蓝色、消防管为棕红色、工业气体管道为黄色、电力线路桥架为灰色，设定漫游路径为从主管廊的端头开始，在主管廊中漫游（图5-40a），行走到主管廊与次管廊交叉的位置（图5-40b），继续走至管廊监控室（图5-40c），并且走进监控室内部（图5-40d）进行体验，然后制作视频，用于分析管廊及其附属工程设计的细节问题，并对不合适的部位进行完善和优化。

pagenumber_ebook=116,pagenumber_book=106

图5-40　中国药城（泰州）综合管廊BIM虚拟仿真漫游
