城市地下综合管廊工程BIM技术应用

2023-08-29 理论教育版权反馈

【摘要】：综合管廊附属工程BIM三维模型包含消防系统、通风系统、供电系统、照明系统、排水系统、监控与报警系统、标识系统。在建模及使用BIM模型时，便于对不同系统的管道进行区分，如图5-15所示。图5-15消防系统设置切换到“-4.75A建筑平面”视图，单击“系统”选项卡“卫浴和管道”面板中的“管道”工具，在左侧实例属性对话框中选择相应的管道种类，在机械一栏下选择管道的系统类型，并按设计图标注调整偏移量，如图5-16所示。

综合管廊附属工程BIM三维模型包含消防系统、通风系统、供电系统、照明系统、排水系统、监控与报警系统、标识系统。

（1）消防系统

单击“插入”选项卡“从库中载入”面板中的“载入族”工具，找到消防专业的各种管道连接件并载入模型当中。

在项目浏览器中找到并单击“管道系统”，在要修改的系统上单击右键后点选“类型属性”，在该菜单栏中的“材质”栏右侧可修改消防管的系统材质，为各消防系统选择不同颜色的渲染材质。在建模及使用BIM模型时，便于对不同系统的管道进行区分，如图5-15所示。

pagenumber_ebook=100,pagenumber_book=90

图5-15　消防系统设置

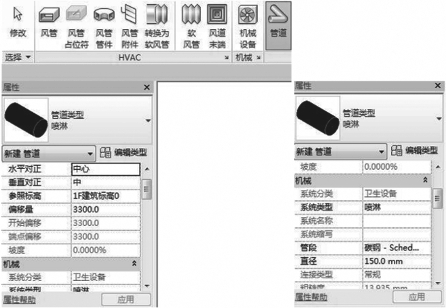

切换到“-4.75A建筑平面”视图，单击“系统”选项卡“卫浴和管道”面板中的“管道”工具，在左侧实例属性对话框中选择相应的管道种类，在机械一栏下选择管道的系统类型，并按设计图标注调整偏移量，如图5-16所示。

单击“编辑类型”，在该菜单中单击“布管系统配置”一栏右侧的“编辑”按钮后，在“布管系统配置”菜单中为管道设置之前载入的管道连接件，这样在喷淋管绘制过程中，管道与管道之间方可正常连接，如图5-17所示。

绘制管道时在视图区域单击鼠标左键，作为起点，沿管道所在位置进行绘制，再次单击鼠标左键作为终点，按下Esc键，结束管道的绘制。

pagenumber_ebook=101,pagenumber_book=91

图5-16　喷淋管道属性

pagenumber_ebook=101,pagenumber_book=91

图5-17　喷淋管道系统配置

连接两个平行管道时，两管道中心线要在一直线上，在调整时可单击“修改”选项卡“修改”面板中的“对齐”工具，然后先单击模型中的对齐目标，紧接着再点击需要对齐的目标。完成对齐后，单击同面板中的“修剪/延伸为角”工具，然后分别单击点选两管道，即可实现连接。

当需要连接3个或4个管道时，需要先连接两个管道，然后单击该连接处的连接件，在连接件周围找到“+”符号并单击，则可增加接口，然后将需要继续连接的管道拉至该接口处进行连接，如图5-18所示。

pagenumber_ebook=102,pagenumber_book=92

图5-18　喷淋管道连接

最终完成后的成果如图5-19所示。

pagenumber_ebook=102,pagenumber_book=92

图5-19　消防管道

排水系统绘制方式同消防系统。

坡度水管的绘制：选择管道后，设置坡度值，即可绘制。

（2）通风系统

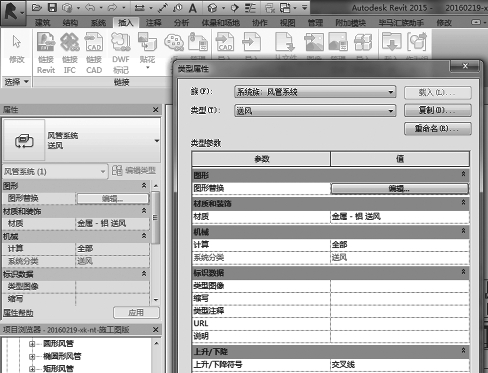

暖通系统基本上由空调风系统、通风系统及排烟等系统组成，空调风系统又可分为送风系统、回风系统和新风系统。在绘制风管前，需要设置风管系统，分别设置送风、回风、排风、排烟系统，并设置相应的材质，便于对不同系统的风管进行区分，如图5-20所示。

绘制风管：切换到“-4.75A建筑平面”视图，单击“系统”选项卡“HVAC”面板中的“风管”工具，在左侧实例属性对话框中选择相应的风管形状，在机械一栏下选择风管的系统类型，并按设计图标注调整偏移量，如图5-21所示。

pagenumber_ebook=103,pagenumber_book=93

图5-20　暖通系统创建

pagenumber_ebook=103,pagenumber_book=93

图5-21　绘制风管

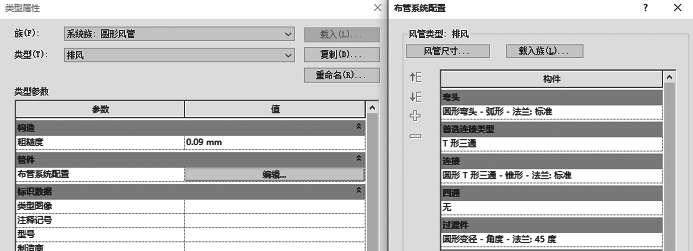

单击“编辑类型”，在该菜单中单击“布管系统配置”一栏右侧的“编辑”按钮后，在“布管系统配置”菜单中为风管设置之前载入的风管连接件，这样在风管绘制过程中，风管与风管之间方可正常连接，如图5-22所示。

pagenumber_ebook=104,pagenumber_book=94

图5-22　风管连接件

绘制风管时在视图区域单击鼠标左键，作为起点，沿风管所在位置进行绘制，再次单击鼠标左键作为终点，按下Esc键，结束风管的绘制。

连接两个平行风管时，两风管必须有一侧，或风管中心线在一直线上，在调整时可单击“修改”选项卡“修改”面板中的“对齐”工具，然后先单击模型中的对齐目标，紧接着再点击需要对齐的目标。完成对齐后，单击同面板中的“修剪/延伸为角”工具，然后分别单击点选两风管，即可实现连接。

如连接风管所自动生成的连接件并非所需要的连接件，单击该连接件，在“属性”栏中可以进行修改。如果连接3个或4个风管时，需要先连接两个风管，然后单击该连接处的连接件，在连接件周围找到“+”符号并单击，则可增加接口，然后将需要继续连接的风管拉至该接口处进行连接。

使用与上述步骤类似的操作方法，绘制所有的风管。

添加风阀、消声器等风管附件。单击“常用”选项卡下“HVAC”面板上的“风管附件”命令，自动弹出“放置风管附件”上下文选项卡。在类型选择器中选择所需的类型，若项目中没有，则需要从库中载入项目中，在绘图区中添加风阀到相应的位置，单击鼠标左键，即可将风阀添加到风管上，如图5-23所示。

其他附件添加方式与风阀步骤相似，依次完成风管附件的添加。

pagenumber_ebook=105,pagenumber_book=95

图5-23　添加风阀、消声器

添加风机可以通过载入风机族实现：单击“插入”选项卡下“从库中载入”面板上的“载入族”命令，选择库中的风机族文件，单击打开，将该族载入项目中。

放置机组：单击“常用”选项卡下“机械”面板上的“机械设备”下拉菜单，在面板上的类型选择器中选择风机，然后在绘图区域风机所在合适位置单击鼠标左键，即将机组添加到项目中。选中该附件，选择实例属性，在实例属性对话框中可以修改风机的偏移值，以确定风机相对标高。再将风机与风管连接，使其成为一个完整的系统。

最终完成后的成果如图5-24所示。

pagenumber_ebook=105,pagenumber_book=95

图5-24　暖通系统

（3）电气系统

综合管廊电气系统包含供电系统、照明系统、监控与报警系统等。电气系统建模过程如下：

机电一般是以建筑标高为参照，所以可以直接利用建筑模型的标高和轴网，运用复制监视命令，将建筑模型的标高和轴网复制过来，而减少相应的工作。

绘制桥架：单机“插入”选项卡“从库中载入”面板中的“载入族”工具，找到电力专业的各种桥架连接件并载入模型当中。

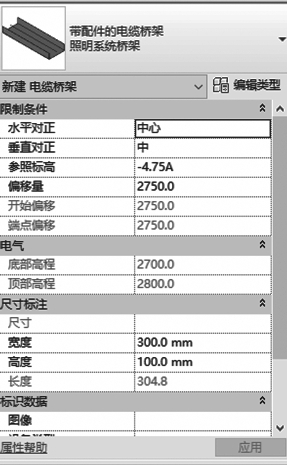

切换到“-4.75A建筑平面”视图，单击“系统”选项卡“电气”面板中的“电缆桥架”工具，在左侧实例属性对话框中选择相应的桥架种类，并按设计图标注调整偏移量和尺寸，如图5-25所示。

pagenumber_ebook=106,pagenumber_book=96

图5-25　电缆桥架

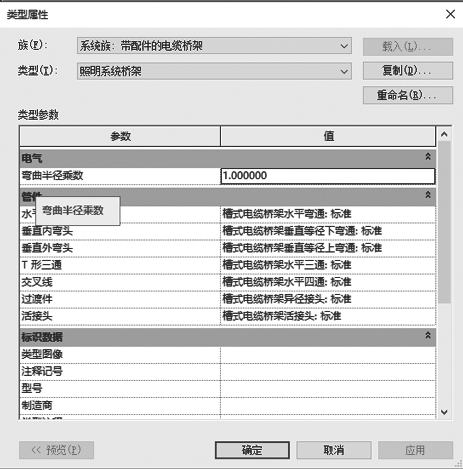

单击“编辑类型”，在该菜单中单击“管件”一栏下，设置之前载入的桥架连接件，这样在桥架绘制过程中，桥架与桥架之间方可正常连接，如图5-26所示。

绘制桥架时在视图区域单击鼠标左键，作为起点，沿桥架所在位置进行绘制，再次单击鼠标左键作为终点，按下Esc键，结束桥架的绘制。

pagenumber_ebook=107,pagenumber_book=97

图5-26　桥架管件类型

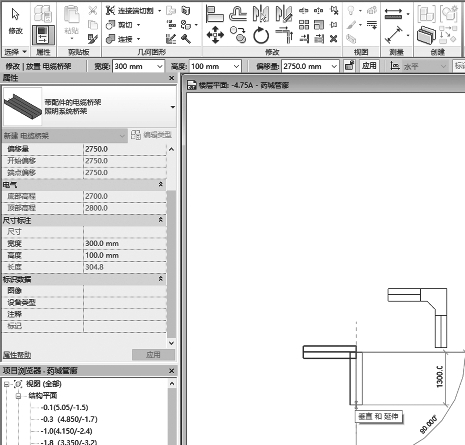

在电缆桥架的绘制命令下，在电缆桥架需要弯头的地方，单击鼠标左键，改变电缆桥架方向，继续绘制电缆桥架，在电缆桥架的弯头处弯头自动生成。使用“对齐”命令对齐电缆桥架，如图5-27所示。

绘制电缆：由于REVIT中没有电缆，一般用线管代替进行绘制。

打开要放置线管的视图，单击“系统”选项卡“电气”面板中的“线管”，从类型选择器中选择要放置的线管类型（带管件或不带管件），在选项栏上，指定直径、偏移量或弯曲半径。在功能区上，选择放置选项。在绘图区域中，单击指定线管管路的起点，然后移动光标，并单击指定管路上的点，如图5-28所示。

最终，综合管廊电气BIM模型如图5-29所示。

pagenumber_ebook=108,pagenumber_book=98

图5-27　桥架弯头

pagenumber_ebook=108,pagenumber_book=98

图5-28　线管绘制

pagenumber_ebook=109,pagenumber_book=99

图5-29　电气系统

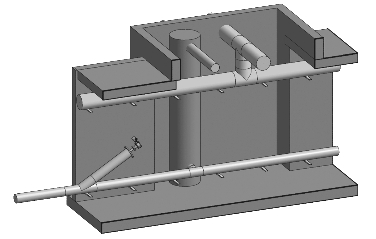

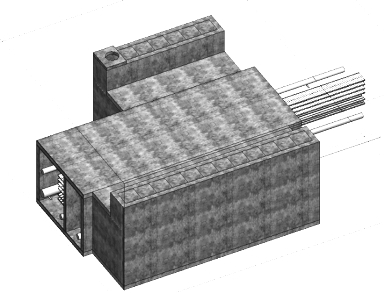

应用REVIT软件构建综合管廊的各部位三维模型，包括管廊结构模型、各类入廊管线模型和附属设施模型，其建模精度控制在LOD300以上。对于关键节点部位的设计，模型精度应达到LOD500。燃气舱分支口关键节点（图5-30）精确构建燃气管的敷设情况，并考虑终端设置阀门供地块接入、方便运营阶段维修等因素，对管线模型进行深化和优化。综合舱分支口关键节点（图5-31）精确构建竖井桶、污水管、通气管等管线的敷设情况。投料口关键节点（图5-32）精确构建相关构件设计情况，投料口满足最大构件进入，采用隐蔽式设计，顶板设可打开、防水盖板，盖板上设人行道铺装。
