城市地下综合管廊工程BIM三维模型构建

【摘要】:综合管廊主体工程BIM三维模型主要是利用REVIT软件,构建三维几何实体模型。一般新建项目中已有正负零标高,可根据图纸将其他标高依次绘制出来。图5-4结构标高绘制柱打开“-4.8结构”平面视图,单击“结构”选项卡→“结构”面板→“柱”,如图5-5所示。图5-6导入柱族根据图纸要求选择相应的族类型。放置柱子,利用限制条件约束柱子的高度。“-4.8结构”完成后,选择三维视图查看效果。图5-13墙属性图5-14综合管廊三维模型展示

综合管廊主体工程BIM三维模型主要是利用REVIT软件,构建三维几何实体模型。具体建模流程如下:

(1)新建一个项目

打开REVIT后单击“新建项目”,默认状况下会使用REVIT自带的样板文件,选择结构样板。然后点击“确定”,完成项目的新建。

(2)绘制标高和轴网

绘制轴网:“结构”选项卡→“基准”面板→“轴网”,如图5-2所示。

图5-2 结构选项卡

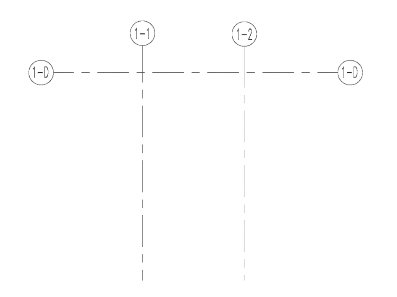

先绘制一条横轴,用大写字母“A”表示;再绘制一条纵轴,用阿拉伯数字“1”表示,以便定位。然后将相关图纸导入REVIT,根据图纸将其他轴线依次绘制出来(图5-3)。

图5-3 结构定位轴网

绘制标高:在左侧REVIT项目浏览器中,打开“南立面”视图;“结构”选项卡→“基准”面板→“标高”。

一般新建项目中已有正负零标高,可根据图纸将其他标高依次绘制出来。结果如图5-4所示。

图5-4 结构标高

(3)绘制柱

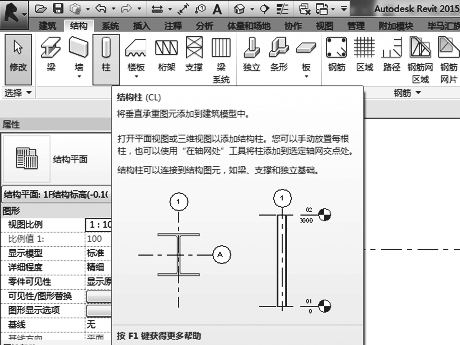

打开“-4.8结构”平面视图,单击“结构”选项卡→“结构”面板→“柱”,如图5-5所示。

图5-5 柱创建

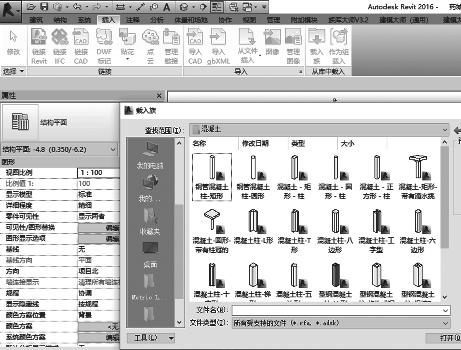

REVIT默认样板中的结构柱是没有混凝土柱的,需要载入。“从库中载入”面板→“载入族”,选择“结构”→“柱”→“混凝土”→“矩形柱”,如图5-6所示。

图5-6 导入柱族

根据图纸要求选择相应的族类型。放置柱子,利用限制条件约束柱子的高度。

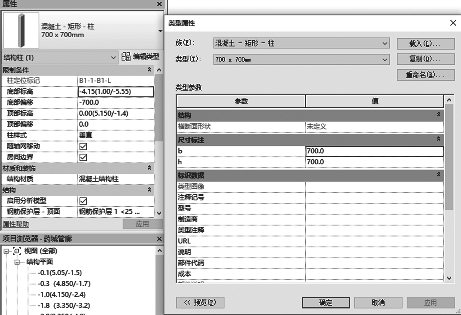

修改柱的参数:点选“柱”→单击“图元属性”→“类型属性”→在类型属性窗口中修改相关参数,如图5-7所示。

图5-7 柱属性

依次将剩下的柱子放置完成。

(4)绘制梁

打开“-4.8结构”平面视图,单击“结构”选项卡→“结构”面板→“梁”,如图5-8所示。

图5-8 梁选项卡

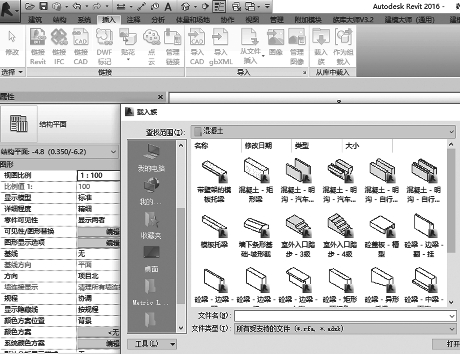

REVIT默认样板是没有混凝土梁的,需要载入。“从库中载入”面板→“载入族”,选择“结构”→“框架”→“混凝土”→“矩形梁”,如图5-9所示。

图5-9 导入梁族

根据图纸要求选择相应的族类型。

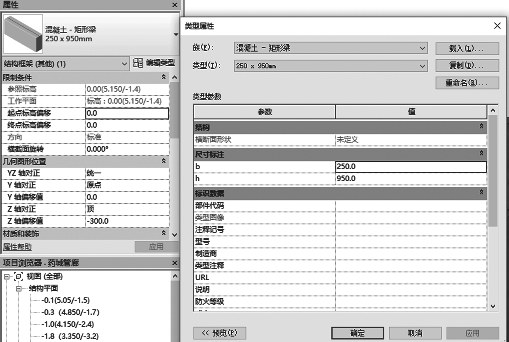

修改梁的参数:选择“梁”→单击“图元属性”→“类型属性”→在类型属性窗口中修改相关参数,如图5-10所示。

图5-10 梁属性

绘制一根梁,根据图纸注意梁的起止范围,以及梁所在的标高。依次将剩下的梁绘制出来。打开三维视图查看效果,检查是否存在问题。

(5)绘制楼板

添加楼板:“结构”选项卡→“构建”面板→“楼板”→下拉菜单“楼板:结构”,如图5-11所示。

图5-11 结构楼板

如图画出楼板轮廓,如果有开洞的楼板,在画楼板的时候将洞口画出来即可,也可以之后点选楼板,使用“编辑轮廓”命令来绘制洞口。单击“√”,即完成楼板的编辑。

可根据项目需求通过修改楼板的图元属性,构建不同类型的楼板。

(6)绘制结构墙体(结构墙与建筑墙绘制方法一致)

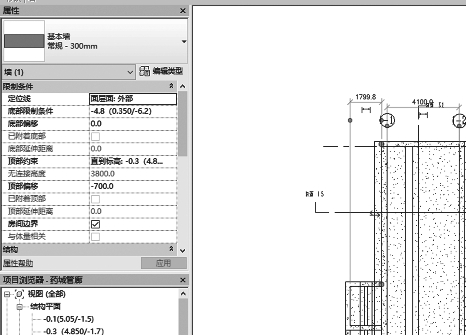

切换到“-4.8结构平面”视图,单击“结构”选项卡“构建”面板中的“墙”工具,在左侧实例属性对话框中选择相应的墙体类型,选择墙体的底部限制条件和顶部约束条件,如图5-12所示。

图5-12 墙体绘制

在视图区域单击鼠标左键,作为起点,沿墙体所在位置进行绘制,再单击鼠标右键作为终点,按下Esc键,结束墙体的绘制。

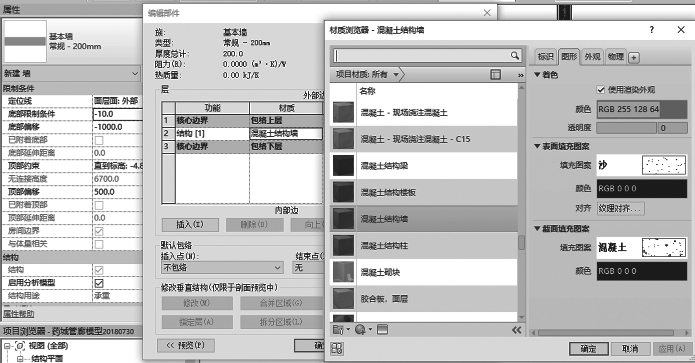

结构中有很多类型的墙体,可根据项目需求,通过修改墙的图元属性来构建不同类型的墙体。单击“图元属性”→“类型属性”,在类型属性对话框中,复制重命名,单击确定。再单击结构一栏中“编辑”,修改墙体厚度以及墙体材质等,如图5-13所示。

按照导入的CAD图纸依次将墙体画出,可打开三维视图查看效果。

“-4.8结构”完成后,选择三维视图查看效果。

底板构建完成后,其他部分可依照上述方法依次画出。建筑部分操作步骤同结构,完成后如图5-14所示。

图5-13 墙属性

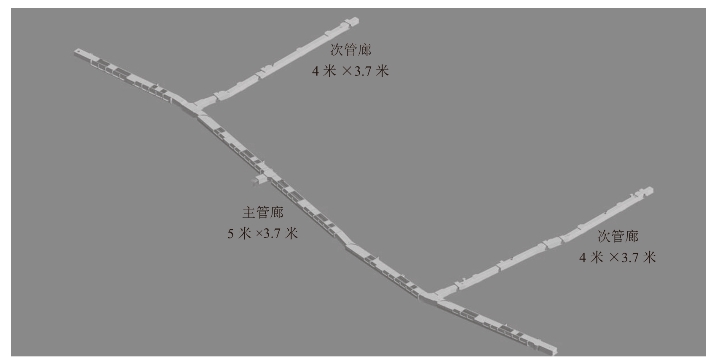

图5-14 综合管廊三维模型展示
