2015年，白银市地下综合管廊工程建设与BIM技术应用成果

2023-08-29 理论教育版权反馈

【摘要】：2015年，甘肃省白银市为首批综合管廊建设试点城市之一，白银市综合管廊通达2区3县，跨越面积21 209平方千米。在白银城区七条道路建设26.25千米地下综合管廊和两座中央控制中心，项目总投资22.38亿元，2017年建成。因此综合管廊的断面形式采用3～4舱的矩形断面，断面宽8.2～15.7米，高3.8～4.3米。图3-23白银市综合管廊白银市政管线主要有雨水管、污水管、给水管、热力管、天然气管、电力电缆、通信（含广电）电缆等。

2015年，甘肃省白银市为首批综合管廊建设试点城市之一，白银市综合管廊（图3-23）通达2区3县，跨越面积21 209平方千米。在白银城区七条道路建设26.25千米地下综合管廊和两座中央控制中心，项目总投资22.38亿元，2017年建成。结合本地地质及规划管廊容纳管线种类、规格、数量、安装要求，基本上沿规划道路或配合现状道路拓宽敷设管廊，施工以明挖为主。因此综合管廊的断面形式采用3～4舱的矩形断面（燃气单独成舱），断面宽8.2～15.7米，高3.8～4.3米。新建的地下管廊将解决地下管线老旧、容量不足，管线权属众多且存在多头管理与无人管理现象的市政管线现状。在总体布局上，结合高压线入地，主城区的电缆基本采用架空方式，不同线路电压等级架空的走廊宽度也不同；结合地下空间和人防，从改善人行过街、提高道路通行能力、解决停车困难、提升商业价值等方面考虑，综合开发地下空间节点。

pagenumber_ebook=60,pagenumber_book=50

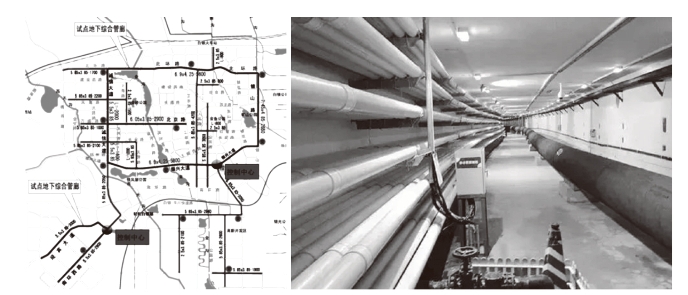

图3-23　白银市综合管廊（2017年）

白银市政管线主要有雨水管、污水管、给水管、热力管、天然气管、电力电缆、通信（含广电）电缆等。其中，常规管线如给水管、热力管、电力、通信等管线纳入综合管廊内。排水管线以重力管线为主，是否入廊需结合道路竖向截面，因地制宜考虑，在不大幅度增加管廊埋设深度及建设提升泵站的情况下，可考虑入廊。基于此，规划将北环路局部污水管线和南环路局部雨水管线共两条路的排水管渠纳入综合管廊。根据《城市综合管廊工程技术规范》（GB50838—2015）及国内外工程实例及研究，规划考虑将天然气独立成舱，并设置气体监测报警和事故强制通风系统，在解决安全性问题的基础上，将天然气管纳入综合管廊内。

2015年，白银市地下综合管廊工程建设与BIM技术应用成果
