苏州城市地下综合管廊工程建设及BIM技术应用
【摘要】：2011年11月建成的苏州月亮湾综合管廊是江苏省内第一条综合管廊，位于苏州独墅湖科教创新区月亮湾区域。断面尺寸为3.4米×3.0米，工程造价约4 000万元。图3-15苏州月亮湾综合管廊根据苏州市地下综合管廊试点城市实施计划，苏州在2015—2017年试点建设5个地下综合管廊项目，分别为城北路综合管廊、北环路综合管廊（6千米）、蠡太路综合管廊、桑田岛综合管廊及太湖新城启动区综合管廊。
2011年11月建成的苏州月亮湾综合管廊（图3-15）是江苏省内第一条综合管廊，位于苏州独墅湖科教创新区月亮湾区域。该综合管廊呈“T”形分布，全长920米，其中启月路段管廊长约650米，崇文路段管廊长约270米。断面尺寸为3.4米×3.0米，工程造价约4 000万元。中间部位为人行通道，设置机电、照明、通风、排水、监控、消防等设施，管廊两侧，一侧是两根直径70厘米的集中供冷、供热管道，另一侧墙体上安装了7层支架，集供电、供水、供冷、通信等综合管线为一体，投入使用后为这一区域120万平方米商用、住宅建筑提供服务。

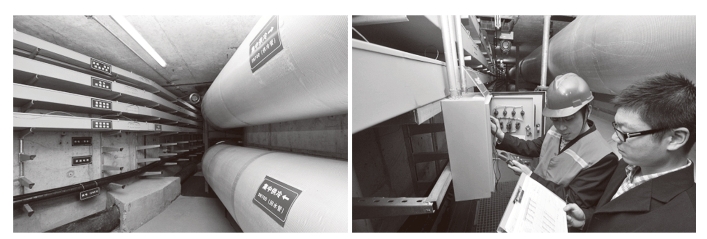

图3-15 苏州月亮湾综合管廊（2011年）
根据苏州市地下综合管廊试点城市实施计划，苏州在2015—2017年试点建设5个地下综合管廊项目，分别为城北路综合管廊（11.5千米）、北环路综合管廊（6千米）、蠡太路综合管廊（2.6千米）、桑田岛综合管廊（7.79千米）及太湖新城启动区综合管廊（3.27千米）。
运营管理方面，苏州市结合各条综合管廊的建设，依次颁布了相关文件：《苏州工业园区市政综合管廊运维管理办法》《苏州市地下管线管理办法》《苏州市地下管廊管理办法》《苏州市地下管廊安全运行制度》，对区内综合管廊的运营、维护和管理进行了规范，保障管廊建成后各类管线能够依法入廊。并且苏州市在综合管廊建设方面还创新了投融资模式，由城投公司牵头，与供电、水务、电信、移动、联通、江苏有线6家公司共同出资组建了苏州城市地下综合管廊开发有限公司，作为市区范围内地下综合管廊投资建设运营的主要实施主体，被授予特许经营权25年，从而保障了综合管廊的高效运转。
