深圳市地下综合管廊工程建设及BIM技术应用
【摘要】：图3-12大梅沙—盐田坳综合管廊2008年，在深圳市光明新区华夏路、光侨路、观光路三条主干道的地下10米处，建设了一条长约9千米的大型管廊，供水、电力、通信、综合监控、消防、排水、通风、照明工程等各种线路的30余条管线集中于此，人在通道内可以直立行走。深圳市光明新区综合管廊已建设约8.6千米。表3-4深圳市综合管廊建设概况一览表
2005年，深圳建成了大梅沙—盐田坳综合管廊（图3-12），长度超过2 600米，管廊内集纳了给排水管、电信电缆，并配有照明、消防、监控设备等设施。这条管廊主要是将大梅沙片区生活污水直接送至盐田污水处理厂，从而保护大梅沙海滨浴场不受污染。这是深圳在综合管廊建设上的一次探索。
大梅沙—盐田坳综合管廊日常管理由区城管局负责，区城管局采用服务外包方式，通过公开招标，由专业公司负责综合管廊消防控制系统设施设备维护管理。区城管局依据合同条款及综合管廊管理监管办法对中标公司进行日常监督考核，用目标考核打分的方式明确管养单位的各项管理内容和要求，并根据管理成效对管养单位进行奖罚。
图3-12 大梅沙—盐田坳综合管廊（刘应明，2016）
2008年，在深圳市光明新区华夏路、光侨路、观光路三条主干道的地下10米处，建设了一条长约9千米的大型管廊，供水、电力、通信、综合监控、消防、排水、通风、照明工程等各种线路的30余条管线集中于此，人在通道内可以直立行走。未来光明新区还将继续建设综合管廊，2020年预计达到22.5千米。
深圳市光明新区综合管廊已建设约8.6千米。投资造价为单舱3 000万～4 000万元/千米、双舱5 000万元/千米。综合管廊前期建设费用全部由政府承担（包括舱内管线），建设单位为光明新区建筑工务和土地开发中心，运营单位为光明新区经济发展公司，负责综合管廊日常的运营维护并收取管线单位管理费用、2010年深圳市光明新区出台《光明新区共同沟管理暂行办法》，保障了综合管廊的运营、维护和管理。
2015年6月，深圳前海合作区颁布《前海深港现代服务业合作区共同沟管理暂行办法》，明确综合管廊由前海管理局投资，与道路主体工程同步建设；前海管理局是前海综合管廊管理的主管部门；前海管理局可以委托下属国有企业具体负责综合管廊的维护和管理。前海规划建设的综合管廊总长度为8.15千米，主要沿双界河路、航海路、东滨路和兴海大道，设置成“E”字形。
目前深圳市规划建设（建成和在建）的综合管廊，总长约21.10千米（表3-4）。

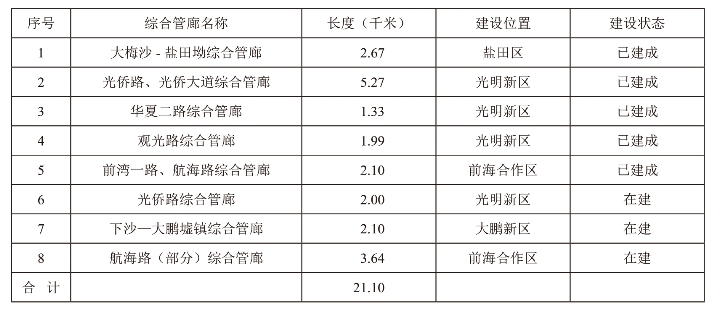

表3-4 深圳市综合管廊建设概况一览表
